PrusaI3MK3侧装树莓派摄像头固定支架

　　在桌面级FDM3D打印机的日常使用场景中，加装实时监控模块是远程打印、无人值守作业的核心需求，不少用户会选择搭配树莓派运行上位机系统，同时外接摄像头实现打印过程的画面回传、延时摄影录制以及异常状态识别，但原厂设备并未预留对应的安装位，零散的固定方式不仅容易遮挡打印视野，还会在打印平台往复移动过程中拉扯线缆，造成接插件松动甚至线缆磨损断裂的问题。这款针对PrusaI3MK3机型设计的侧装固定结构，直接利用设备右侧框架的现有安装点位完成固定，不需要对原有设备进行打孔、切削等破坏性改装，安装后不会与X轴运动组件、挤出头总成、打印平台的全行程运动范围产生干涉，整体结构向设备外侧延伸出适配的安装距离，

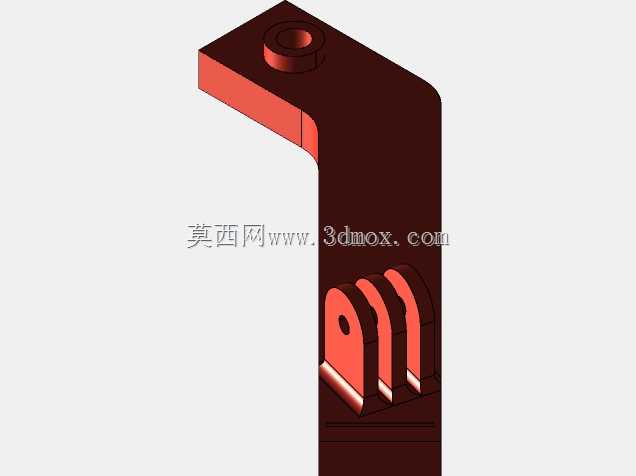

　　既保证摄像头的视野能够完整覆盖整个打印平台区域，又不会挤占设备上方、前方的操作空间，日常更换耗材、调平操作时不会被支架结构剐蹭。结构上部设置的带沉台安装孔，能够直接与设备框架上的原有螺孔对位，通过标准紧固件即可完成锁紧固定，沉台设计可以将螺栓头完全埋入结构内部，避免突出的螺栓头剐蹭运动中的传动皮带或者线缆。下部的三层平行夹片结构是摄像头线缆与树莓派设备的固定位，夹片之间预留了标准的走线间隙，搭配100毫米长度的柔性相机线缆使用时，能够顺着支架的弯折走向完成线缆排布，当打印平台沿Y轴做前后往复移动、挤出头沿X轴左右移动时，预留的线缆长度与走线弧度可以完全适配设备的全行程运动，不会出现线缆拉扯、张力过大的问题，从根源上避免了接插件松脱、

　　线缆外皮反复弯折断裂的隐患。设计过程中充分考虑了FDM工艺的打印成型特性，整体结构没有大角度悬空、薄壁孤岛等难以打印的结构，所有受力部位都做了对应的加厚处理，支架的竖直主体部分采用等厚的直板结构，既保证了足够的结构强度，不会因为设备运行过程中的振动产生形变晃动，又尽可能减少了打印材料的消耗。上部的弯折过渡区域做了圆角处理，避免应力集中导致的结构断裂，同时也能让线缆在弯折处平滑过渡，不会被直角棱边磨损外皮。下部的夹片结构采用等间距排布，每个夹片上都预留了对应的固定孔位，既可以用扎带将树莓派主板、摄像头模块牢牢绑定在支架上，也可以根据实际使用的摄像头型号、树莓派外壳尺寸调整绑定位置，适配不同用户的改装需求。安装完成后，

　　摄像头的拍摄角度刚好对准打印平台的中心区域，能够完整捕捉从首层打印到模型完工的整个过程，不会被挤出头、散热风扇等部件遮挡视野，支架的安装位置处于设备右侧的非操作区，日常维护、更换耗材时不需要反复拆卸支架，只有在对设备框架进行深度维护时才需要松开固定螺栓将其取下。结构的整体安装边界完全控制在设备原有外轮廓的合理范围内，不会额外增加过多的设备占地面积，对于桌面空间有限的用户十分友好，同时支架的自重较轻，不会给设备框架带来额外的负载，不会影响设备原有运动部件的运行精度。在实际使用过程中，这种一体化的固定结构相比零散的粘接、捆扎固定方式，稳定性有明显提升，即使设备长时间运行产生持续振动，摄像头的拍摄角度也不会发生偏移，不需要反复调整机位，线缆的有序排布也让设备内部的走线更加整洁，避免了零散线缆垂落剐蹭打印模型的问题，能够有效提升无人值守打印的可靠性。
