任天堂Wii平衡板内部结构拆解设计

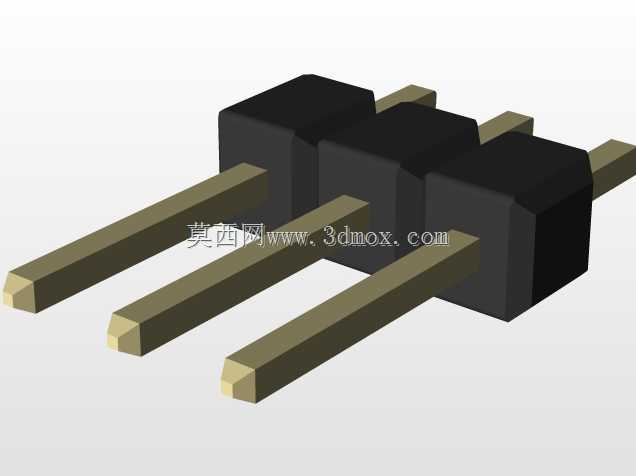

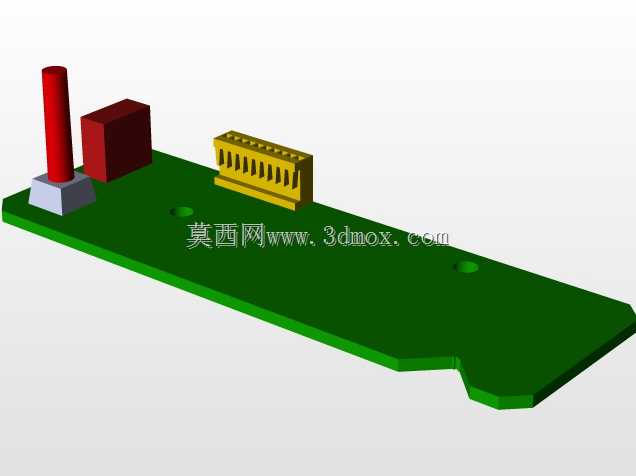

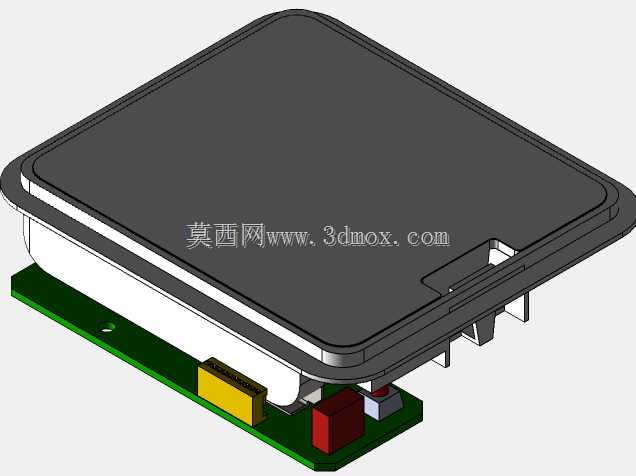

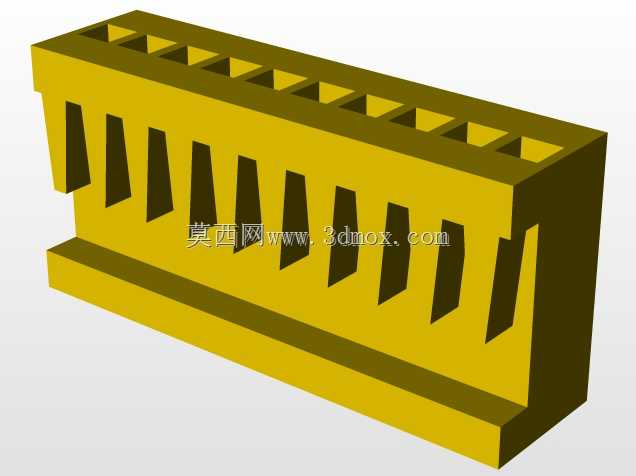

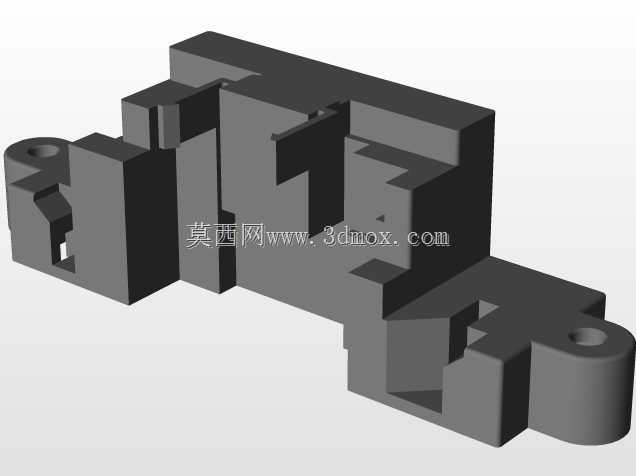

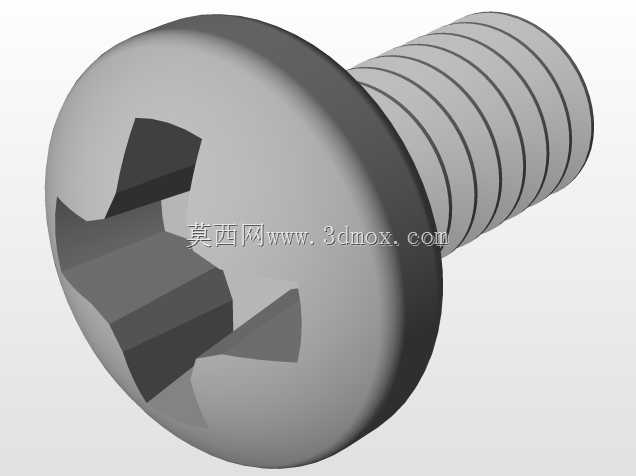

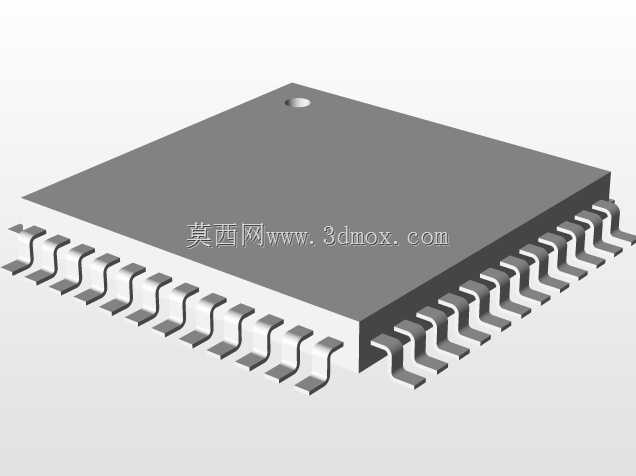

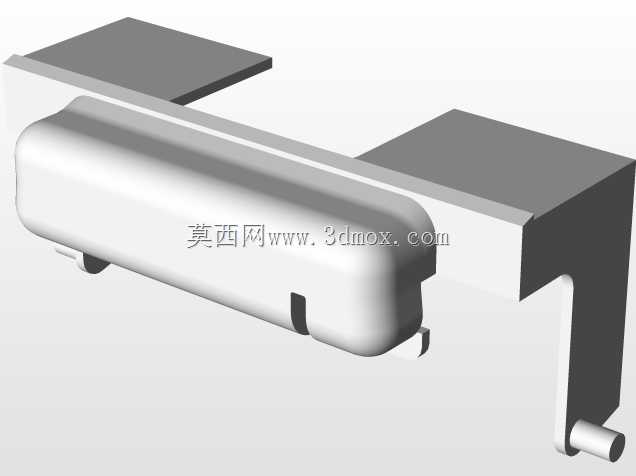

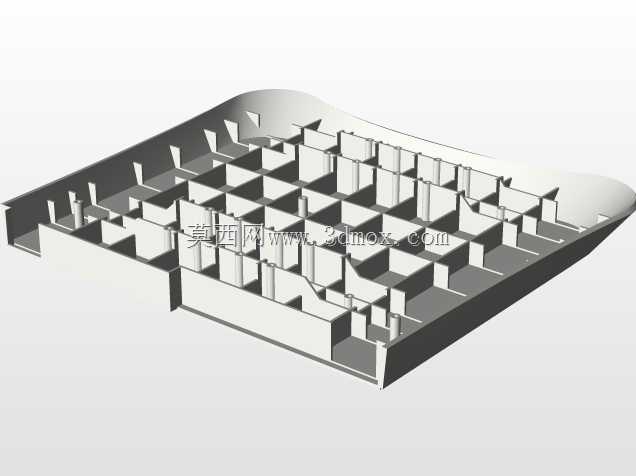

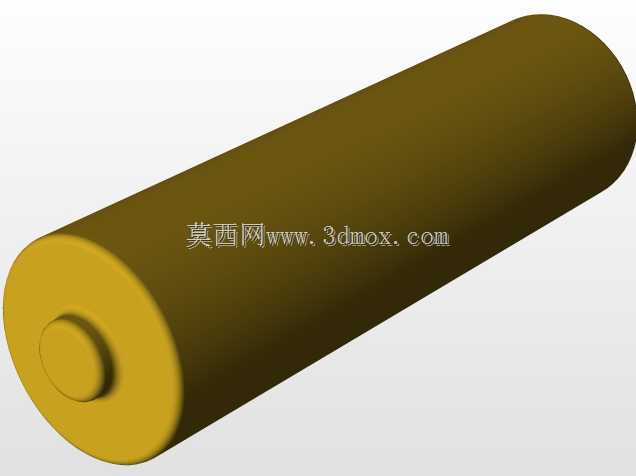

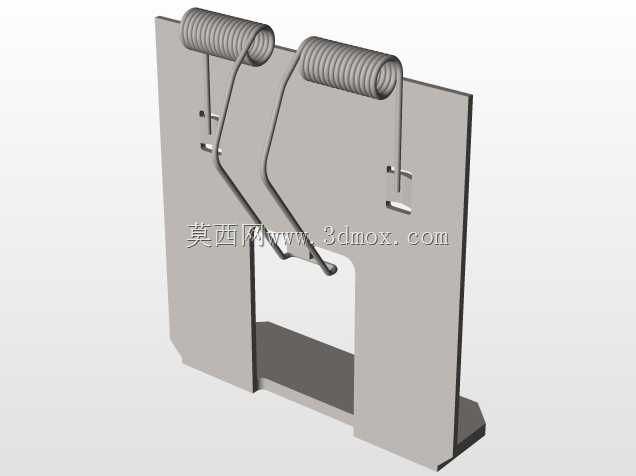

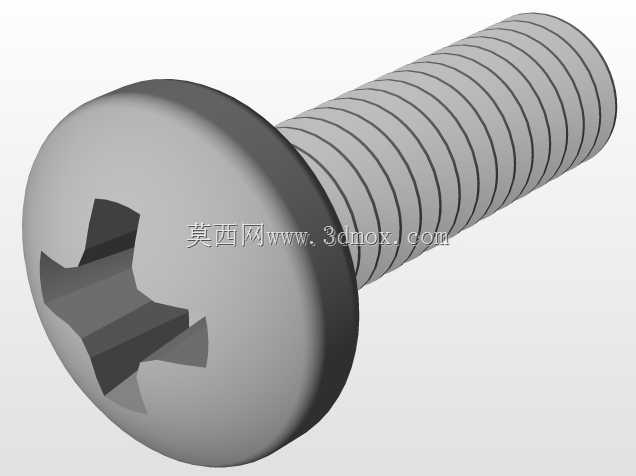

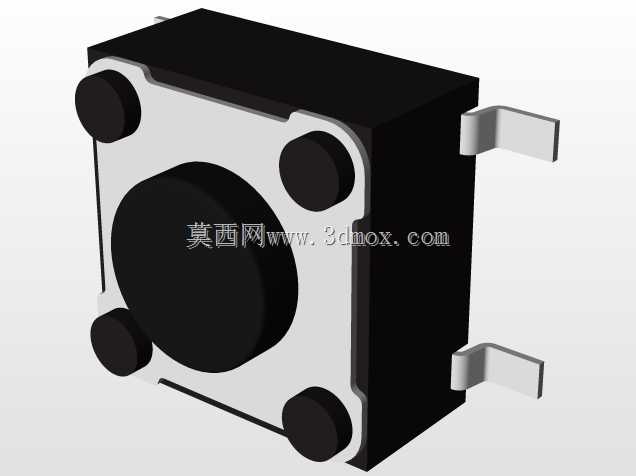

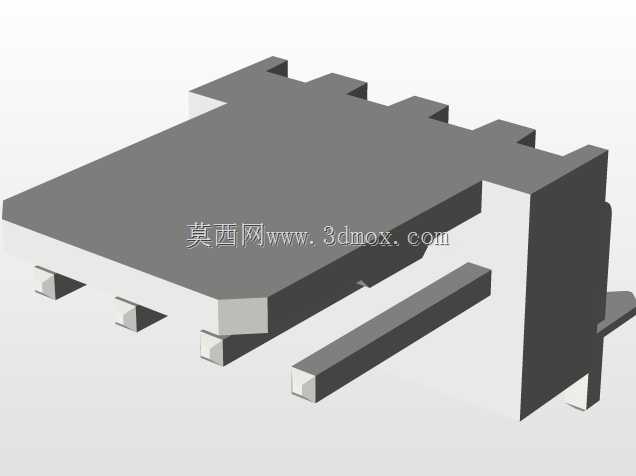

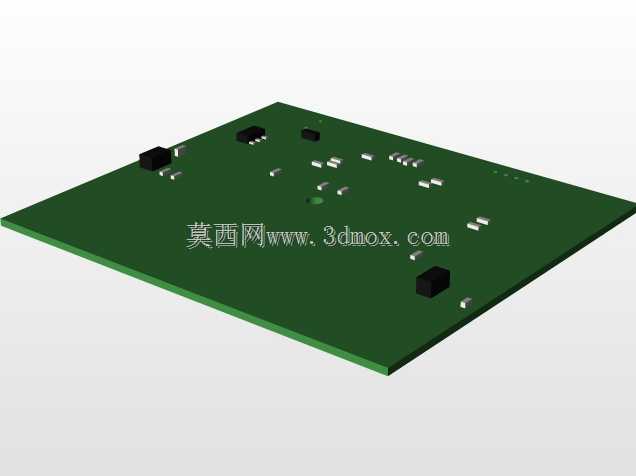

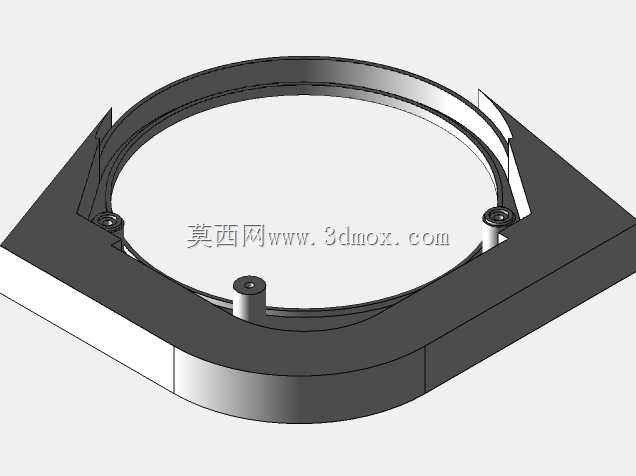

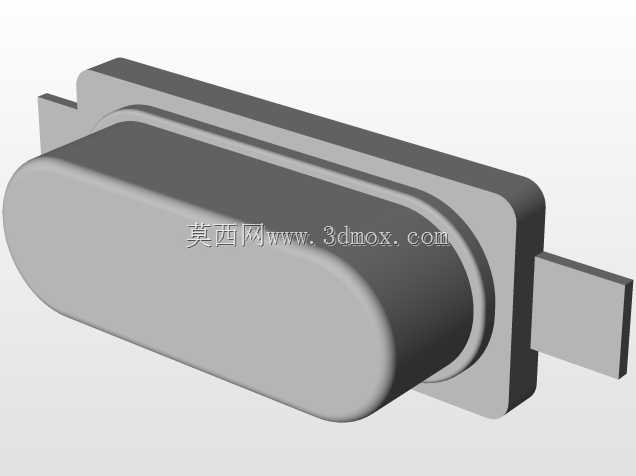

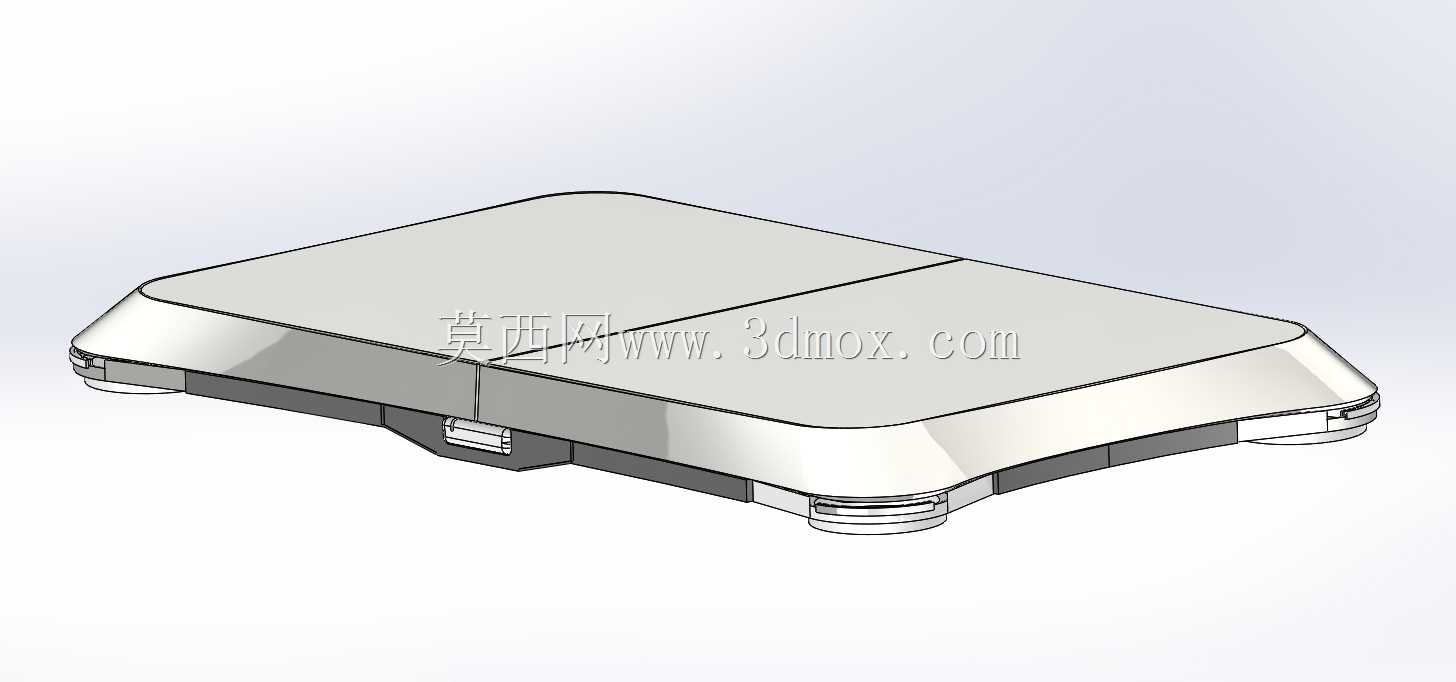

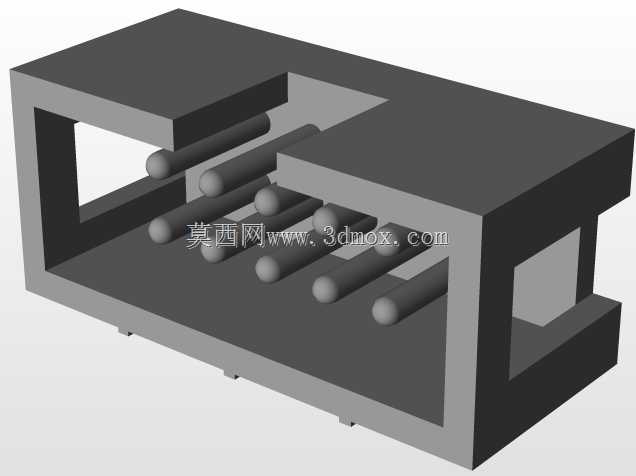

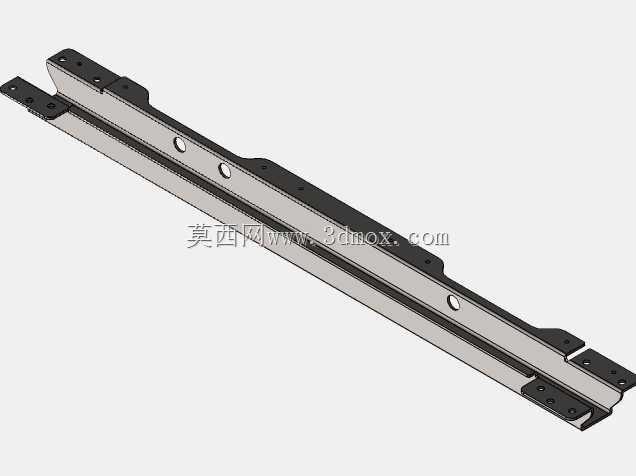

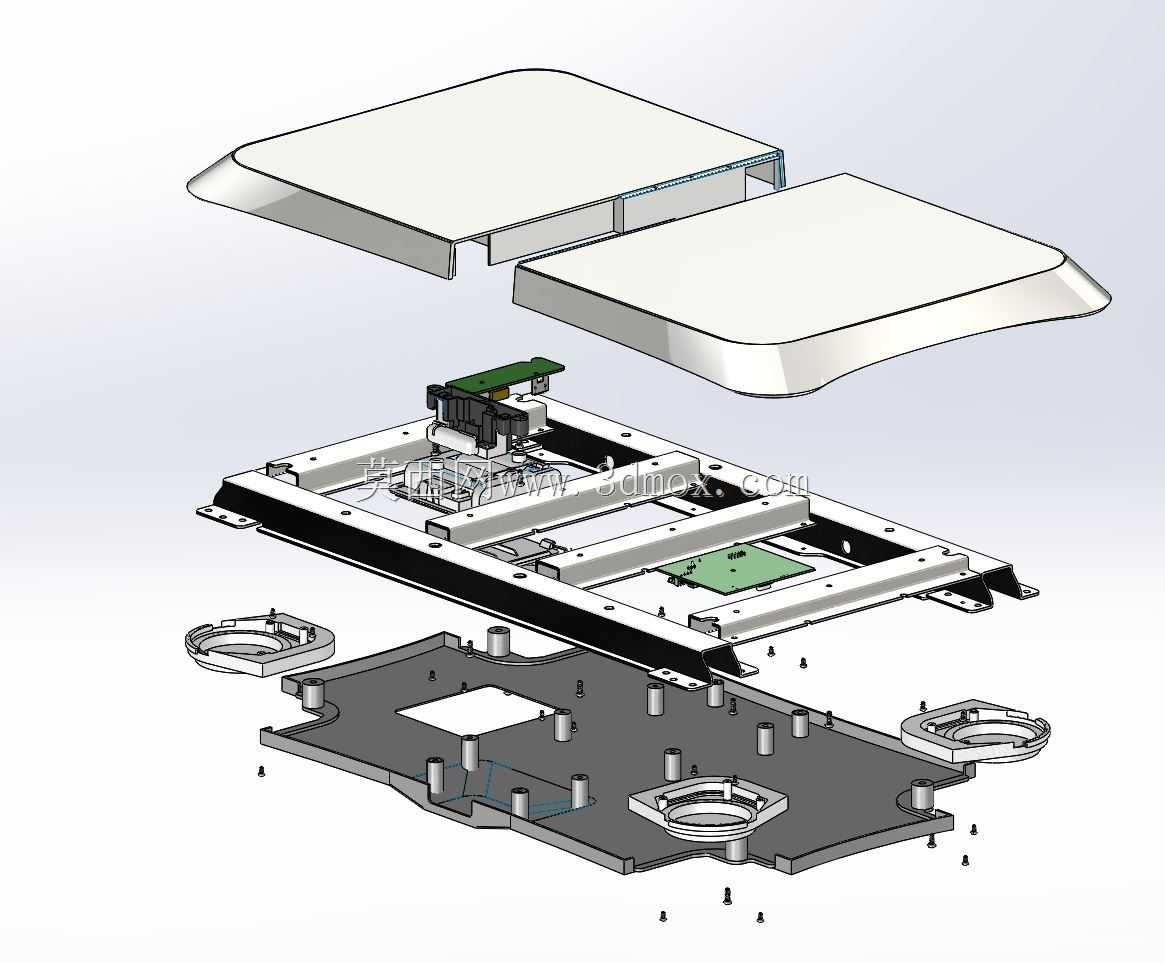

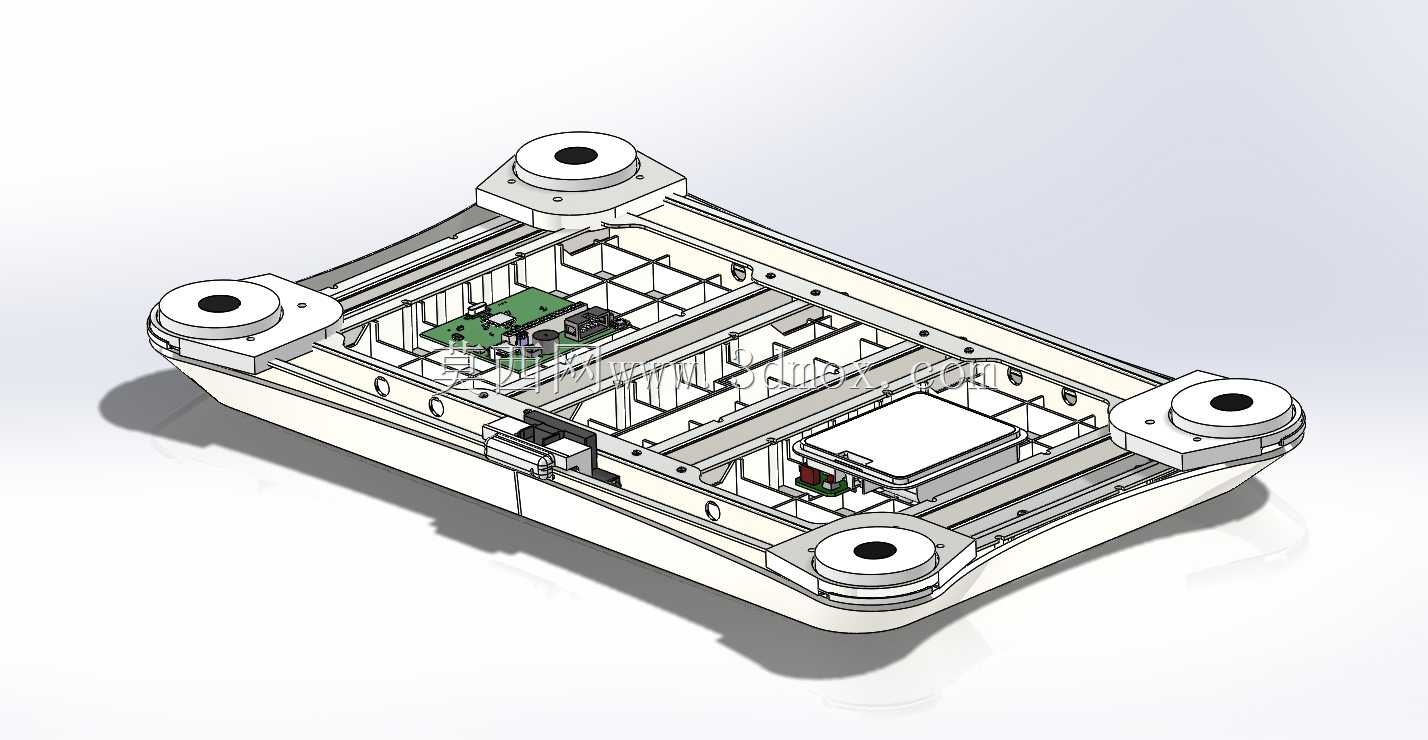

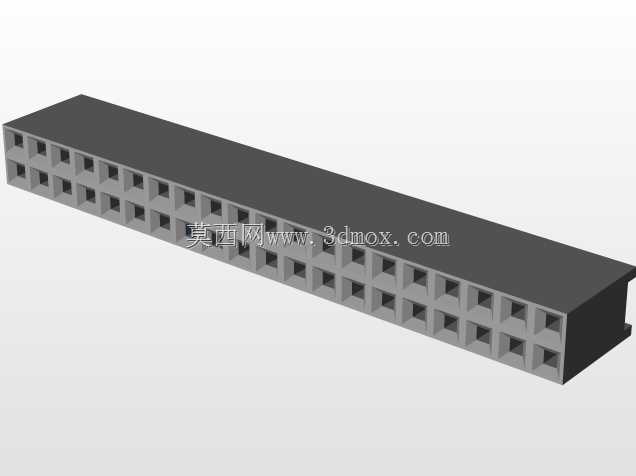

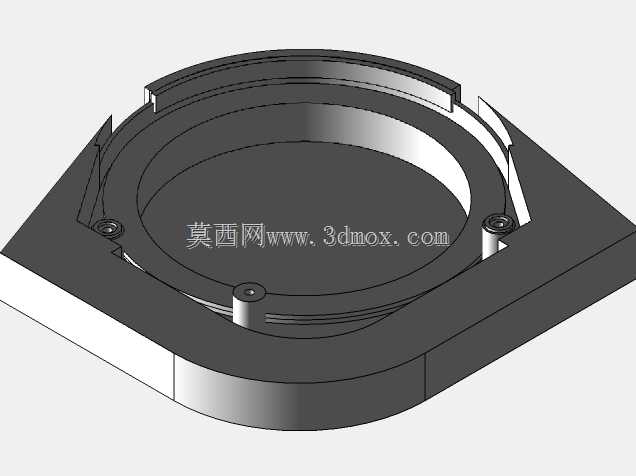

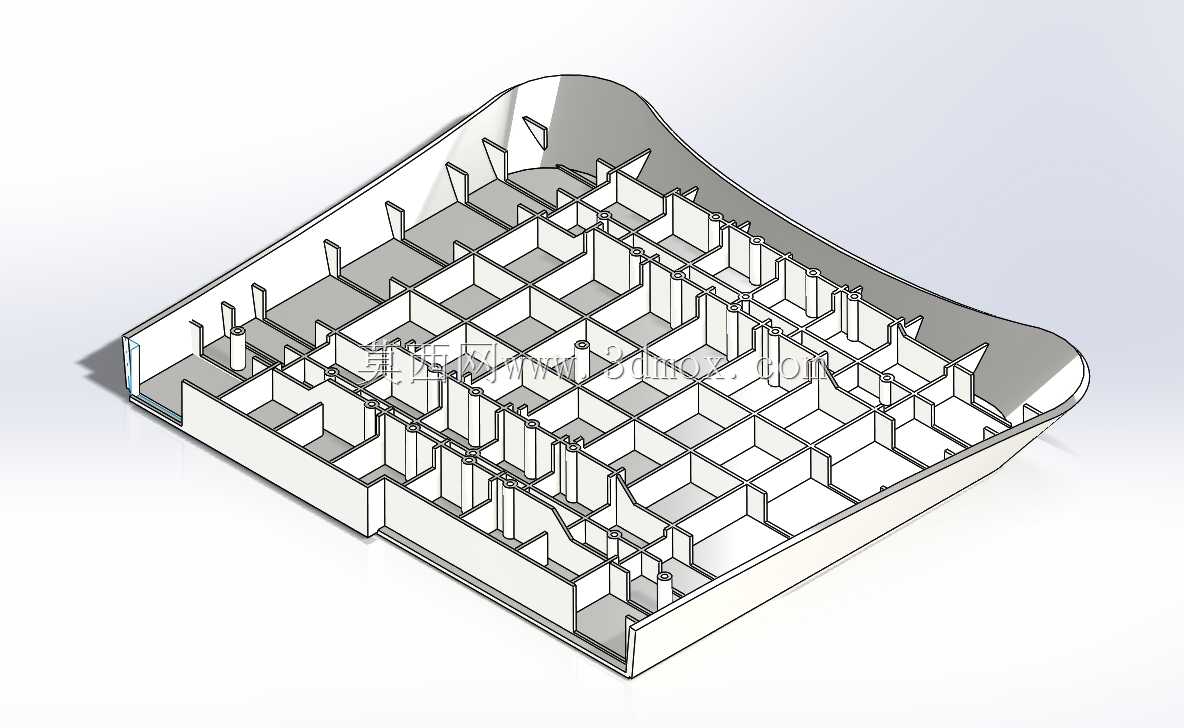

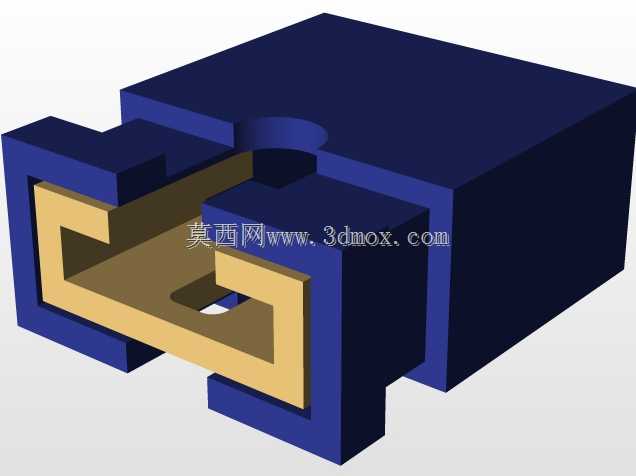

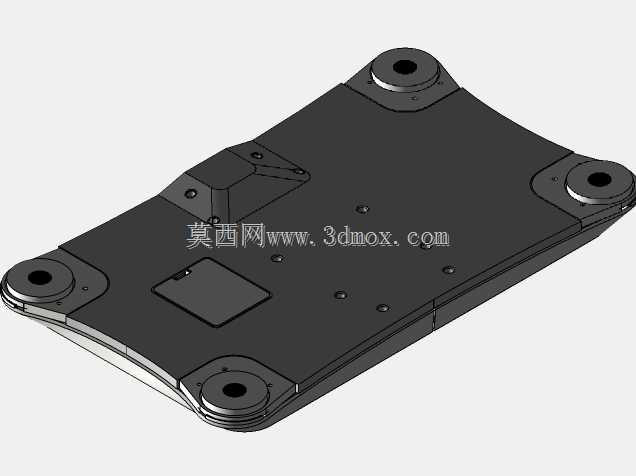

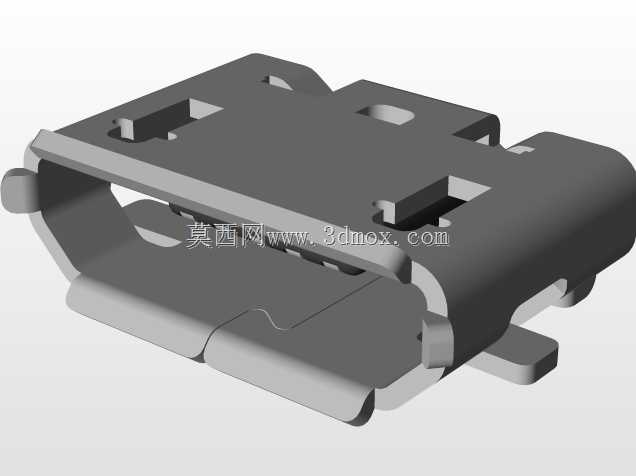

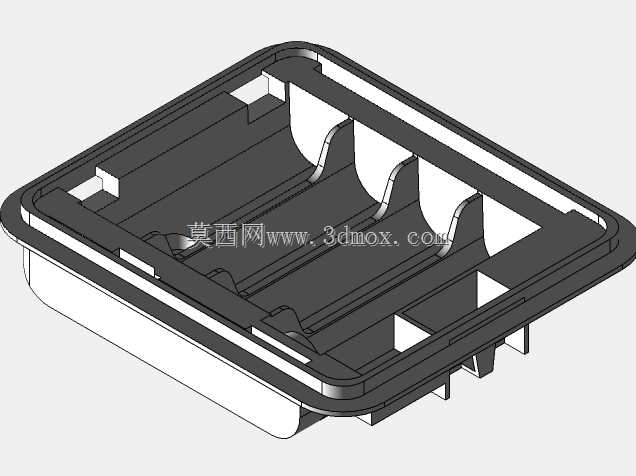

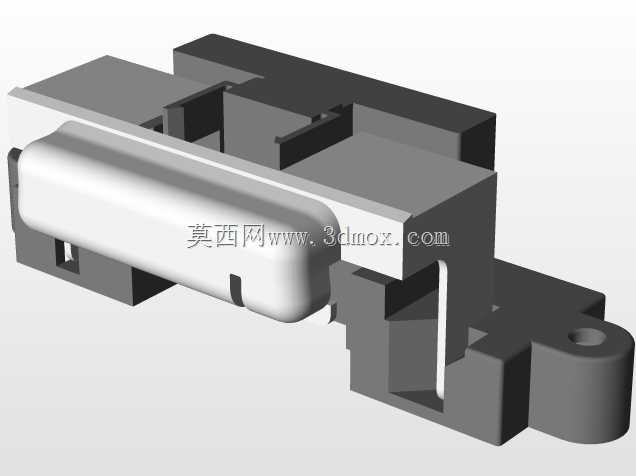

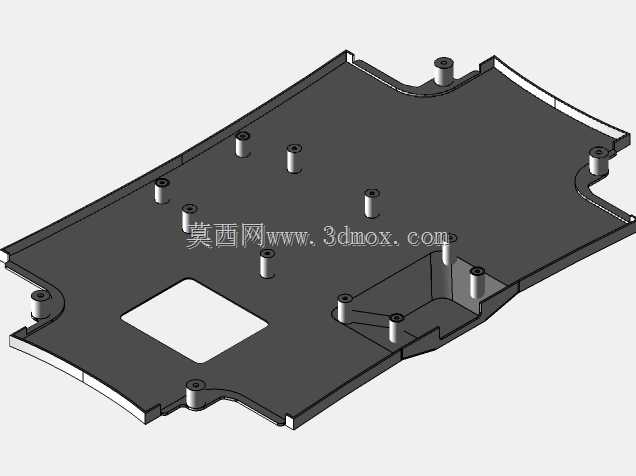

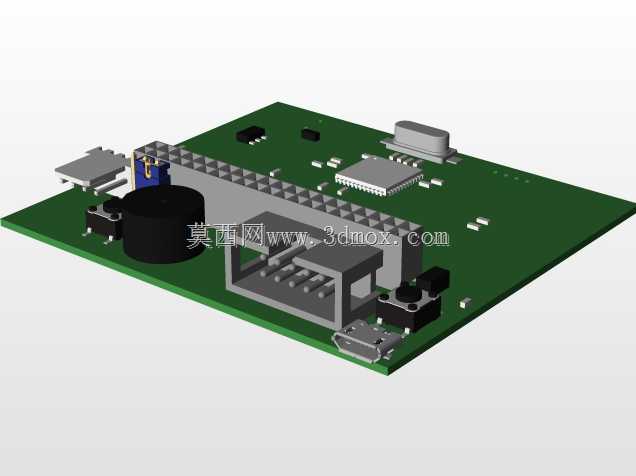

这款体感平衡外设的结构设计，核心围绕人体重心检测的功能需求展开，整体采用上下分层的壳体布局，上盖为两块分体式弧形面板，边缘做了大圆角过渡处理，贴合人脚踩踏时的接触轮廓，避免棱角磕碰的同时，也能让受力更均匀地传递到下方的传感组件。内部支撑框架采用钣金冲压成型的金属骨架，作为整个设备的承力基础，骨架上预留了四个角位的传感器安装位，对应四角的压力传感模块，每个传感模块都设计了独立的定位柱与安装孔位，保证受力传导路径直接，减少结构形变带来的检测误差。底部的底壳采用一体化注塑成型，表面设计了多组纵横交错的加强筋，既可以提升底壳的抗形变能力，也能为内部的电路板、接线端子提供固定位点，四个角位的底脚位置做了下沉式设计，安装防滑脚垫后可以保证设备放置在地面时的稳定性，避免用户踩踏过程中出现滑移。内部的电路板分为主控板与传感转接板两部分，主控板布置在骨架中部的避让槽内，通过螺丝与骨架上的凸台固定，转接板则直接贴合在压力传感器旁，缩短传感信号的传输路径，减少信号干扰。上下壳体之间采用卡扣加螺丝的组合固定方式，边缘位置均匀分布卡扣位，实现壳体的预定位，再通过隐藏式螺丝完成最终锁紧，既保证了壳体配合的紧密性，也方便后期的拆解维护。设计过程中充分考虑了用户的使用场景，整体厚度控制在较低的范围，用户上下踩踏时不会有明显的高度差带来的绊倒风险，上盖表面做了细微的磨砂纹理处理，增加踩踏时的摩擦力，避免光脚或者穿袜子使用时出现打滑。内部的走线全部设计在骨架的走线槽内，通过线卡固定，避免用户踩踏时壳体挤压线缆造成线路破损，所有电子元件的安装位都预留了足够的散热间隙，保证长时间使用时的热量可以自然散出。四个压力传感器的安装平面做了共面度公差控制，确保设备放置在平整地面时，四个传感器的初始受力一致，保证重心检测的精度，传感模块与上下壳体之间采用软质缓冲垫隔离，既可以过滤踩踏时的冲击振动，也能避免硬接触造成的传感器损坏。
