世伟洛克不锈钢压力调节器结构设计

在工业流体输送、实验室气路管控、特种工艺介质供给的场景里，压力调节器是维持下游压力稳定、保障系统工况不超阈值的核心元件，这款世伟洛克的调压结构，针对高纯介质、中低压管路的使用需求做了针对性的结构优化，适配半导体制造、实验室分析仪器、特种化工配气等对压力稳定性、介质洁净度有较高要求的应用场景。从实际使用的角度看，这类调压元件的核心作用是将上游波动的输入压力，稳定调节到下游设备需要的固定输出值，避免压力骤升冲坏下游精密仪表、流量计或者反应腔体，同时在介质持续流动的过程中，抵消上游压力波动、下游流量变化带来的压力偏移，保证整个管路系统的工况一致性。

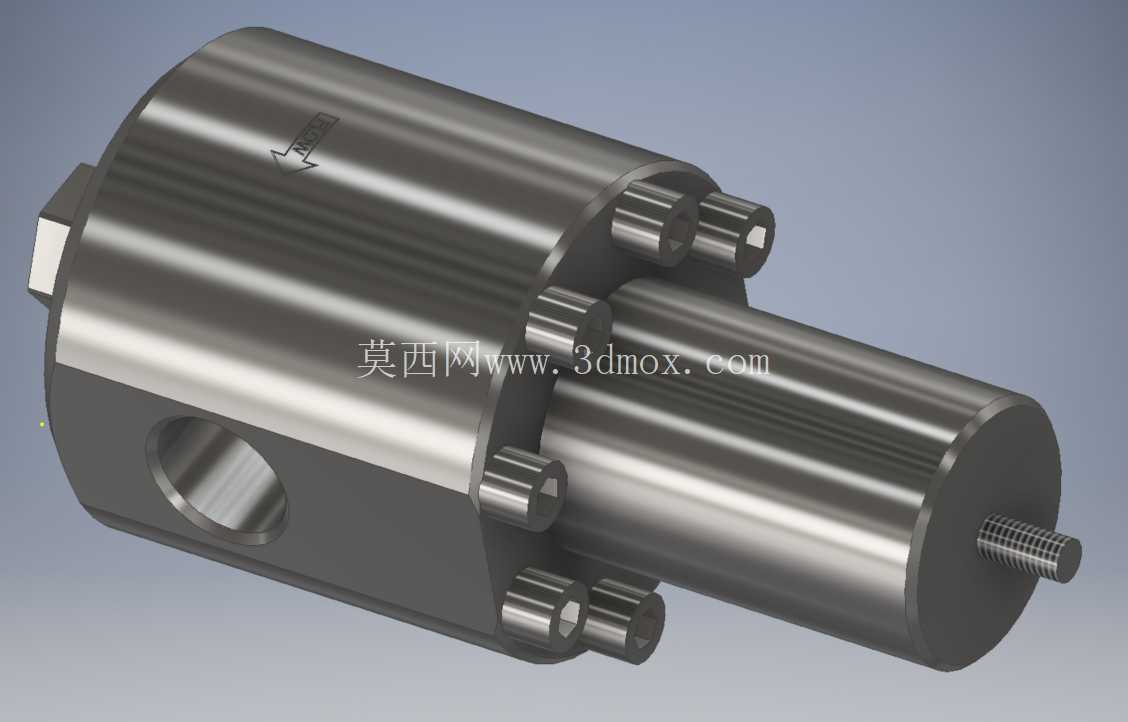

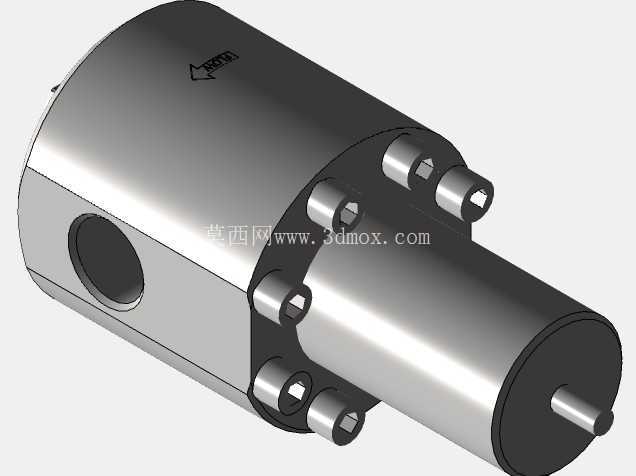

从结构设计的思路来看，这款调节器采用了直通式的主体布局，主阀体为一体式不锈钢锻件加工而成，相比拼接式的阀体结构，减少了密封连接点，降低了高压工况下介质外漏的风险，同时不锈钢材质本身的抗腐蚀性能，能够适配多数惰性气体、高纯试剂、弱腐蚀性化工介质的输送需求，不会因为介质长期侵蚀出现阀体锈蚀、杂质脱落污染介质的问题。阀体侧面开设的侧向接口为进气端，轴向伸出的带外螺纹接口为出气端，这种侧向进气轴向出气的布局，能够让介质在阀腔内形成更平缓的流道，减少介质高速流动时的紊流与压力脉动，提升调压过程的稳定性。

阀组的紧固结构采用了多组圆周均布的内六角螺栓，将上阀盖与主阀体牢牢压合，螺栓沿阀体外缘均匀排布的设计，能够让密封面的压紧力均匀分布，避免局部压力不足导致的密封失效，也不会因为单侧压紧力过大导致阀体内腔变形，影响内部阀芯的滑动精度。顶部端面上加工的流向箭头标识，能够在现场安装时快速识别介质流向，避免装反导致调压功能失效，这类细节设计在工业现场安装作业中能够有效降低装错概率，减少现场调试的返工成本。

从安装边界的尺寸来看，这款调节器的主体为圆柱形结构，最大外径集中在阀体中段，安装时需要预留足够的周向操作空间，方便后续用扳手紧固管路接头，同时轴向伸出的出气端带有标准外螺纹，能够适配常规的卡套接头、内螺纹管路连接件，不需要额外做转接接头就能接入常规的英制或者公制管路系统。尾部伸出的细螺纹结构为压力调节杆的安装端，现场调试时可以通过旋转调节螺母改变内部弹簧的预紧力，从而设定需要的下游输出压力，调节杆的伸出长度做了限位设计，避免过度旋转导致内部弹簧压并、阀芯密封件损坏。

在功能特性上，这款结构的内部采用了膜片式的压力感应结构，相比活塞式调压结构，膜片的感应灵敏度更高，能够对微小的压力波动做出快速响应，适合对压力稳定性要求较高的精密供气场景，比如气相色谱仪的载气供给、半导体工艺的特气输送等场景，能够将输出压力的波动控制在很小的范围内，避免压力波动影响工艺参数的一致性。内部的流道做了圆弧过渡处理，没有直角死角，能够减少介质在阀腔内的残留，在需要定期更换介质、吹扫管路的场景里，能够更快将残留介质吹扫干净，减少不同介质之间的交叉污染。

实际选型适配的时候，需要注意这款调节器的安装方向，虽然侧向进气的结构对安装角度的敏感度不高，但尽量让调节杆处于垂直向上的位置，能够减少内部阀芯自重对调压精度的影响，同时安装位置要预留足够的调节操作空间，方便后续运维人员调整输出压力、更换密封组件。阀体本身的刚性足够，不需要额外做支撑固定，只要两端管路连接牢固就能稳定工作，在有振动的设备管路上使用时，可以在接头位置增加防松卡箍，避免长期振动导致接头松动漏气。
