250mm规格氚原储水筒体结构设计

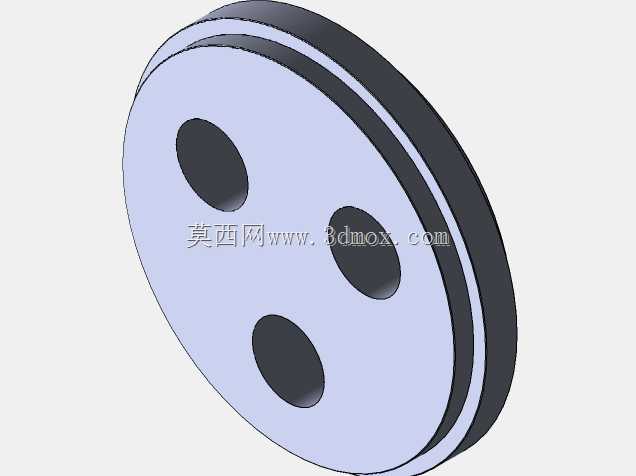

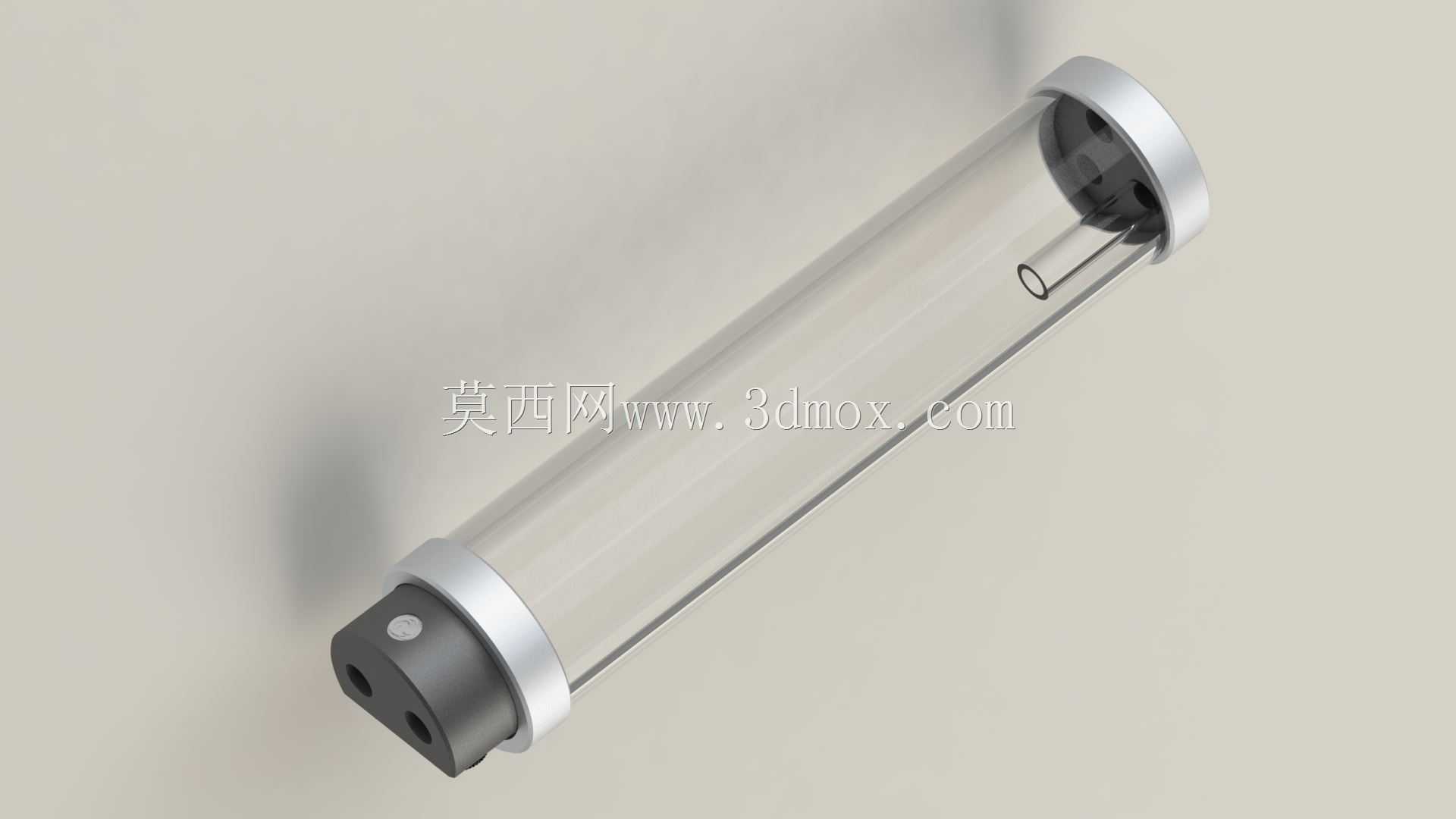

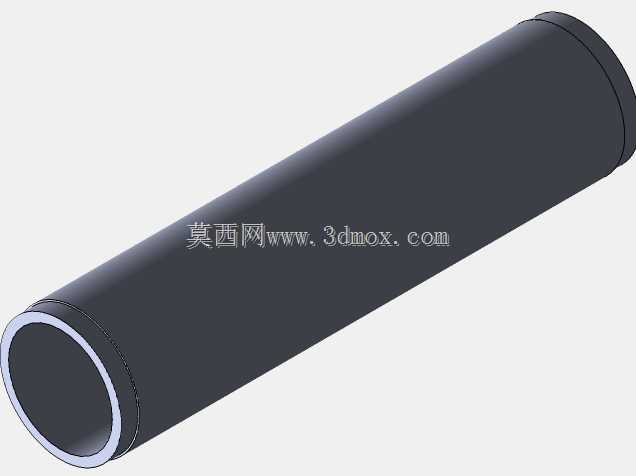

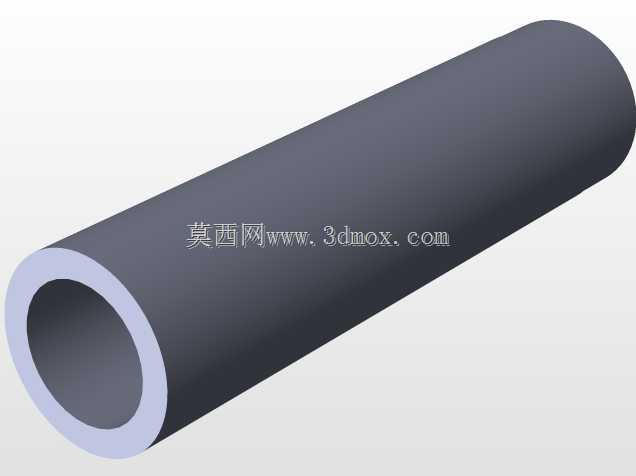

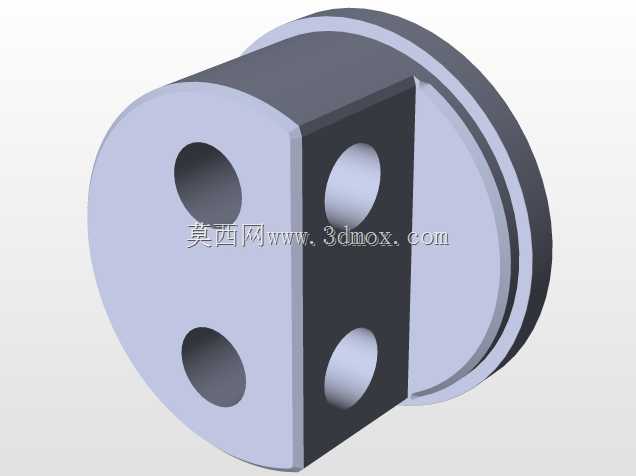

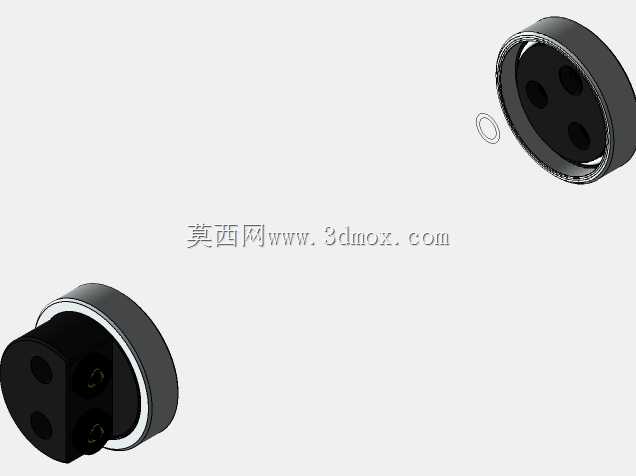

这款储水筒体结构，最初是为定制化分体水冷系统设计的储液单元，实际应用中也可拓展到小型实验流体回路、桌面级冷却循环系统中作为储液缓冲部件使用，核心作用是留存循环冷却介质，缓冲回路内的压力波动，同时为循环系统提供排气、补液的操作空间，避免循环泵吸入空气造成气蚀、流量衰减等问题。整体筒体采用透明材质设计，并非单纯为了视觉效果，实际工程应用中可以直接观察内部冷却液的液位高度、流体流动状态，以及是否存在气泡堆积、杂质沉积等问题，日常运维无需拆解管路就能判断系统运行状态，大幅降低巡检维护的工作量。两端的金属端盖采用过盈配合加密封胶圈的压装结构，端盖上预留的流体接口采用偏心布局，这种设计是为了让进出液流在筒体内形成自然的旋流路径，减少流体直接对冲造成的紊流噪音，同时也能避免补液时液体直接冲击筒底产生气泡。建模过程中严格参照实物250mm的总长度尺寸还原，筒体的外径、端盖的配合公差都按照实际装配边界设定，建模时特意省略了端盖接口处的螺纹细节，这是考虑到不同应用场景下适配的管路接头规格差异较大，预留接口位置的建模余量，方便使用者根据自身的管路标准修改接口形式，不需要重构整个筒体模型。端盖与透明筒体的配合段做了定位凸台设计，装配时可以直接卡入筒体内壁定位，不需要额外的工装找正，压装后同轴度可以控制在0.1mm以内，避免筒体倾斜造成的安装干涉。筒体的壁厚按照1.5MPa的工作压力做了结构校核，日常使用中无论是水冷系统的常规静压，还是小型实验回路的脉冲压力，都不会出现筒体变形、渗漏的问题。材质配置上预留了亚克力、硼硅玻璃两种透明筒体的材质参数，端盖可以根据使用场景选择铝合金阳极氧化或者不锈钢材质，渲染时采用的乙酰银材质效果，就是模拟铝合金端盖做银质氧化处理的实际外观，和实物的表面质感一致。安装层面，筒体两端的端盖预留了标准安装孔位，可以直接适配常见的水冷系统固定支架，也可以通过管夹直接固定在设备安装面板上，250mm的长度刚好适配大多数桌面级设备、小型实验装置的内部安装空间，不会和周边的管路、电路板、结构件产生干涉。
