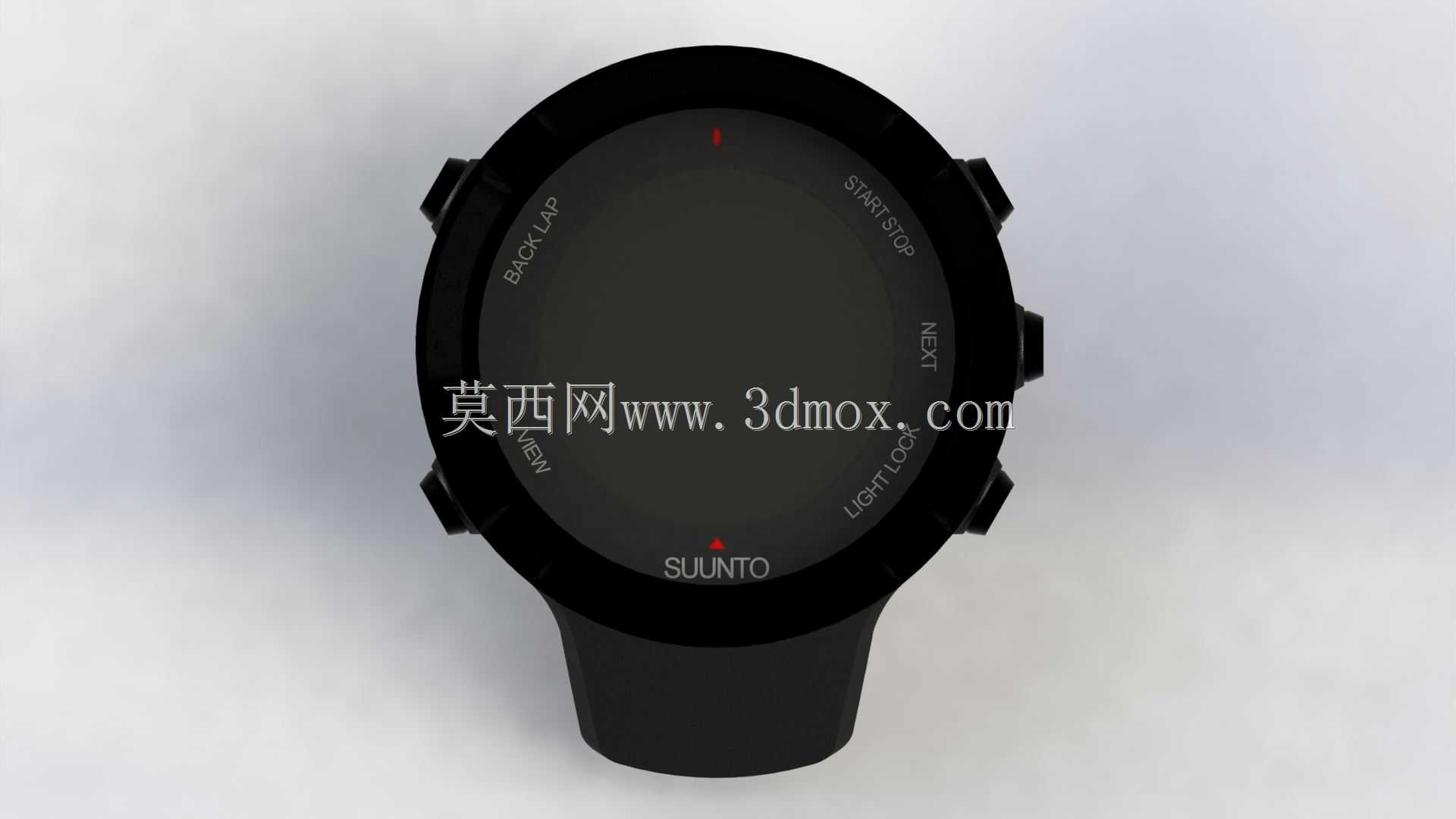

SuuntoAmbit3Peak户外运动腕表结构设计

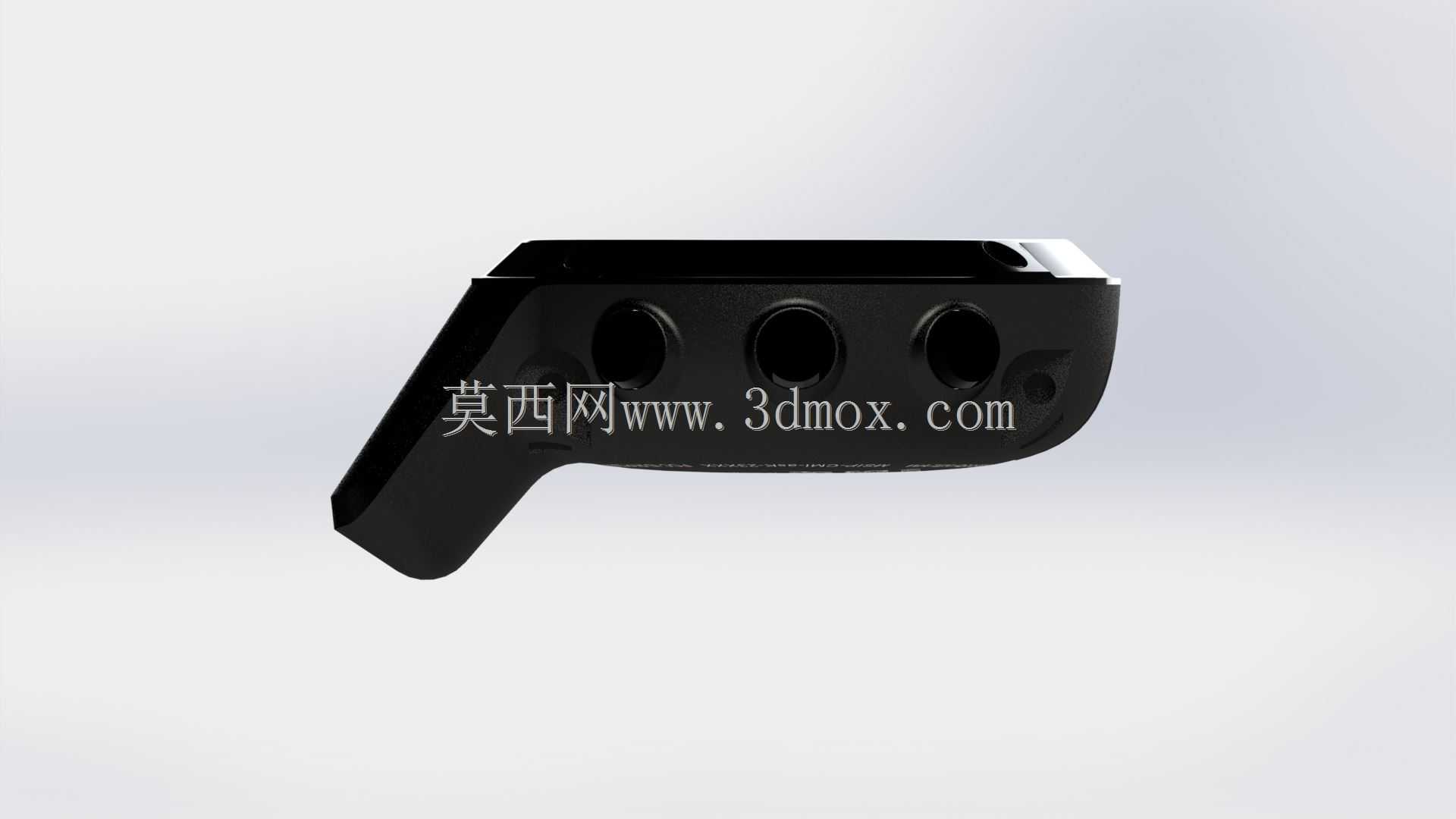

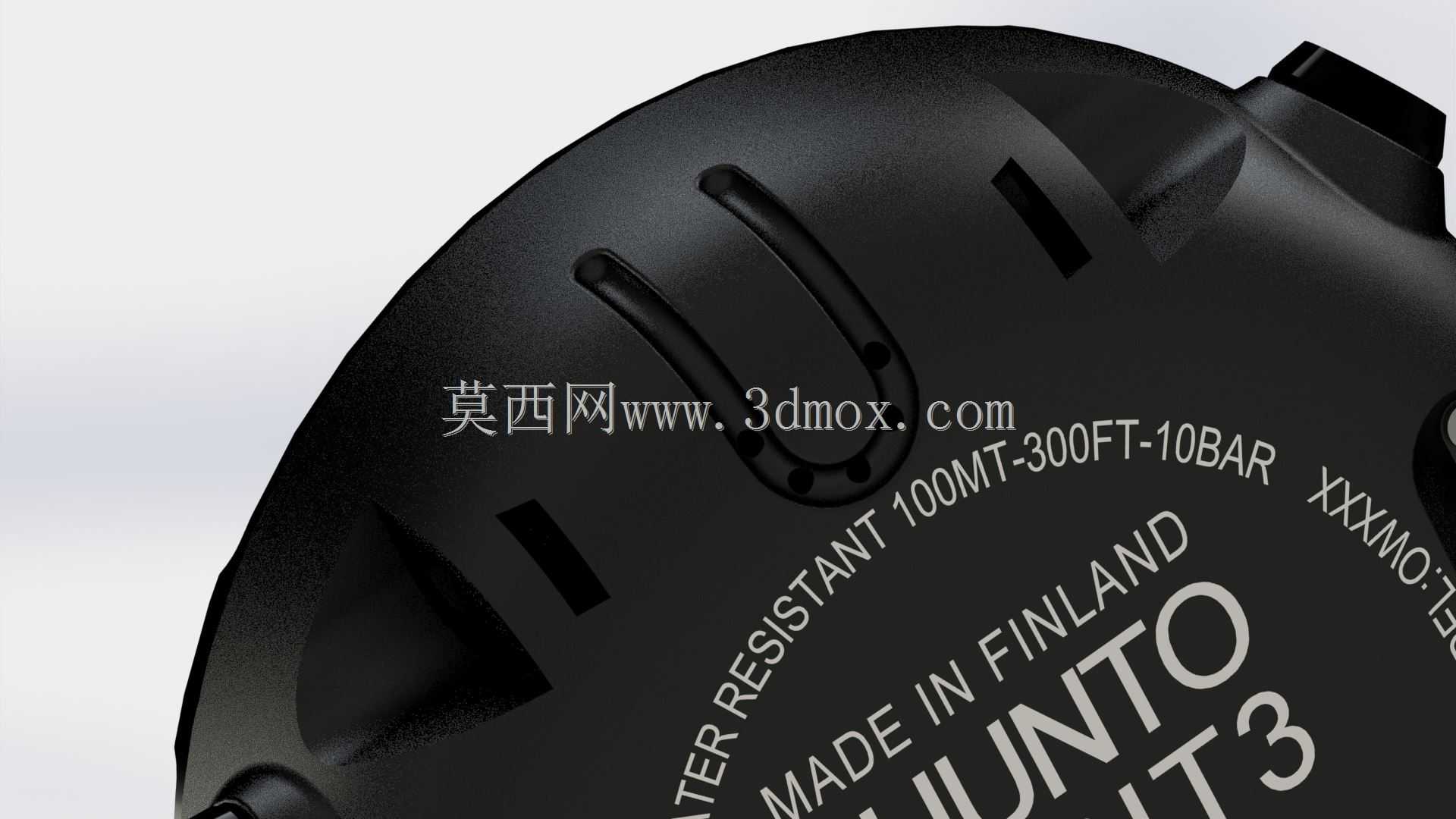

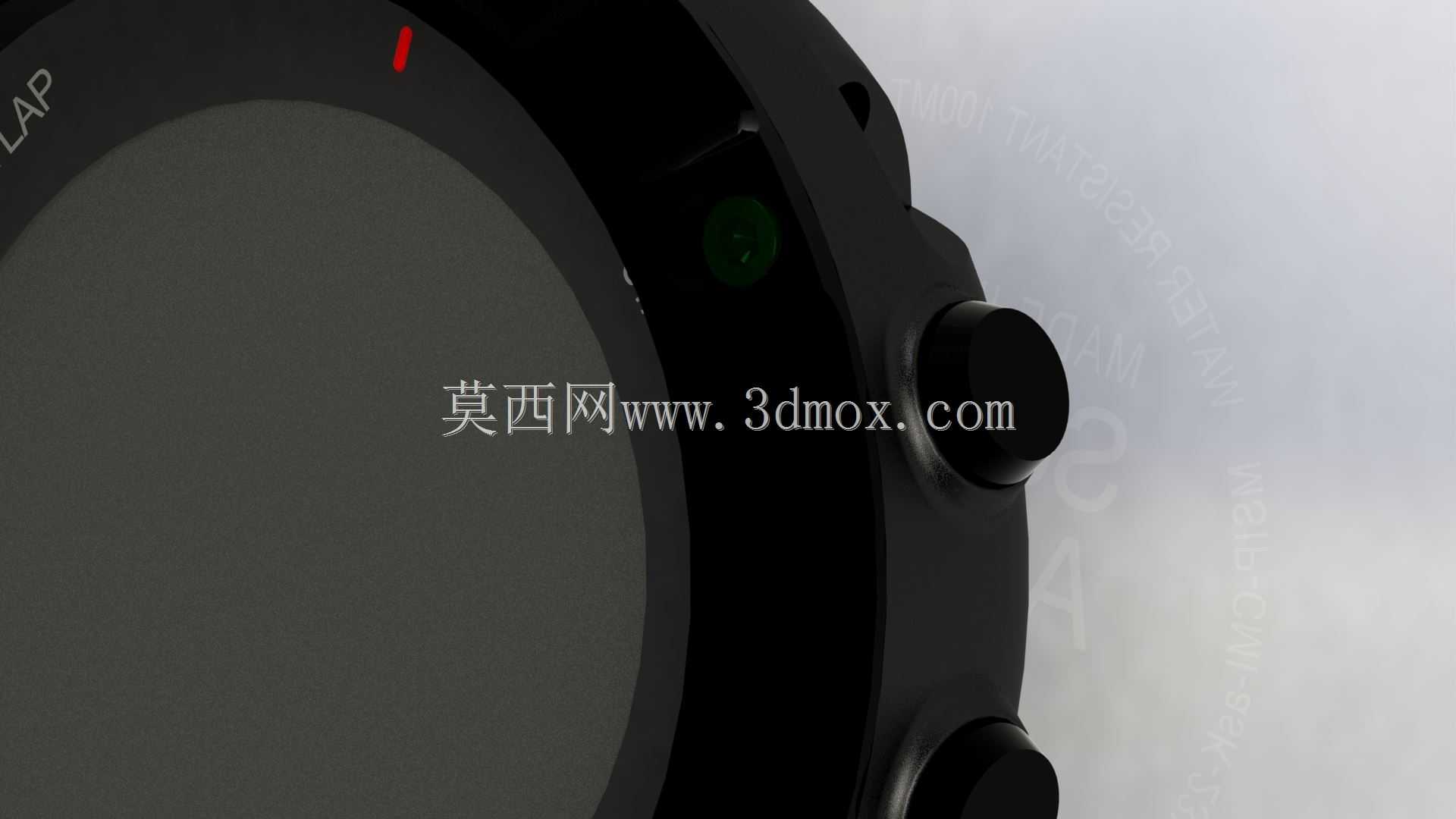

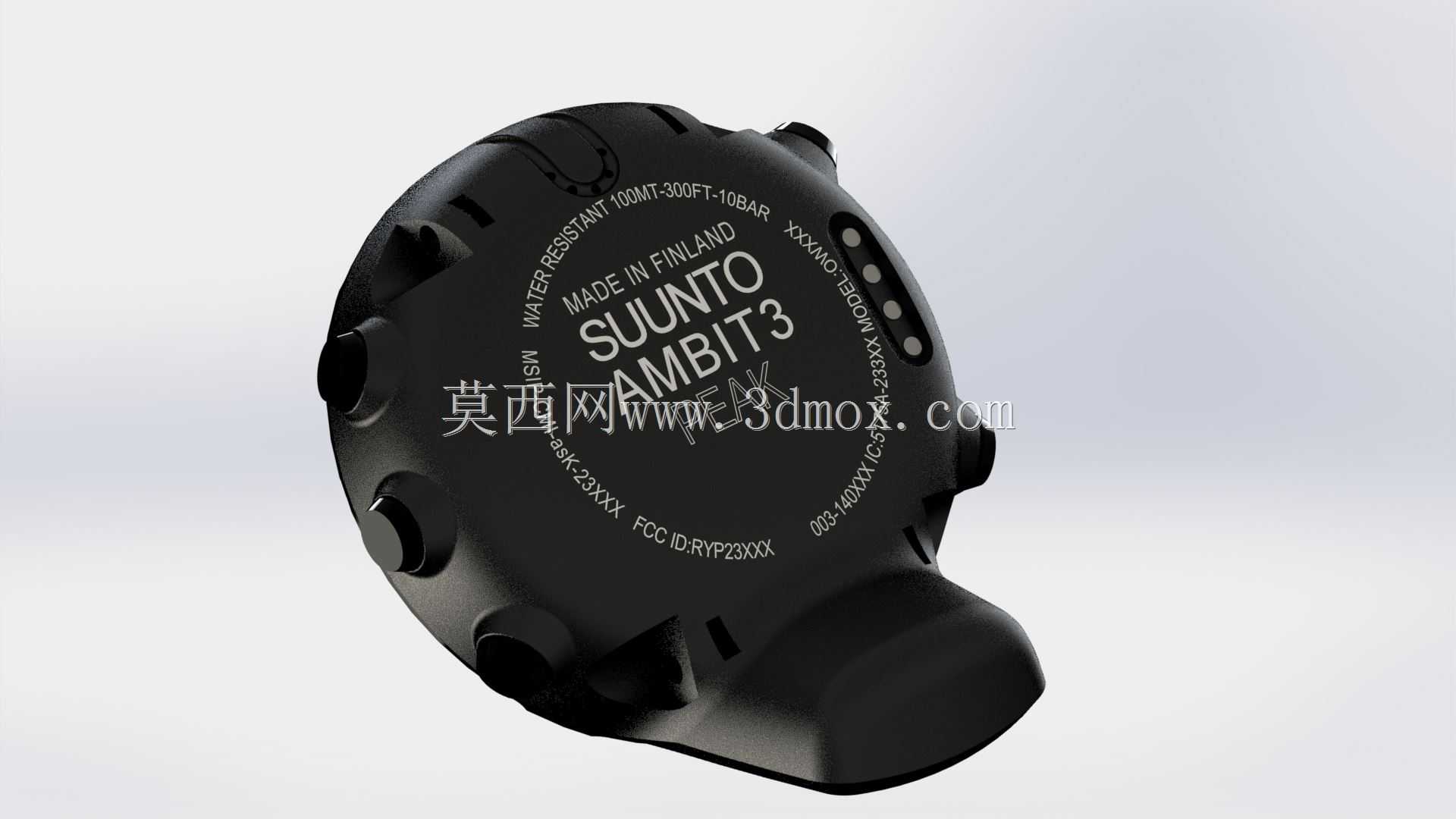

这款户外运动腕表的结构设计，首先围绕户外严苛使用场景展开，在越野跑、登山、公开水域游泳等场景下，设备需要承受100米水深的静水压，同时耐受砂石摩擦、高低温交变、汗液腐蚀等复杂环境，因此壳体采用高强度玻纤增强尼龙材质，整体做一体化密封结构设计，按键位置采用双层O型圈径向密封方案，避免水下按键操作时出现渗漏问题。从功能集成角度看，腕表背部集成了多组传感器开窗，分别对应GPS陶瓷天线、气压高度计通气孔、心率检测光学模组、充电通讯触点，设计时特意将传感器区域做下沉式台阶处理，既避免日常佩戴时传感器窗口被衣物反复摩擦刮花，也能让充电触点与皮肤之间留出微小间隙，减少长期佩戴汗液积留导致的触点氧化问题。表身侧面的五枚物理按键做了差异化的凸起高度与触感纹理设计，戴着手套操作时也能通过触感快速区分功能按键，无需摘下手套目视确认，适配高海拔低温环境下的操作需求。表耳位置做了一体化弧形过渡，与24mm标准快拆表带的安装槽做了限位卡扣设计，安装表带时无需额外工具，按压卡扣即可完成拆装，表耳与表身衔接处做了R3的圆角过渡，避免运动过程中表耳棱角剐蹭手腕皮肤。从建模思路来看，首先确定核心元器件的堆叠边界：GPS天线需要远离金属遮挡区域，因此将天线布置在表身最上端的表耳内部，利用非金属壳体的信号穿透特性保证搜星效率；气压计的通气孔做了迷宫式防水结构，既保证外界气压能够顺畅进入传感器腔室，又能阻挡水流、灰尘直接侵入传感器内部；光学心率模组的安装平面做了0.2mm的微凸设计，保证佩戴时模组能够紧密贴合皮肤，减少运动过程中光线漏出导致的心率检测误差。整体外形控制在50mm表径、14mm厚度的尺寸边界内，表底盖采用316L不锈钢材质，通过四颗M1.6的精密螺丝与主壳体锁紧，螺丝孔位做了沉头设计，避免螺丝头突出刮擦皮肤，底盖与壳体之间设置整圈密封硅胶圈，压缩量控制在0.3mm，既保证密封可靠性，又避免螺丝锁紧力过大导致壳体变形。充电触点采用弹簧顶针结构，触点表面镀金处理，顶针的伸缩行程为0.8mm，与充电底座对接时能够自动补偿装配公差，保证充电与数据传输的稳定性，触点周围做了环形挡墙，避免充电时汗液残留导致的触点短路问题。
