140mm规格六边形风机防护格栅结构设计

在PC散热、工业控制柜通风、小型设备风冷散热这类场景里，风机出风侧的防护格栅是很容易被忽略但又直接影响散热效率与使用安全的构件，这款适配140mm轴流风机的六边形格栅，就是针对常规格栅通风阻力大、防护强度不足的痛点做的结构优化。做这类格栅设计的时候，首先要卡准安装边界，140mm风机的标准安装孔距是125mm，四个角的安装位做了沉台设计，能完全贴合风机外框的安装凸台，不会出现安装后错位、与扇叶剐蹭的问题，整体外框尺寸控制在140mm见方，厚度控制在8mm，既不会过多占用设备内部的安装空间，也能保证格栅自身的结构刚性。

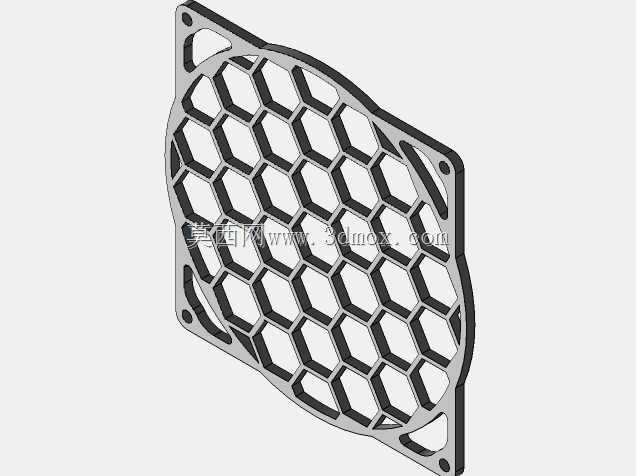

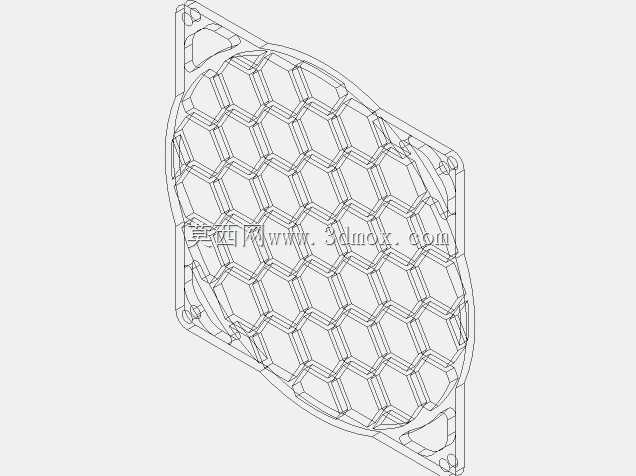

网孔选择六边形结构不是为了外观噱头，工程上六边形网格是同等开孔率下结构强度最高的网孔形式，相比常见的方形孔、圆形孔格栅，六边形孔的筋条受力更均匀，就算受到外部意外挤压，筋条也能把受力分散到整个格栅面，不会出现局部断裂的情况，同时开孔率能做到78%以上，比同厚度的方格格栅通风量高12%左右，能有效降低风阻，减少风机运转时的风切噪音。筋条的厚度做了1.2mm的等厚设计，注塑成型的时候不会出现缩痕，也能保证手指无法穿过网孔触碰高速运转的扇叶，满足电气设备的防护安全要求。

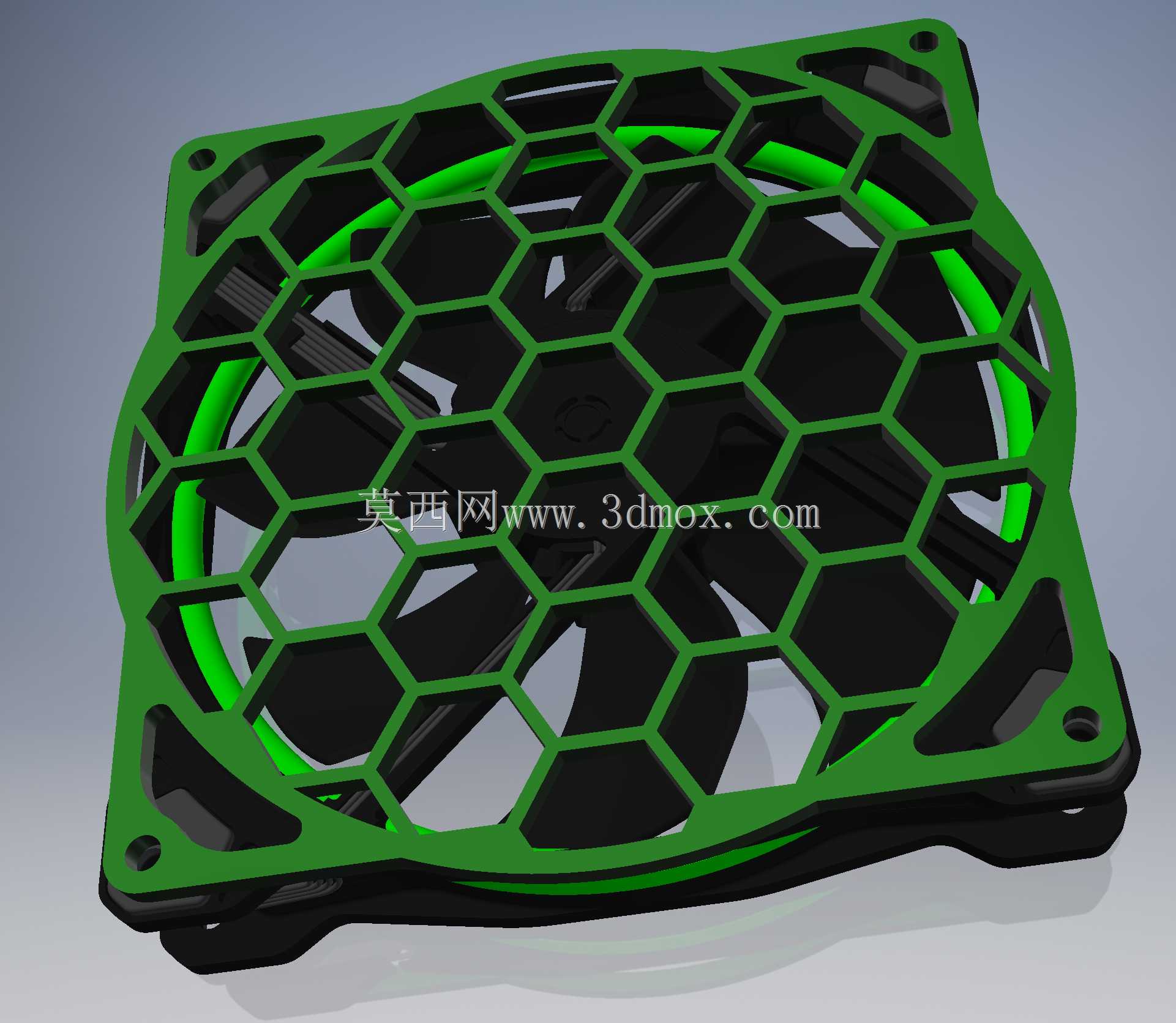

格栅外圈做了一圈内嵌的环形槽，是用来搭配发光灯带做装饰的，针对DIY装机、电竞设备这类有外观需求的场景，不需要额外做固定结构，把灯带卡进环形槽就能固定，不会出现胶接脱落的问题。格栅背面做了四个定位凸点，安装的时候能直接卡进风机外框的定位缺口，不需要反复对齐安装孔，单人就能快速完成装配，凸点高度0.5mm，安装后格栅和风机扇叶之间能留出足够的安全间隙，就算风机长时间运转出现轻微的轴窜，也不会碰到格栅产生异响。

很多人做这类格栅设计的时候容易忽略边缘的过渡，这款格栅的所有筋条边缘都做了R0.3的圆角处理，一方面是注塑的时候方便脱模，减少披锋，另一方面气流经过筋条的时候不会产生尖锐的紊流，能进一步降低通风噪音。四个安装角做了加厚处理，螺丝锁附的时候能承受足够的锁紧力，不会因为锁附力过大出现角部开裂的问题，就算反复拆装也不会出现滑牙、断裂的情况。在实际设备选型的时候，这款格栅除了适配标准140mm轴流风机，也能用来做设备通风口的防护网，直接固定在机柜侧板的通风开孔上，不需要额外做适配支架，通用性很强。
