140毫米规格PC散热风扇格栅防护结构

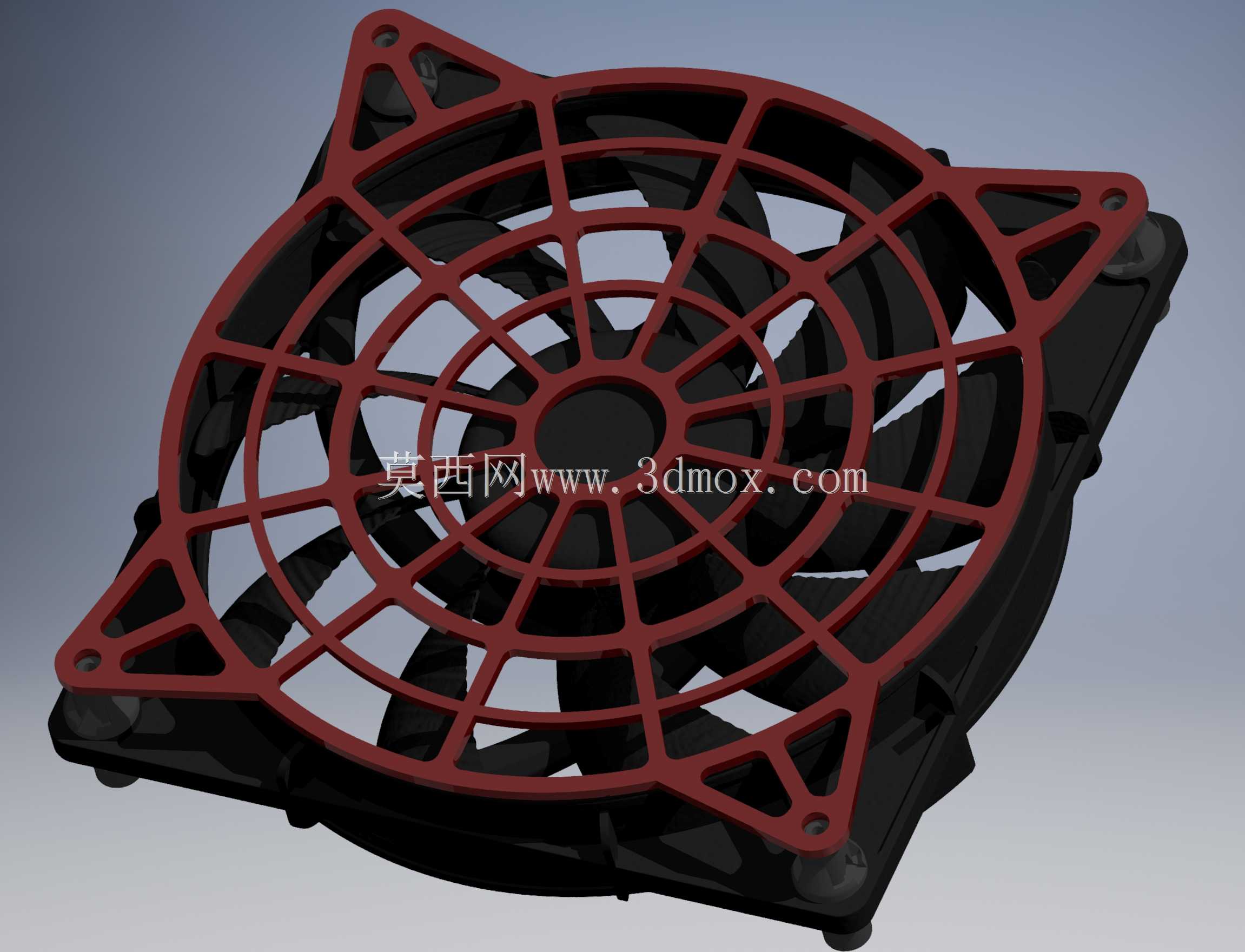

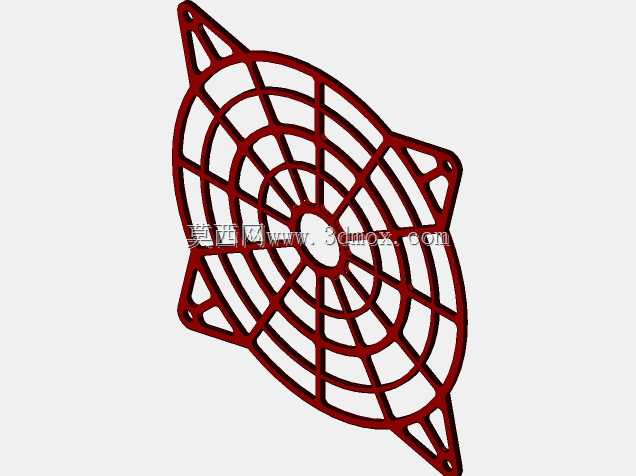

在桌面PC装机、工控机箱散热改造、小型机柜通风防护场景中，风扇格栅是兼顾气流导通与异物阻隔的核心配套部件，这款适配140毫米规格PC风扇的格栅结构，完全围绕常规140风扇的安装边界做匹配设计，四个角的安装耳预留对应标准孔位，可直接与风扇本体的安装螺孔对齐，无需额外做转接件加工，安装后与风扇外框贴合紧密，不会出现凸起错位干涉机箱内部走线或者其他硬件的问题。从结构设计逻辑来看，格栅采用放射状辐条搭配环形加强筋的布局，中心区域做实心圆环承托，辐条从中心向外逐圈扩散，每根辐条的宽度做了渐变处理，靠近中心位置宽度稍窄，越靠近外框位置宽度逐步增加，既保证了整体结构强度，又尽可能减少对通风截面的遮挡，避免因为格栅的风阻额外提升风扇运行噪音、降低散热效率。外框边缘做了三角形加强筋连接安装耳与主框体，哪怕安装时螺丝锁紧力度稍大，也不会出现框体开裂或者安装耳断裂的问题，日常使用中可以有效阻挡线材、杂物误触高速旋转的风扇扇叶，避免扇叶打坏或者线材被卷入造成硬件损坏。实际选型使用时，需要注意该格栅的安装孔距完全匹配标准140毫米方形风扇的孔位参数，安装后整体厚度较薄，不会额外占用过多机箱内部的纵深空间，不管是作为机箱进风口、出风口的外侧防护，还是安装在冷排、散热鳍片与风扇之间做隔离，都能适配。建模过程中对每一处辐条的连接处都做了圆角过渡处理，没有尖锐棱角，既避免了安装时划伤操作人员，也能减少气流穿过格栅时产生的湍流噪音，辐条之间的间隙经过反复调整，既不会因为间隙过大失去防护作用，也不会因为间隙过小增加风阻，在防护性能与通风效率之间找到了合适的平衡点。这类格栅结构除了常规PC装机场景，也可以适配同尺寸的工业散热风扇，用在小型设备通风口的防护场景中，结构强度足以满足日常使用中的磕碰、挤压受力需求，长期使用不会出现结构变形的问题。
