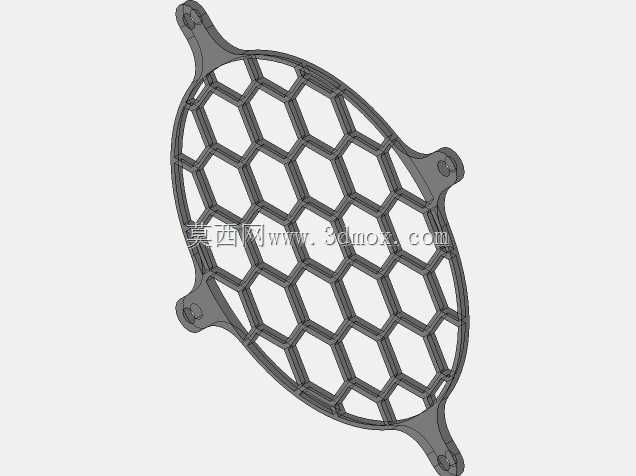

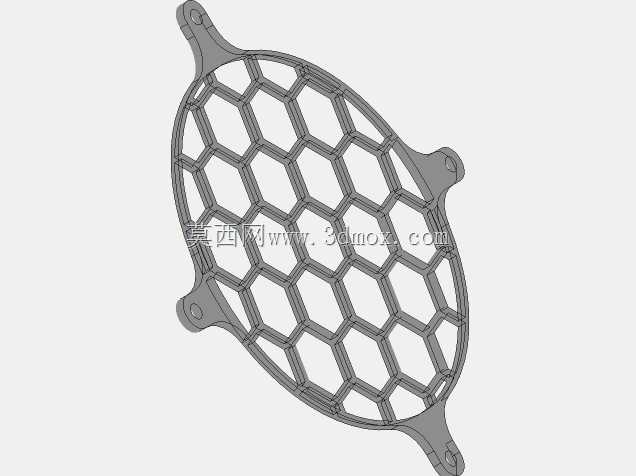

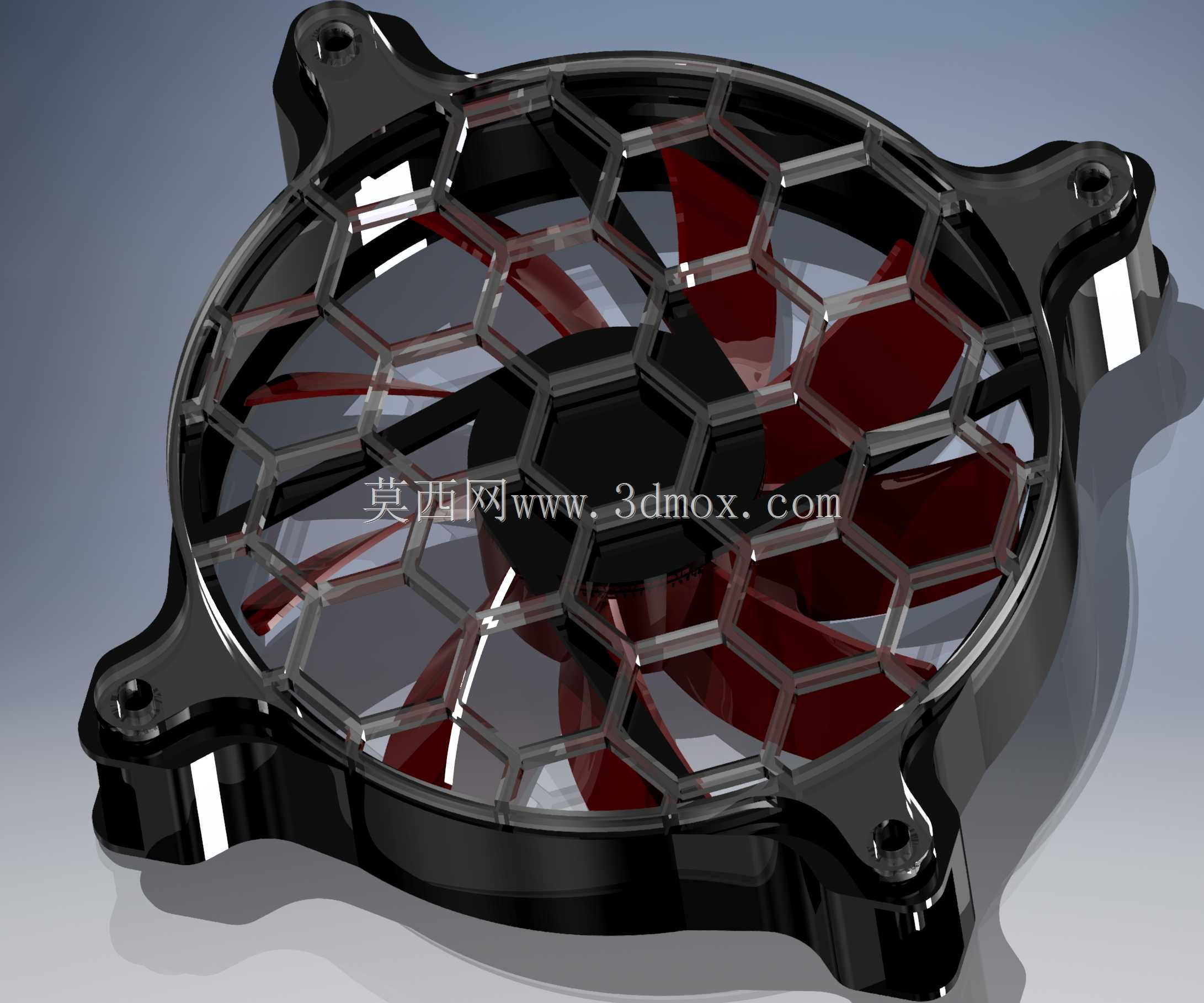

120mm规格六边形风机防护格栅结构

这款六边形结构的风机格栅，主要适配外径120mm的常规轴流风机使用，在机柜散热、工控设备通风、小型风冷机组配套场景中十分常见。日常设备运行过程中，外露的风机扇叶存在误触风险，同时外界的线缆、碎屑、较大颗粒物也容易被卷入高速转动的扇叶，轻则造成扇叶卡滞损坏，重则引发设备短路、人员划伤等安全事故，这款格栅的核心作用就是在不明显阻碍通风效率的前提下，构建物理防护屏障。

从设计思路来看，采用正六边形蜂窝排布的筋条结构，是工程中兼顾结构强度与通风率的成熟选择——相同筋条厚度、相同投影面积下，六边形网格的结构刚度优于方形、三角形网格，受力时筋条的应力分布更均匀，不容易出现局部应力集中导致的断裂变形，同时网格的通透占比更高，对气流的阻挡损耗更小，不会因为加装格栅造成风机通风量大幅下降。格栅整体外轮廓为适配圆形风机的类圆形结构，四个方向延伸出带安装孔的固定耳，安装孔位匹配120mm风机的标准安装孔距，安装时直接对齐风机框架的安装孔，使用常规螺丝即可完成固定，不需要额外制作转接件，安装边界完全贴合常规120mm风机的外轮廓尺寸，不会突出风机安装面过多，节省设备内部的安装空间。

筋条的厚度做了适配性优化，既不会因为过薄导致防护强度不足，受到轻微外力就出现变形，也不会因为过厚增加不必要的材料占用与风阻。网格的开孔尺寸经过合理控制，能够有效阻挡直径超过10mm的异物进入风机区域，同时保证气流可以顺畅穿过，满足风机散热的通风需求。格栅背面贴合风机的一侧做了微小的让位凸台，避免格栅筋条直接接触扇叶边缘，预留出足够的安全运转间隙，防止扇叶转动时刮擦格栅产生异响或者磨损。在实际设备选型配套中，这类格栅既可以用于工业控制柜的散热风机外侧防护，也可以用在小型风冷设备、电脑主机改装、通风管道末端的防护场景，适配性较强。建模过程中对筋条的交接位置做了圆角过渡处理，避免尖锐棱角带来的加工应力集中，同时也能减少安装过程中划伤操作人员的风险，固定耳的位置做了局部加厚处理，提升安装位置的结构强度，避免多次拆装后固定孔出现开裂损坏。
