STST切换式门窗闩锁结构三维设计

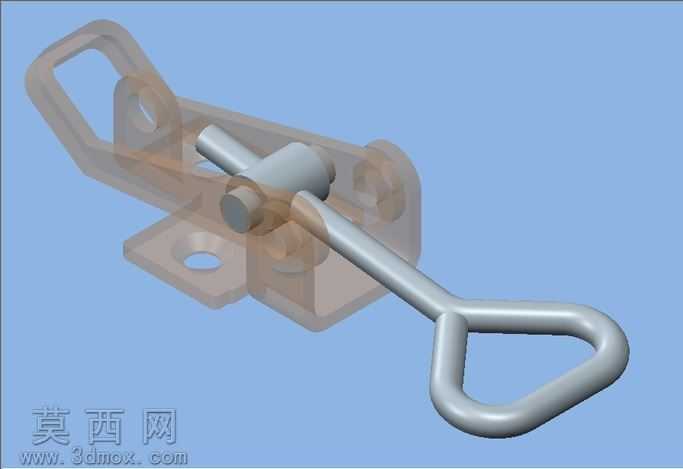

本作品为STST切换闩锁的三维参数化建模成果，建模过程中优先采用自底向上的装配设计思路，先拆分锁体基座、铰接销轴、操作手柄、锁扣挂座四个独立零件分别完成单体建模，再通过同轴配合、面重合配合、限位角度约束完成整体装配，确保各活动部件的运动逻辑符合实际使用需求。建模阶段对基座的安装孔位做了沉头结构细化，既保证安装时螺栓头部可完全沉入基座平面不突出干涉，也还原了五金件实际生产中的工艺细节；铰接销轴与手柄、基座的配合段做了公差适配的尺寸预留，模拟真实五金件的转动间隙，避免三维模型出现运动干涉的问题。材质与渲染环节，对整体金属部件统一赋予哑光拉丝不锈钢材质，调整材质的粗糙度参数至0.3、金属度参数至0.9，还原不锈钢五金件的细腻磨砂金属质感，同时对半透明展示的锁体基座部分调整了材质透明度至0.4，既保留基座的结构轮廓，又可清晰展示内部销轴与手柄的连接结构，方便观看者快速理解锁具的内部传动逻辑。结构设计上，该闩锁采用杠杆式切换锁紧原理，手柄绕销轴转动时，端部的三角环状握持区可提供充足的操作施力空间，转动至锁紧位时手柄与基座形成自锁角度，无需额外固定件即可保持锁紧状态，挂座的环状挂耳可与配套的锁钩配合完成门窗、柜体的快速扣合，解锁时仅需扳动手柄即可快速脱开，兼顾了锁紧可靠性与操作便捷性。设计过程中对所有棱边做了R0.5-R1mm的圆角过渡处理，既避免了尖锐边角带来的使用安全隐患，也符合五金冲压、压铸生产中的工艺要求，减少后续加工的毛刺处理工序；同时对锁具的活动行程做了限位约束，手柄转动角度被限制在0-90度区间，避免过度转动导致结构损坏，整体模型结构完整，细节还原度高，可直接用于门窗五金配件的结构演示、生产参考或相关产品的二次开发设计。
