焊接式手动蝶阀NW50结构设计模型

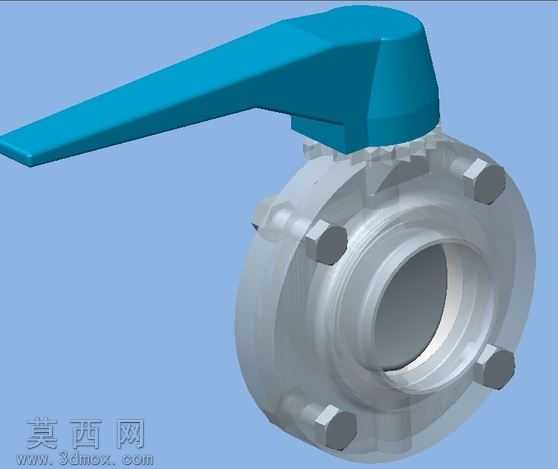

本模型为焊接连接形式的NW50通径手动蝶阀三维设计成果，建模过程严格遵循阀门行业设计规范，以实际工业应用场景的尺寸参数为基准完成全结构搭建。建模阶段首先完成阀体主体的轮廓构建，针对焊接连接端的法兰式凸缘结构做了精准的特征还原，阀体上均匀分布的六方锁紧凸台逐一按照圆周阵列逻辑排布，保证各凸台的位置度与实际加工要求一致，阀体内腔的流道部分做了平滑过渡处理，还原真实蝶阀的通流截面形态，避免出现不符合流体力学要求的突兀折角。驱动手柄部分采用一体化长杠杆式结构建模，手柄与阀杆连接的基座部分做了加强筋特征还原，匹配手动操作时的受力需求，手柄表面的握持段做了符合人体工学的弧度处理，同时还原了手柄与阀体之间的齿状限位结构，该结构可实现阀门开度的多档位锁定，保证阀门调节后的位置稳定性。材质渲染阶段，将阀体、锁紧凸台等金属承压部件赋予哑光银灰色金属材质，还原不锈钢或铸钢材质的磨砂金属质感，对手柄操作件赋予饱和度适中的蓝色工程塑料材质，清晰区分操作部件与承压部件的视觉差异，渲染时调整了环境光的反射参数，让金属部件的边缘轮廓呈现自然的高光效果，同时保留铸件表面的细微肌理，避免过度光滑导致的失真感。结构设计上，该蝶阀采用对夹式焊接安装逻辑，可直接与对应通径的管道完成焊接装配，无需额外的法兰连接件，整体结构紧凑，阀瓣的旋转轴线与管道轴线垂直，通过手柄带动阀杆旋转90度即可完成全开与全关的动作切换，模型完整还原了阀瓣与阀座的配合间隙、阀杆与阀体的密封配合段结构，可直接用于装配干涉校验、工况模拟演示以及生产加工前的结构验证，设计过程中充分考虑了手动操作的力矩需求，手柄长度经过力矩核算，保证操作人员无需借助额外工具即可完成阀门的启闭操作，同时限位结构的齿距经过优化，可实现小开度的精准调节，满足不同工况下的流量控制需求。
