五款不同结构蝴蝶铰链封闭盖帽

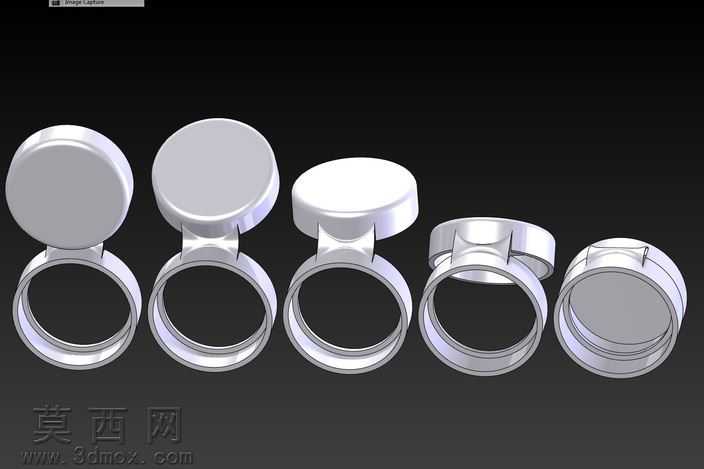

本次展示的五款蝴蝶铰链封闭盖帽，采用三维参数化建模方式完成全结构搭建，建模过程中针对铰链盖帽的装配适配性做了重点考量，每一款结构都对应不同开合角度的蝴蝶铰链安装需求，从基础的全封闭平帽结构，到带过渡连接段的抬升帽结构，再到适配窄边铰链的薄型帽结构，每一处尺寸都经过精准校准，确保盖帽与铰链底座的环装结构可以实现严丝合缝的卡合装配。材质设定上选用了常用的硬质工程塑料作为基础材质，渲染时通过调整材质的反光度、粗糙度参数，还原出塑料配件表面细腻的哑光质感，同时在边缘倒角处做了光影强化处理，清晰展现出盖帽圆润的过渡轮廓，避免尖锐棱角带来的安装划伤风险。结构设计上，每款盖帽都分为顶部封盖与下部卡接环两个核心部分，不同款式的差异主要体现在顶部封盖的厚度、封盖与卡接环的连接段造型、卡接环的内壁卡扣结构三个维度：第一款为基础平帽款，封盖与卡接环直接垂直连接，结构简单适配常规明装铰链；第二款为圆弧抬升款，封盖与卡接环之间做了圆弧过渡的抬升段，可容纳铰链端部的凸起结构；第三款为窄边薄帽款，封盖厚度做了减薄处理，适配隐形安装的窄边蝴蝶铰链；第四款为带定位槽款，卡接环内壁增设了定位卡槽，可与铰链上的定位凸点配合防止盖帽转动脱落；第五款为斜切边款，封盖边缘做了斜切收边处理，适配带倾斜开合面的特殊铰链。建模过程中同步完成了五款模型的装配干涉检查，确保每一款盖帽都能与对应规格的蝴蝶铰链实现无干涉装配，渲染输出时采用统一的深色背景与侧上方打光方案，将五款模型按结构复杂度从左到右依次排布，清晰展现出不同款式的结构差异与造型特点，所有模型的细节特征都做了完整保留，包括卡接环内壁的卡扣凸起、连接段的加强筋结构、封盖表面的细微脱模斜度，完全符合五金配件的实际生产加工精度要求，可直接用于产品结构验证、安装演示以及配件选型参考。
