可3D打印树莓派模块化笔记本结构设计

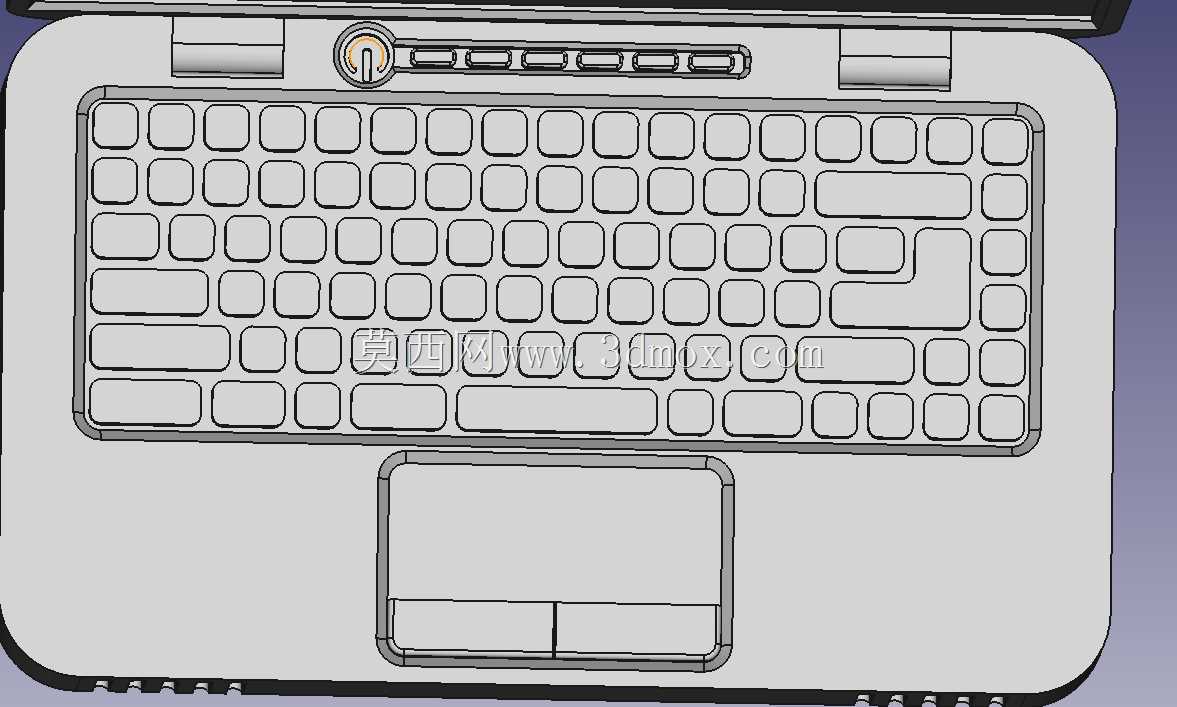

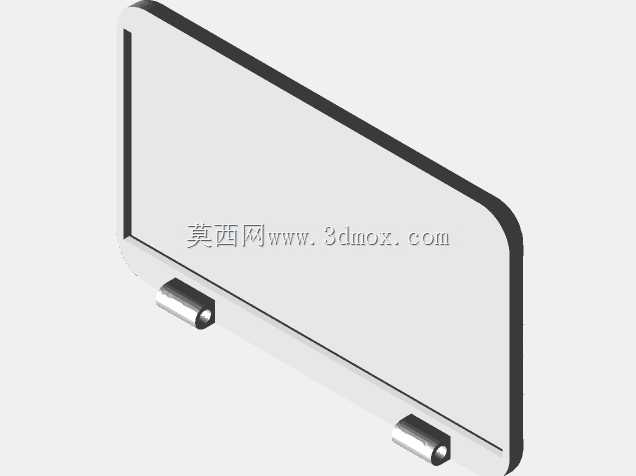

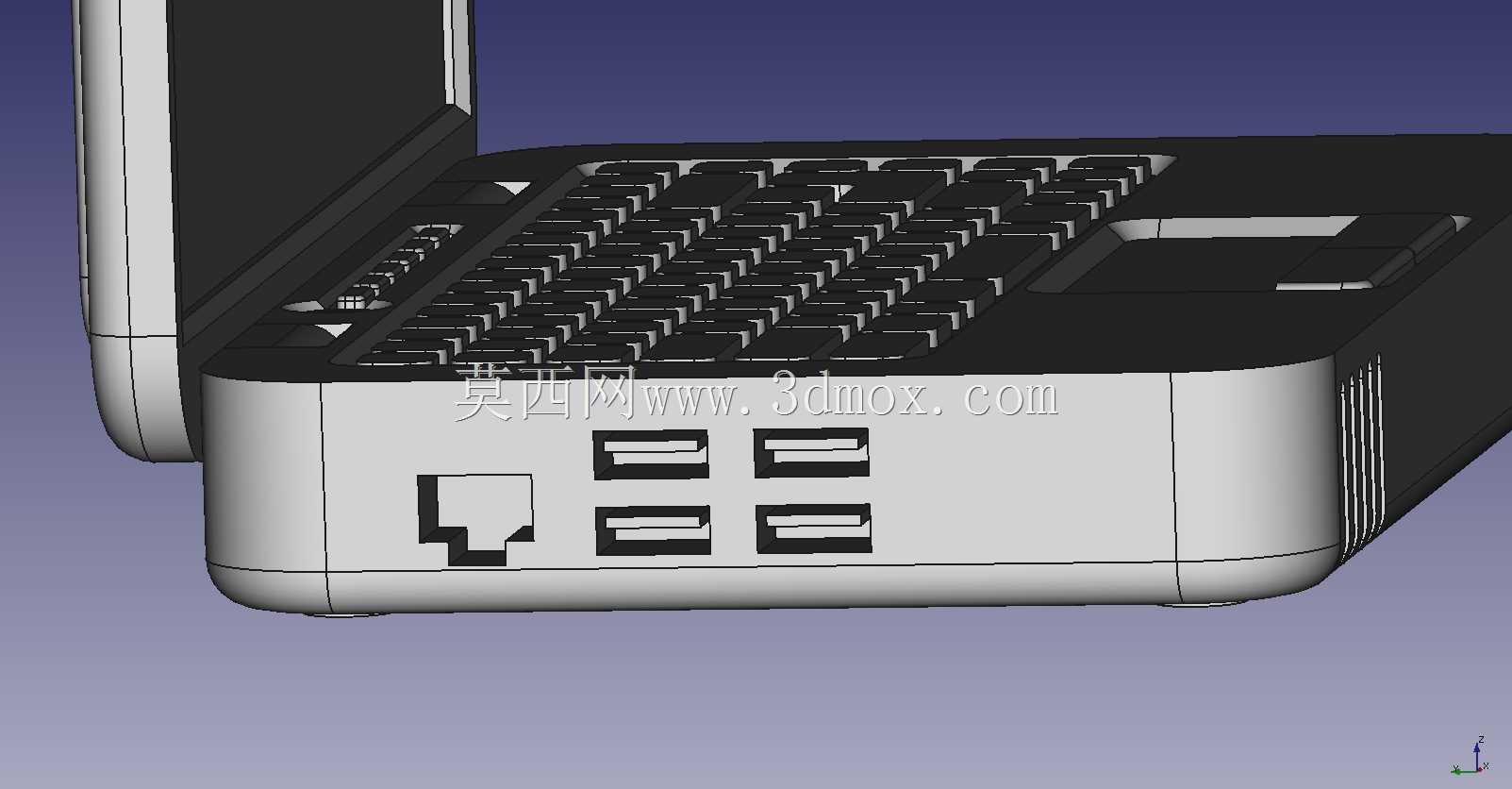

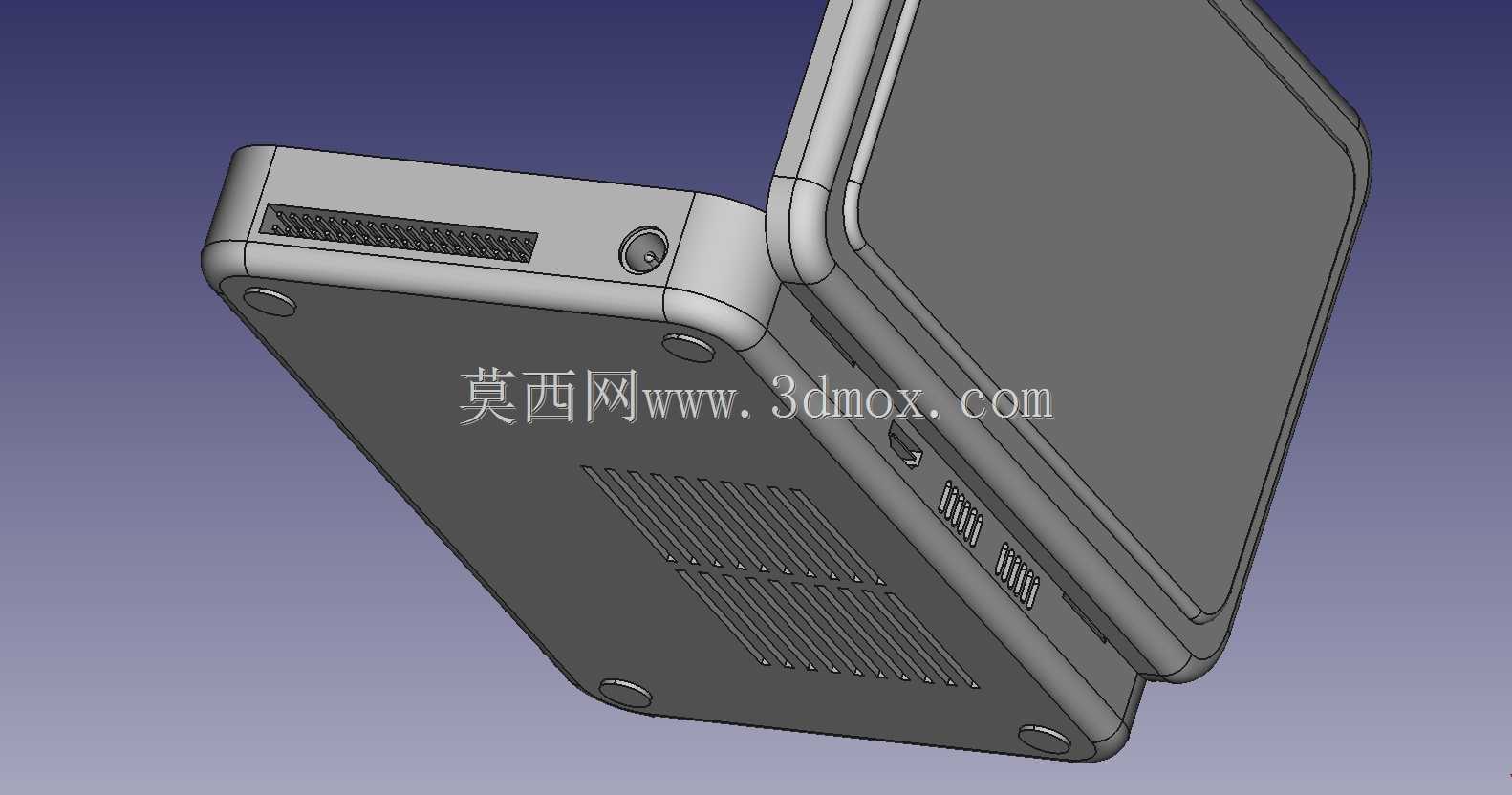

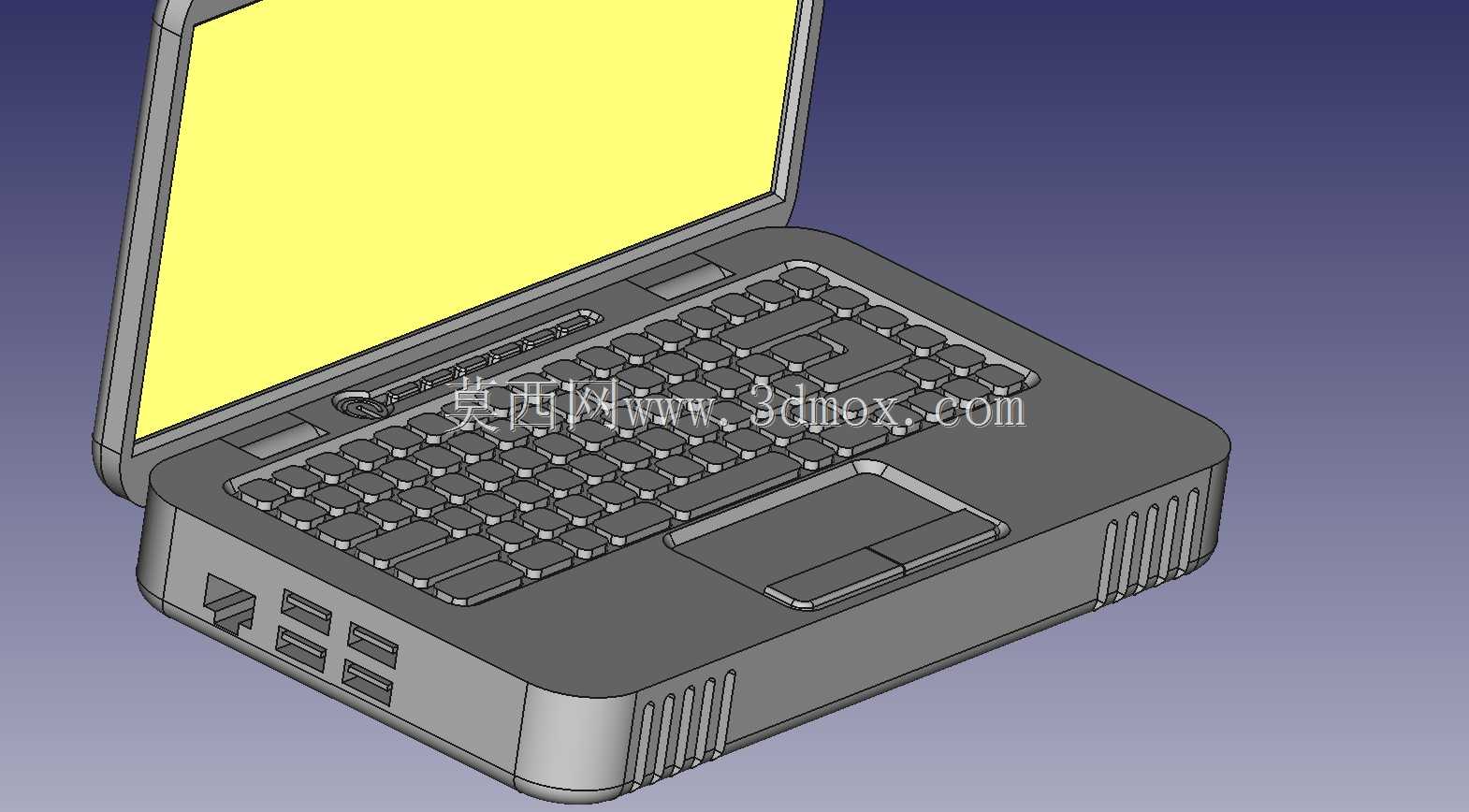

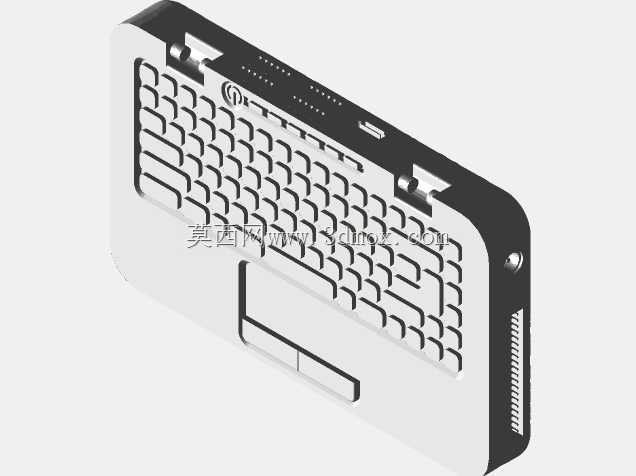

这款模块化便携计算设备的结构设计，核心围绕树莓派核心板的嵌入式搭载需求展开，整体采用分体拼接式壳体架构，所有外露接口的开孔位置、尺寸公差均参照通用树莓派扩展板的真实物理参数设定，确保USB接口、音频引脚、供电端口、HDMI输出端的对位精度满足实际插拔使用要求，不会出现装配后接口错位、插头无法完全插入的常见DIY结构问题。设计之初就将3D打印的工艺特性纳入核心考量，壳体所有壁厚均控制在1.8-2.5mm区间，既避免薄壁结构打印时出现翘曲、层间结合力不足的问题，也不会因壁厚过大增加打印耗时与耗材成本，所有边角均做R2-R3的圆角过渡，无小于45度的悬空锐角结构，打印时无需额外添加大量支撑，去除支撑后也不会残留明显毛刺，降低后期打磨处理的工作量。设备的上盖与底座采用卡扣加M2螺丝的双重固定方式，卡扣定位结构可以在装配时快速对齐上下壳体，螺丝锁付则能保证长期使用过程中壳体不会因频繁开合、挪动出现松脱缝隙，内部预留的核心板安装位设置了2mm高度的支撑凸台，既可以将电路板与壳体底部分隔开，预留出足够的空气流通间隙帮助核心板散热，也能避免电路板背面的焊盘直接接触壳体造成短路风险。键盘区域的按键孔位按照通用87键配列的紧凑版布局做了适配，每个按键孔的公差预留0.2mm，保证按键按下、回弹的行程不受卡滞，触摸板区域的下沉式台阶结构与上盖一体成型，无需额外粘接固定触摸板模块，直接卡入即可完成定位。设备侧面的散热格栅采用等距3mm宽的通槽设计，槽与槽之间的连接筋宽度1.5mm，既保证足够的通风面积，也不会因筋条过窄在打印时出现断筋问题。屏幕安装位预留了通用7寸IPS显示屏的安装空间，四周设置的屏幕固定柱高度与屏幕厚度匹配，装配时屏幕与上盖之间可粘贴薄EVA泡棉缓冲，避免携带过程中屏幕受挤压出现碎裂。整体外形尺寸控制在240mm*180mm*35mm范围内，可轻松放入常规双肩包的电脑隔层，满足移动便携使用的需求，所有结构拆分后的单个零件尺寸均控制在主流桌面级FDM3D打印机的220*220mm成型尺寸范围内，无需大尺寸打印设备即可完成全部零件的制作。内部还预留了可选锂电池仓的安装空间，用户可根据自身需求选择加装供电模块，拓展离线使用场景，壳体表面无多余装饰性凸台结构，所有结构特征均服务于装配与使用功能，没有冗余设计。
