桌面级FDM熔融沉积成型3D打印设备结构

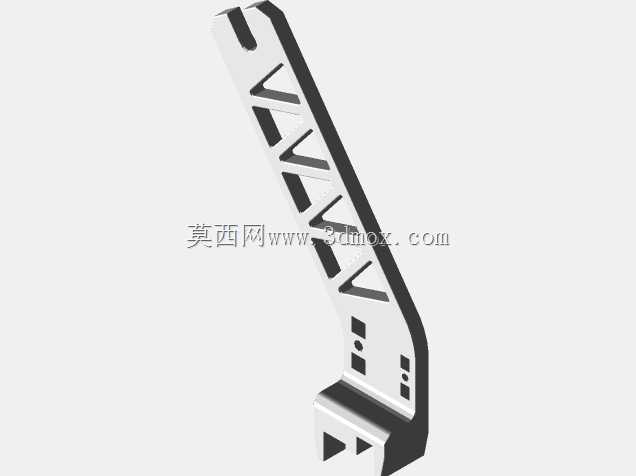

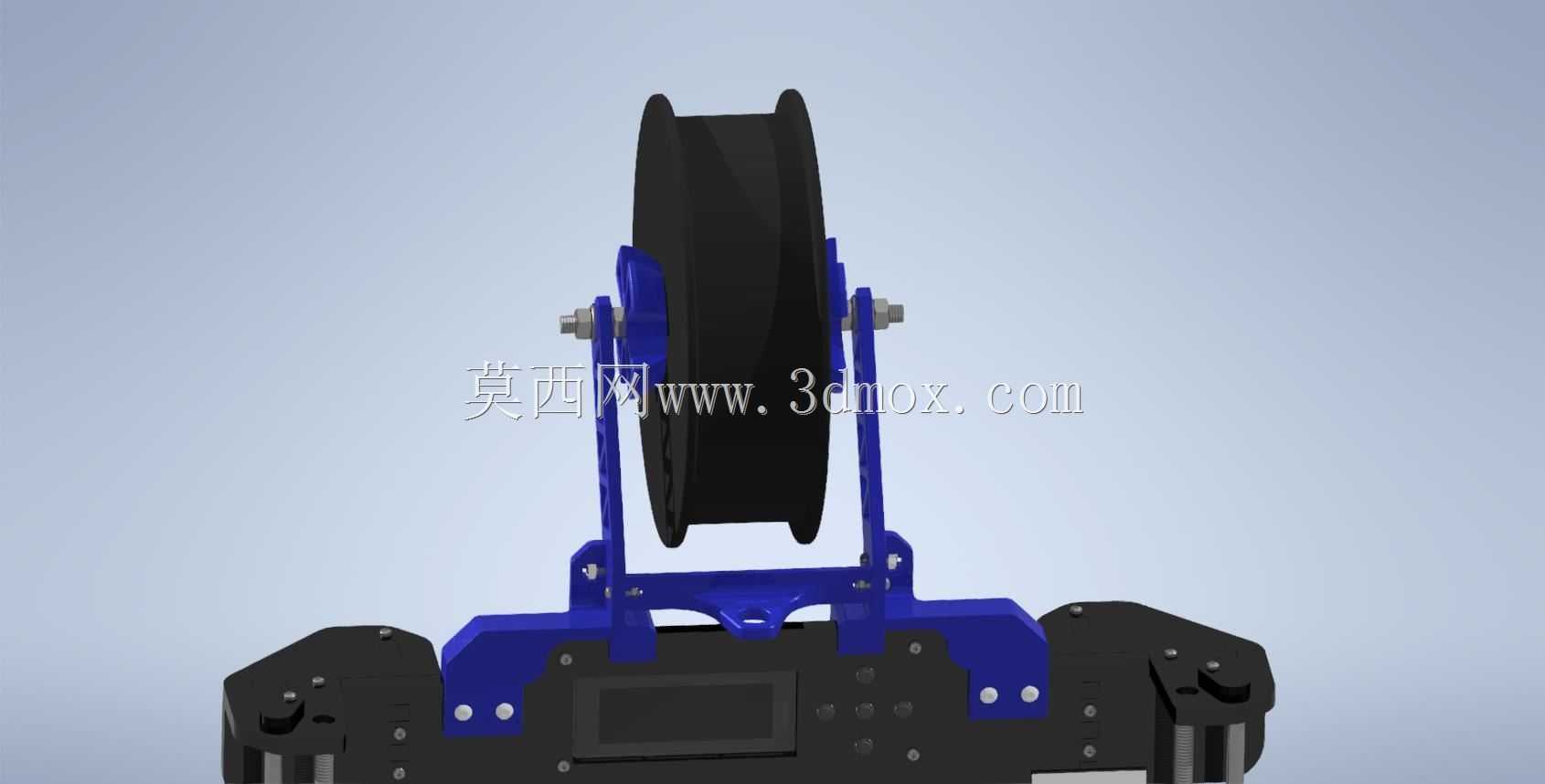

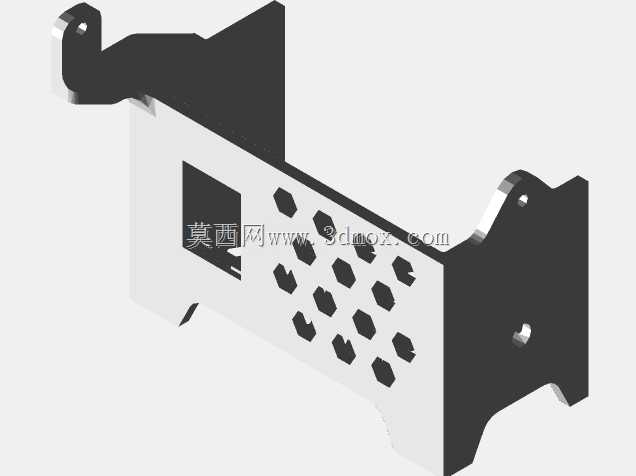

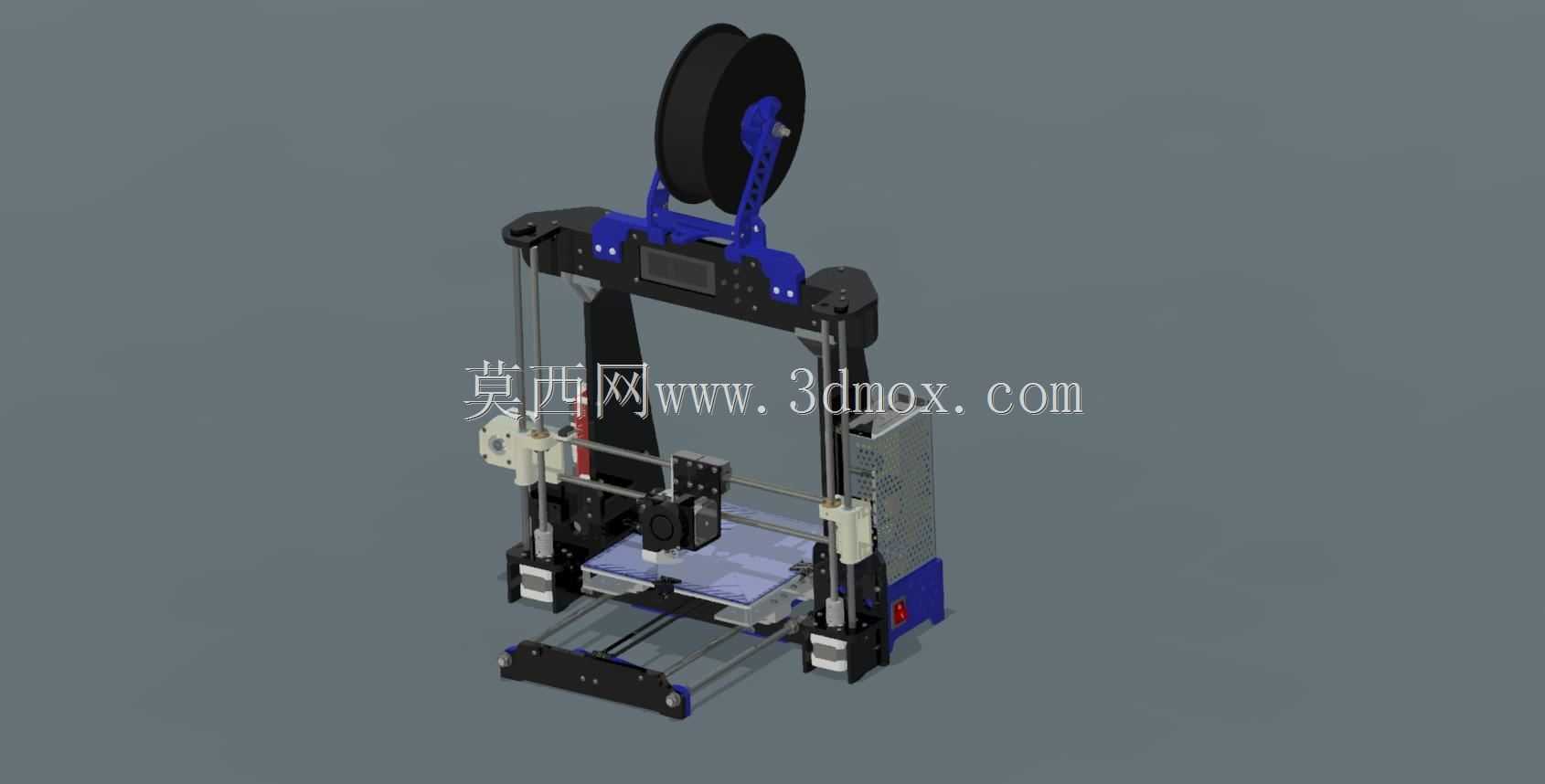

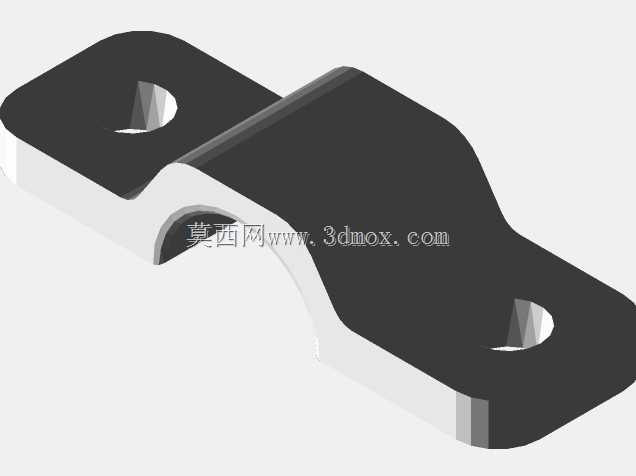

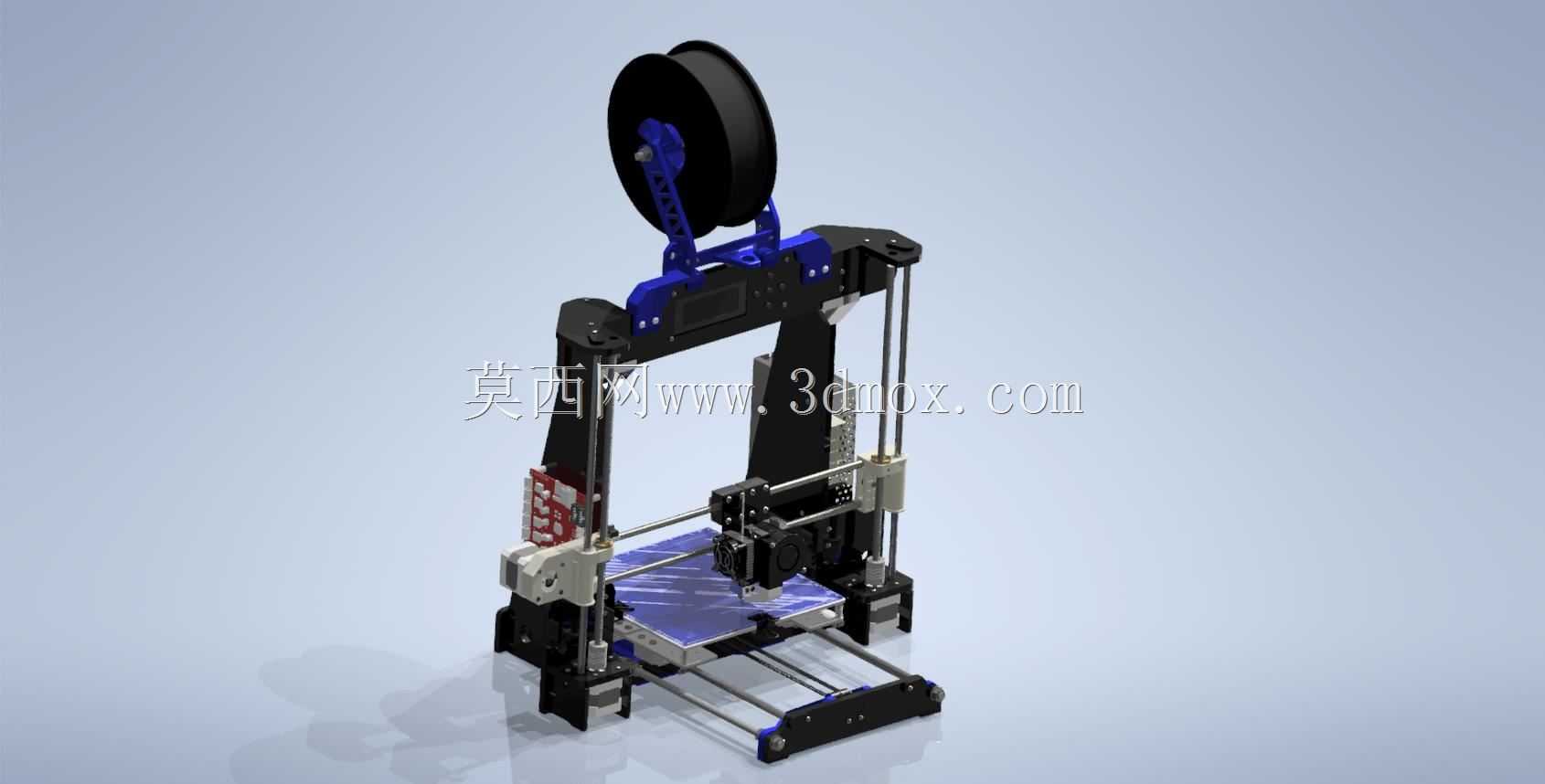

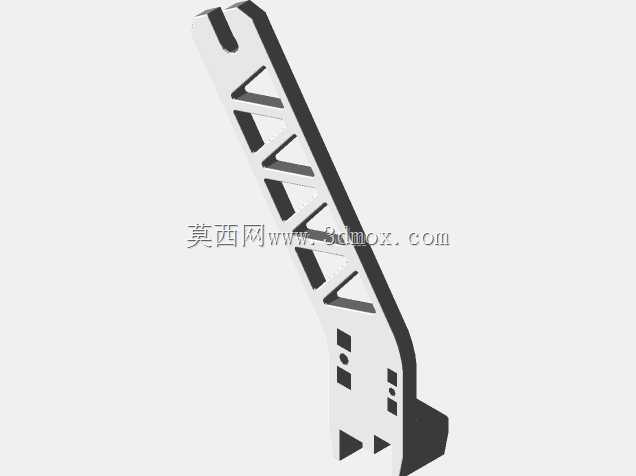

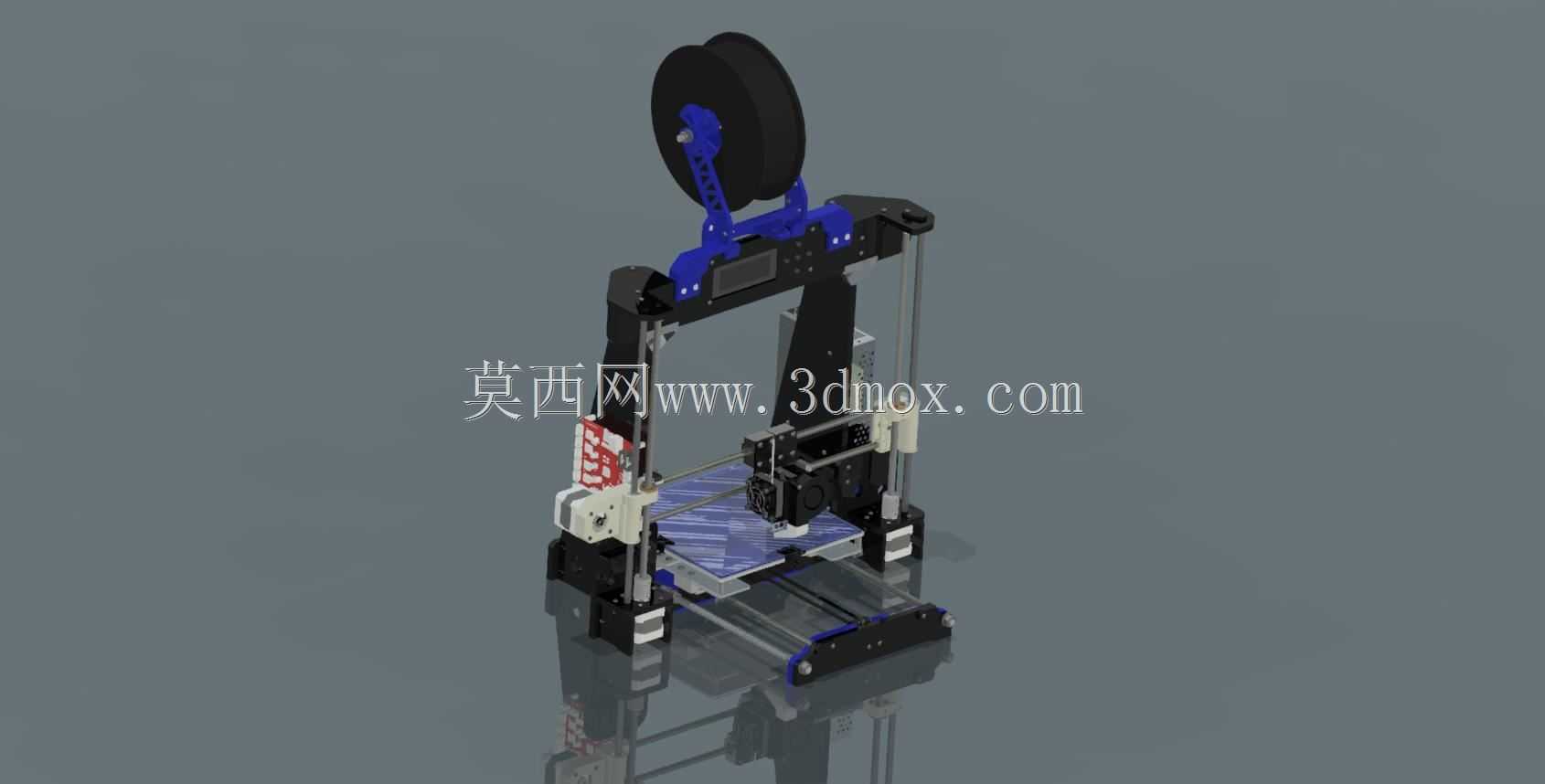

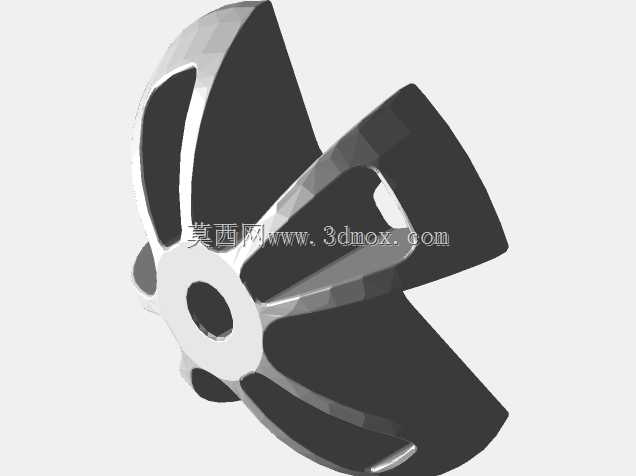

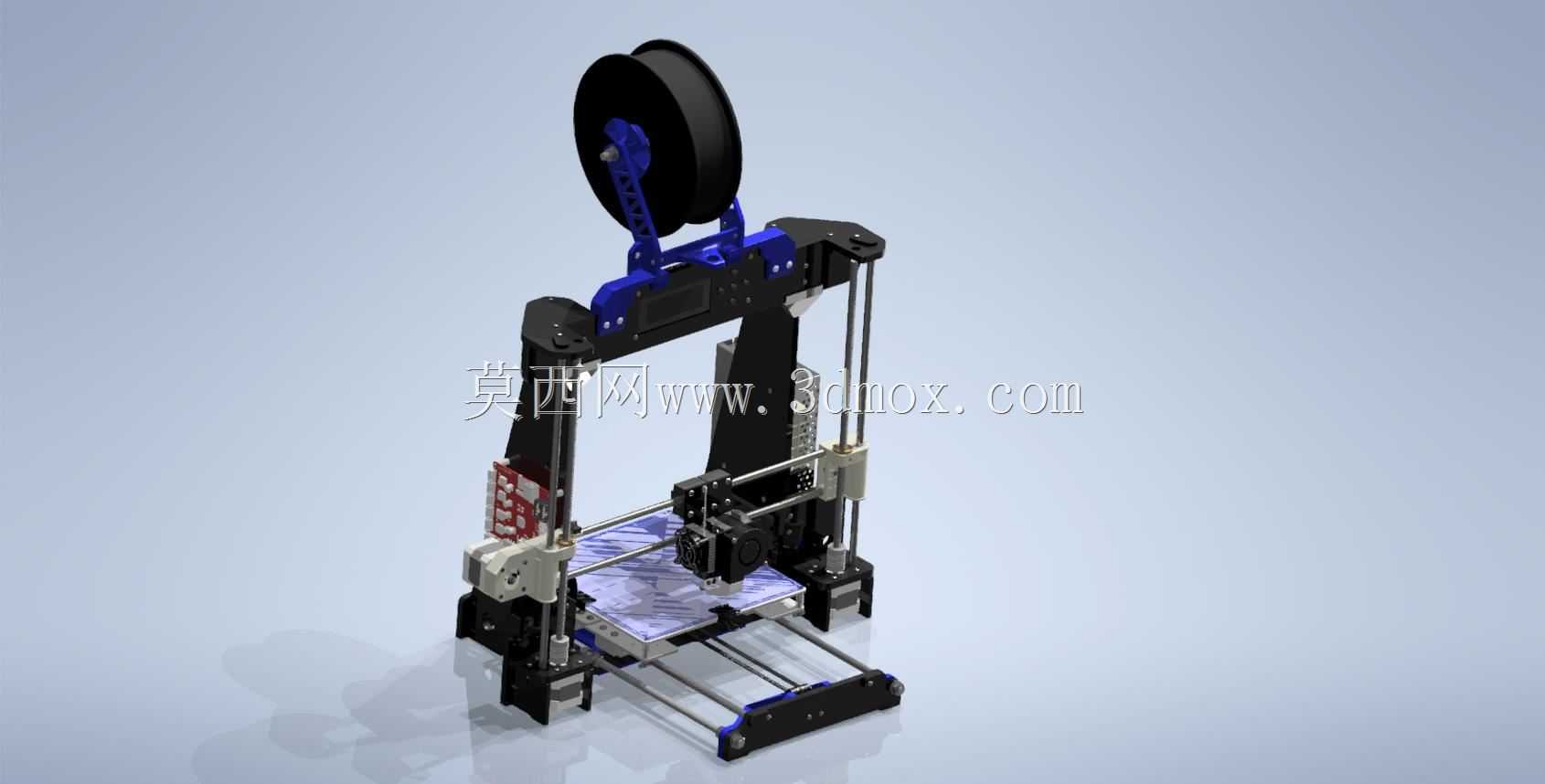

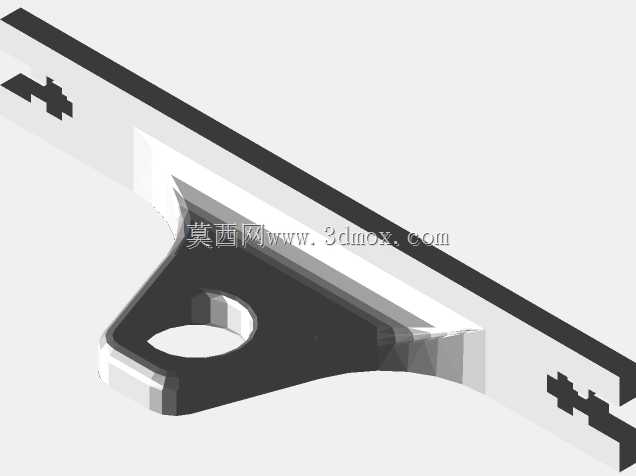

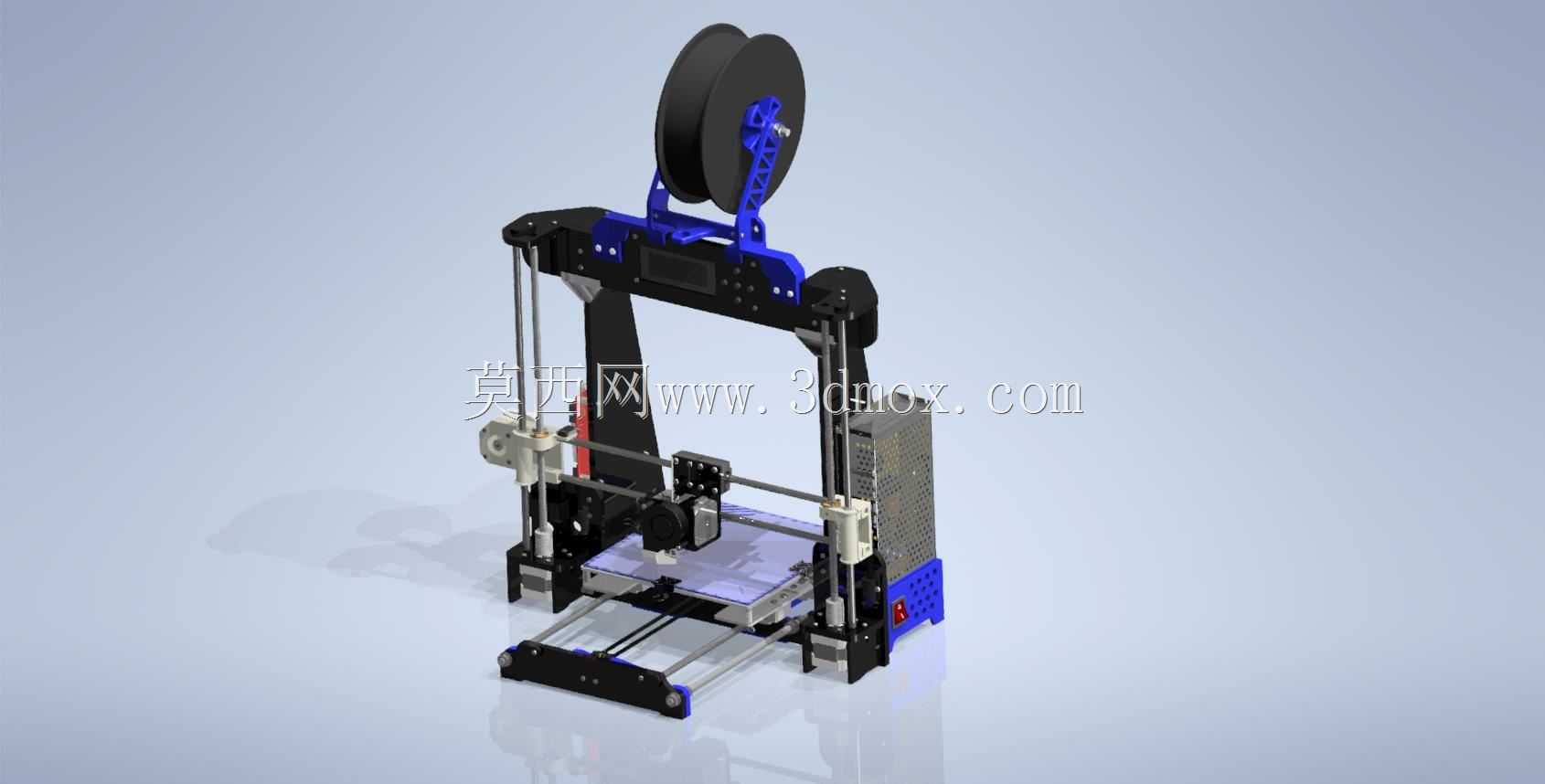

日常手板打样、小批量定制零件加工场景里，这类桌面级熔融沉积成型设备的普及率一直很高，不管是创客空间的创意验证、职业院校的实训教学，还是小型加工坊的非标零件快速制作，都能看到同结构机型的身影。从结构设计逻辑来看，这款机型采用了经典的Prusa i3架构，龙门式的运动框架将X轴运动组件集成在Z轴导向立柱上，打印平台单独负责Y轴方向的往复运动，这种布局的优势在于结构件加工难度低，装配调试的容错空间大，后期维护更换易损件时不需要拆解过多关联部件，对于非专业运维的使用者十分友好。设备顶部设置了独立的耗材料架，用来挂载1kg标准规格的PLA、ABS等耗材卷料，料架的转轴做了低阻尼设计，送料过程中不会因为卷料转动卡滞造成送料不足、断料等打印缺陷。挤出机构采用近端挤出设计，挤出电机直接安装在X轴滑台上，缩短了耗材送料路径，在打印柔性耗材比如TPU的时候，能精准控制送料量，避免耗材在送料管内弯折堵头。打印平台采用了可调平的弹簧支撑结构，四个角点设置了手动调平旋钮，配合平台表面的柔性贴膜，打印完成后零件可以直接弯折取下，不需要额外的铲刀撬动，降低了平台刮花、零件变形的概率。Z轴传动采用双导杆配合梯形丝杠的结构，两侧导向杆平行度控制在0.02mm以内，丝杠的导程选用4mm规格，既保证了层厚控制的精度，也兼顾了Z轴升降的运行速度，不会因为导程过小造成打印效率过低。X轴和Y轴的运动都采用了皮带传动配合直线光轴导向的方案，皮带张紧结构设计在滑台端部，长期使用出现皮带松弛时，可以直接手动调整张紧螺栓，不需要拆解整个运动组件。设备的控制板和电源模块集成在机身侧部的安装仓内，仓体预留了散热通风槽，长时间连续打印时，仓内的热量可以及时散出，避免电子元件因为过热出现运行不稳定的情况。整机的安装边界控制在400mm见方的桌面空间内，不需要额外的专用工作台，普通的办公桌面就可以放置使用，设备运行时的振动幅度很小，不会因为振动造成层纹错位、打印偏移等问题。从功能适配性来看，这款机型可以支持0.1mm到0.3mm的常用打印层厚设置，喷嘴默认采用0.4mm黄铜喷嘴，既可以打印0.8mm壁厚的薄壁零件，也可以填充20%到100%密度的实体结构件，满足不同强度需求的零件制作要求。
