电子原型制作多格导线收纳托盘

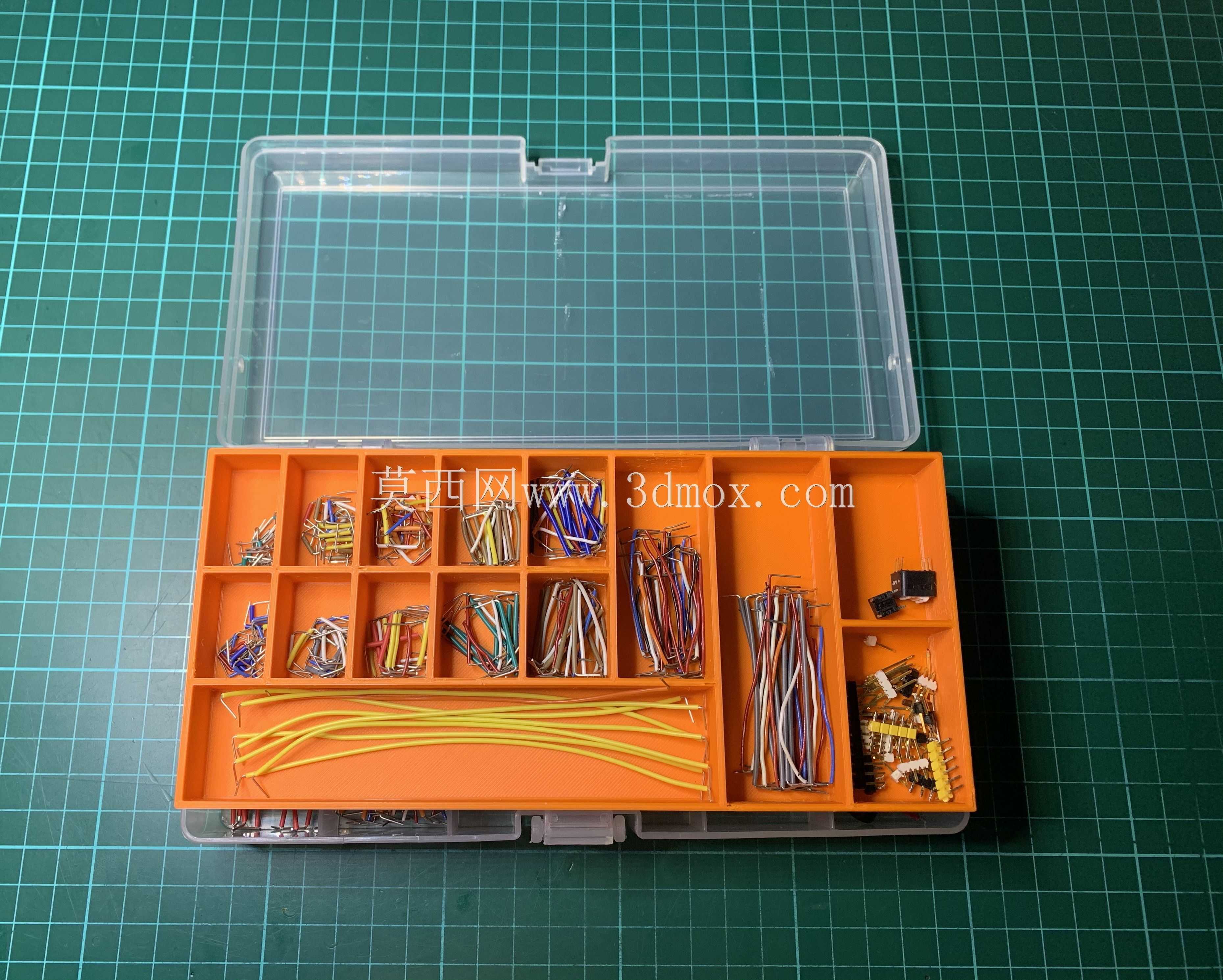

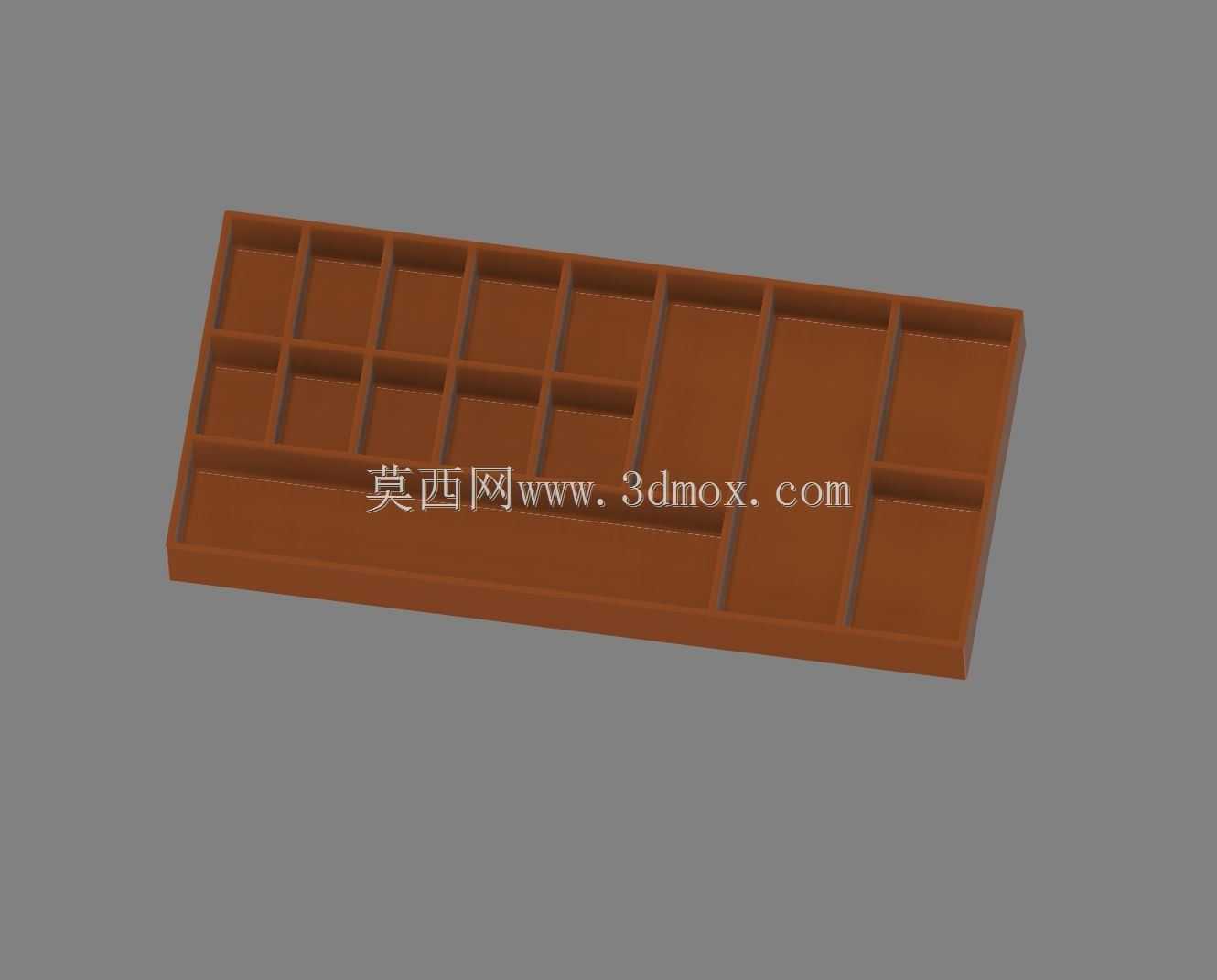

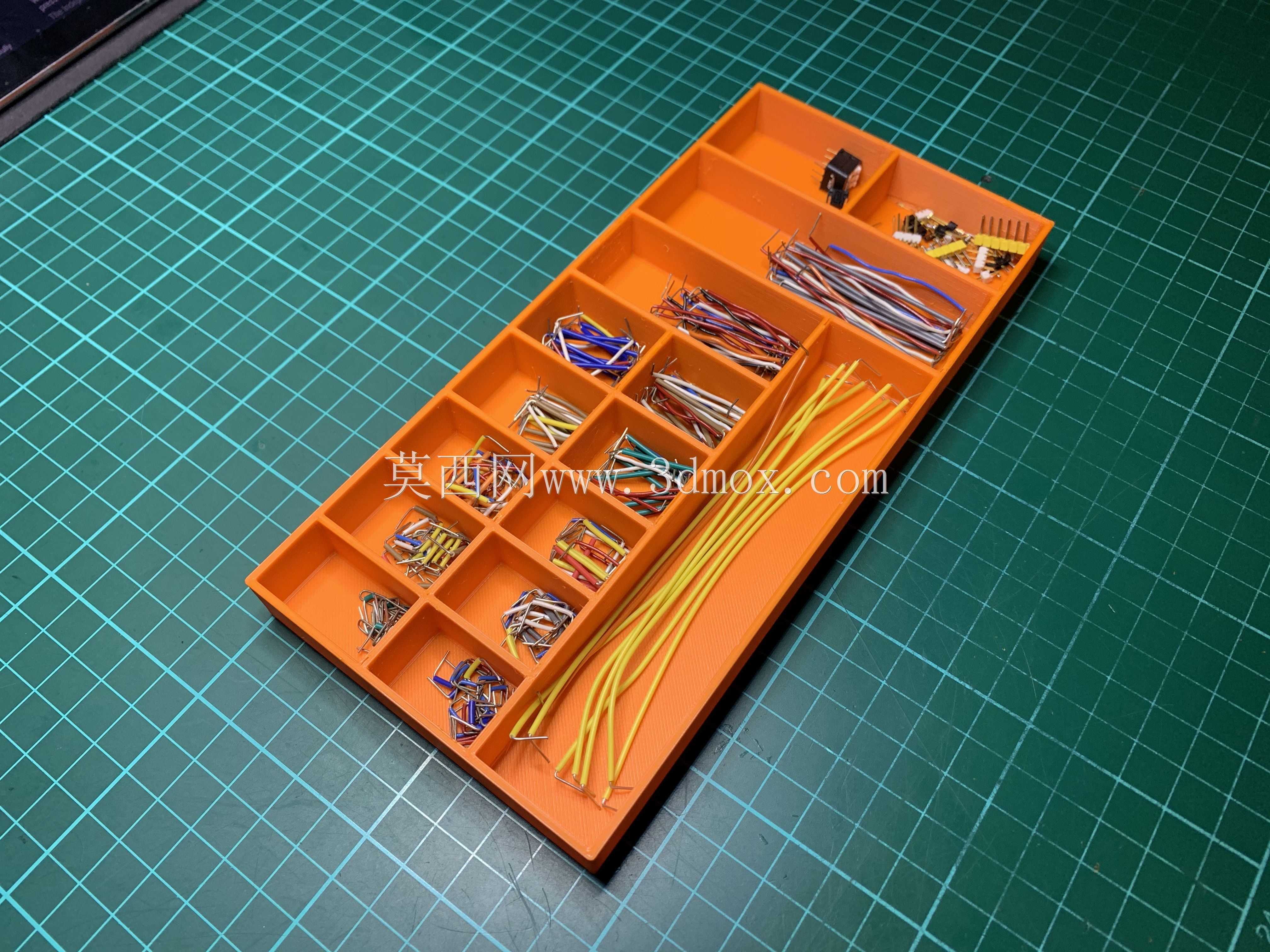

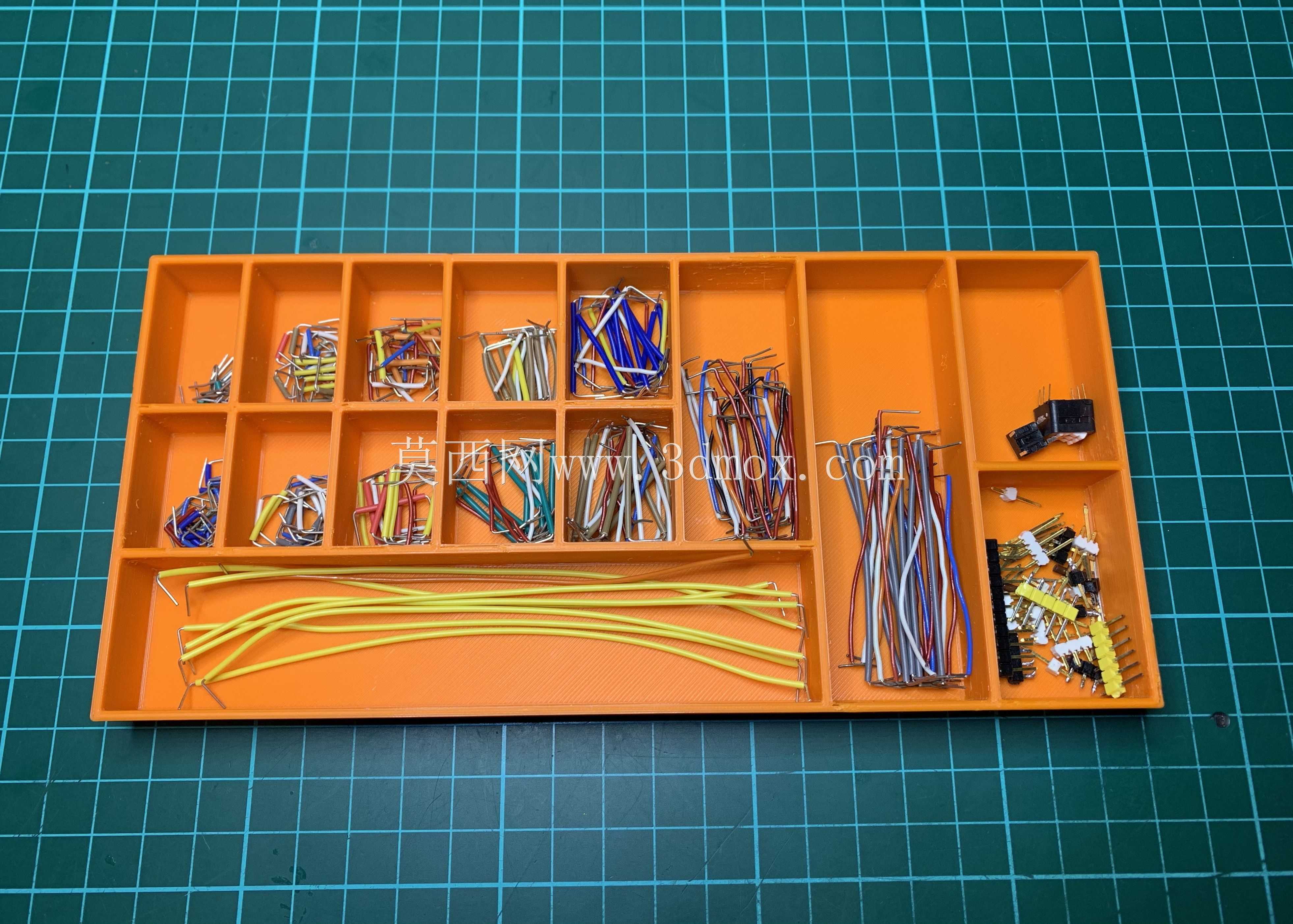

在电子电路原型试制的工作场景中，试验台的布线规整度直接影响调试效率，零散的剪制导线、小型接插件若随意堆放，不仅会拖慢回路搭建的找件速度，还容易出现导线弯折损耗、引脚混料的问题，这款多格收纳托盘正是针对这类工位痛点设计的工位辅助工装。从结构布局来看，托盘采用阶梯式多格分区设计，上层设置多组尺寸递进的小规格分格，可按导线长度、线径、颜色分类存放预剪好的短距连接导线，单格深度适配常规杜邦线、单芯硬线的直立取放需求，取件时无需翻找即可快速定位对应规格线材；中层设置中等尺寸分格，可存放拨码开关、插针、小型接线端子等常用电子小零件，避免细小零件滚落遗失；下层设置通长式大尺寸槽位，可整排摆放长距跨接导线，避免长线材弯折打结，同时预留的侧边小格可放置剥线钳头、热缩管小段等辅助工具。设计过程中充分考虑了3D打印的成型特性，所有分格之间的隔板厚度均匀设置，避免打印过程中出现壁厚不均导致的翘曲变形，托盘底部做了微幅加强筋处理，在控制整体重量的同时保证放置时的结构刚性，不会因为盛放多组线材出现中部下弯的情况。托盘的外轮廓尺寸适配常规试验台的空闲区域，可直接放置在面包板旁侧，不占用核心操作区的空间，格位的开口角度做了微幅倒角处理，取放线材时不会刮伤导线绝缘层，也不会划伤操作人员手指。实际使用时，可提前将常用规格的连接导线按长度剪制备用，分区域放置在对应格位中，搭建回路时可直接取用对应长度的线材，无需每次临时剪线测量，大幅减少原型搭建过程中的准备时间，同时保持试验台布线整洁，避免多线缠绕导致的接线错误，也方便调试完成后剩余线材的归位整理，减少物料损耗。托盘的边缘做了围边加高处理，即使受到轻微磕碰，内部存放的细小零件也不会洒落至台面，整体结构无复杂倒扣特征，打印完成后无需额外支撑处理即可直接使用，适配电子试制工位、教学实验台、 hobby 电子制作工作台等多类场景的收纳需求。
