双天线家用无线路由器结构设计

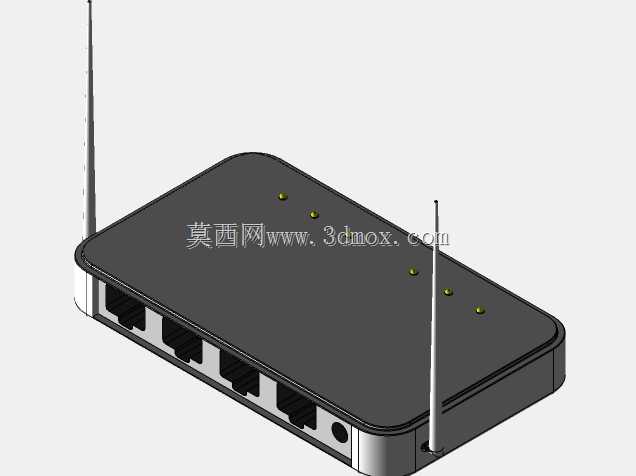

这款双天线网络接入设备的三维结构，完全围绕家庭及小型办公场景的实际部署需求展开设计，建模过程中优先考虑了桌面平放、弱电箱挂载两类常见安装场景的尺寸边界，整机长宽高控制在适配常规弱电箱层板间距的范围内，外壳边缘做了R3.5的圆角过渡，既避免搬运、插拔网线时的锐边磕碰，也能在注塑生产阶段减少壳体应力集中的问题。从功能布局来看，机身后侧集中排布了五个RJ45网络接口，其中一个为WAN输入口，其余四个为LAN输出口，接口间距预留了12mm的操作空间，即便是带屏蔽壳的加粗水晶头也能顺畅插拔，不会出现相邻接口干涉的情况；接口旁预留了DC电源输入圆孔，位置避开了网线插拔的施力路径，防止日常理线时剐蹭电源插头导致接触不良。机身上表面排布的五颗状态指示灯，分别对应电源、系统运行、WAN口连接及四个LAN口的工作状态，灯位做了内凹的导光槽设计，既避免灯光直射产生的眩光，也能让用户在坐姿状态下清晰观察设备运行状态，不需要俯身凑近查看。两根外置全向天线采用铰接式底座设计，可实现水平180度旋转、垂直90度俯仰调节，建模时预留了铰接位的阻尼结构间隙，能够保证天线调整到任意角度都能保持姿态稳定，不会因为自重下垂影响信号覆盖效果；天线的长度经过信号覆盖仿真验证，直立状态下能够满足120平米以内平层空间的2.4G频段信号均匀覆盖，减少室内信号死角。壳体的上下盖采用卡扣加底部两颗螺丝的固定方式，卡扣位置沿壳体四周均匀排布，建模时预留了0.2mm的装配间隙，既方便生产阶段的快速组装，也便于后期维护时拆开壳体清理内部积灰、更换散热组件；内部PCB板的安装柱高度预留了8mm的空间，能够容纳常规厚度的电路板及板载散热片，保证设备长时间运行时的散热效率，避免因积热导致的网络断流、性能下降问题。底部设计了四个圆形橡胶防滑脚垫的安装位，同时预留了两个壁挂孔位，支持用户根据使用场景选择平放或者壁挂安装，壁挂孔的孔距符合常规墙面理线架的安装标准，不需要额外打孔就能适配多数家庭已有的弱电箱安装点位。
