斜置式支撑限位承载结构设计

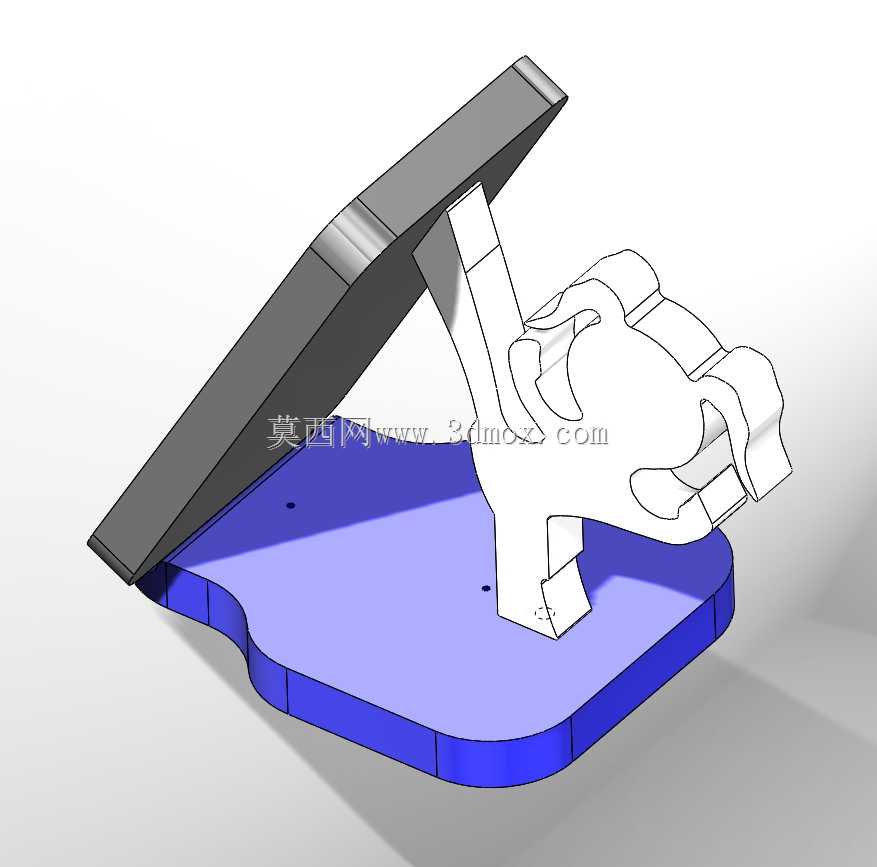

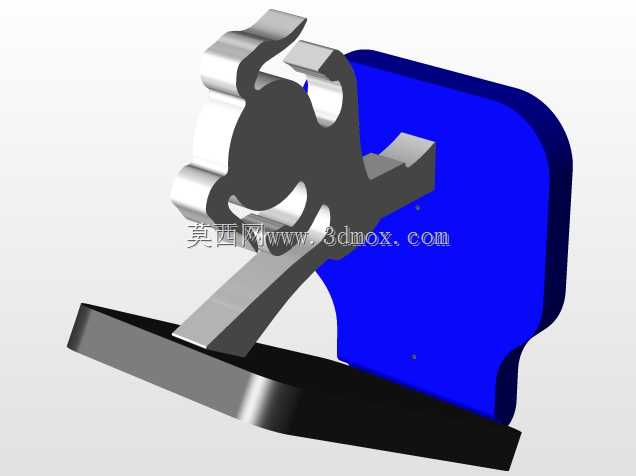

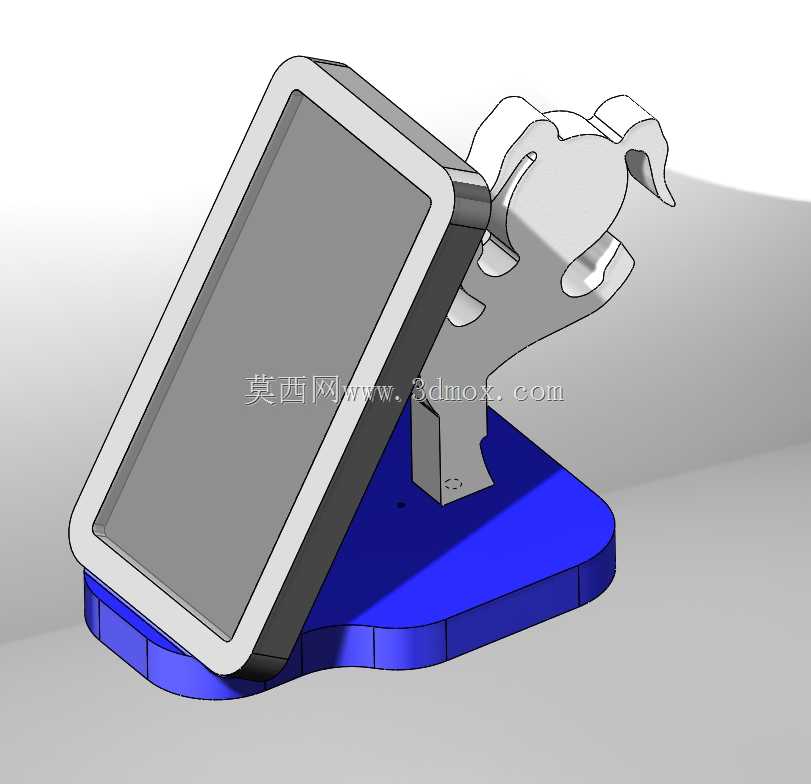

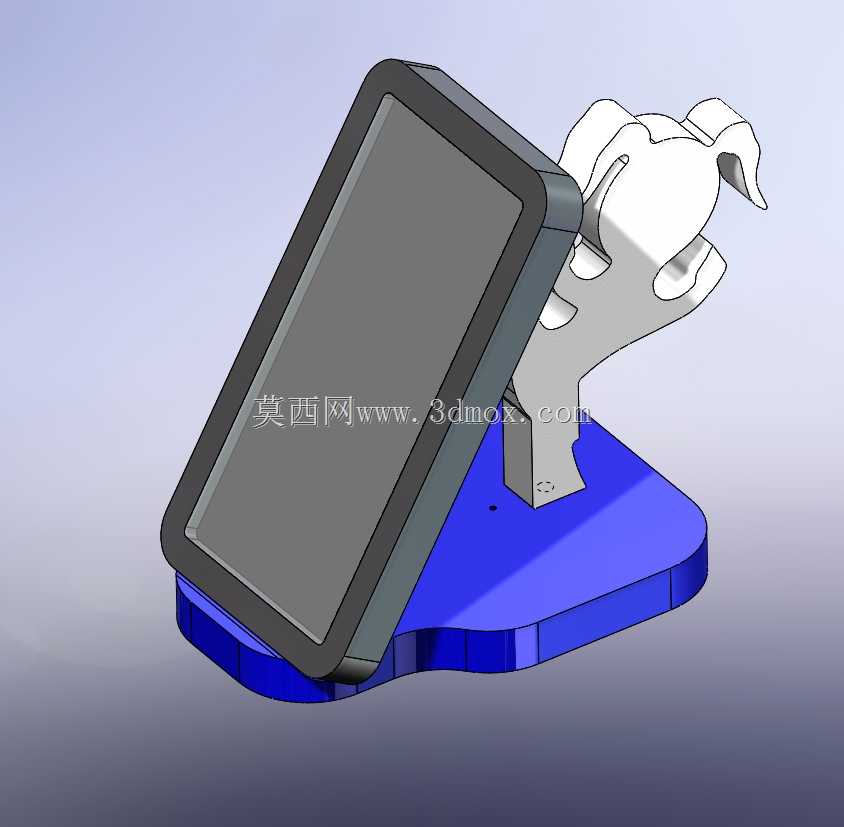

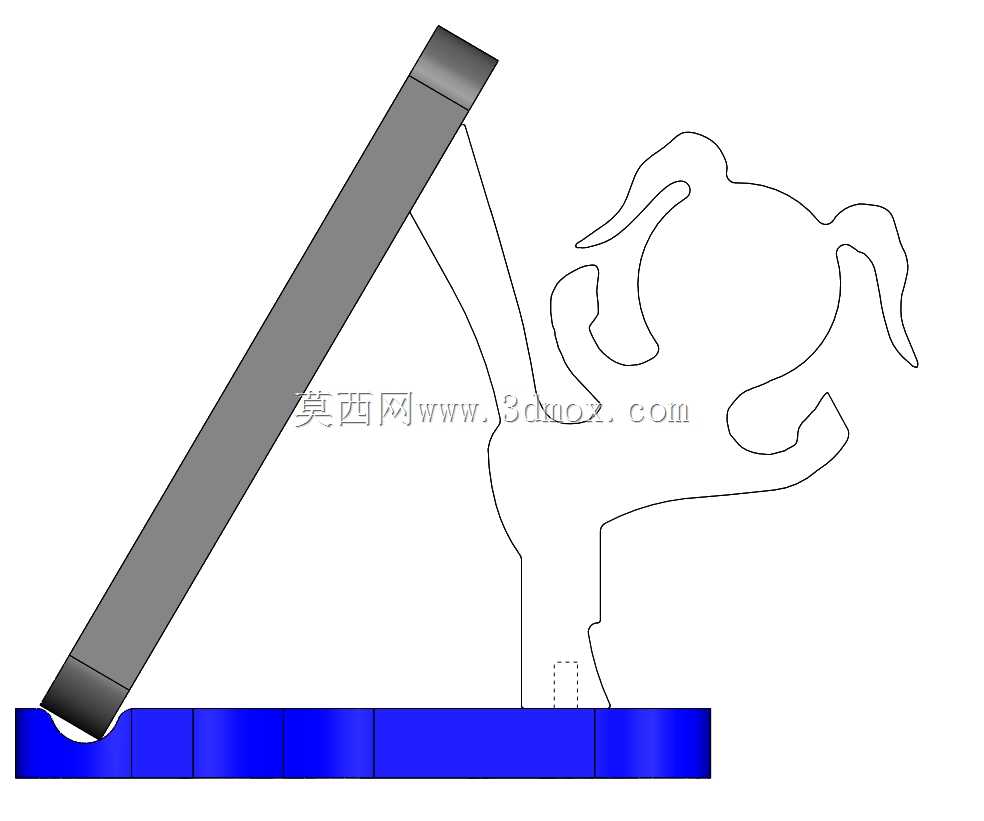

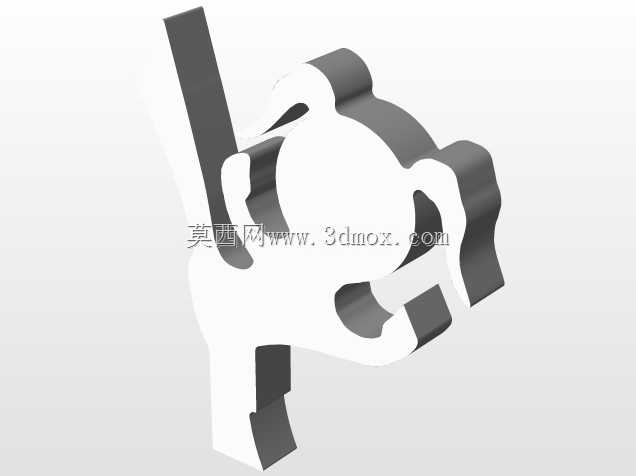

该支撑结构主要面向需要斜向承载、角度限位的工装装夹、小型设备支撑场景，可作为桌面型工装的角度承载支座，也可适配需要固定倾斜角度的检测工位辅助支撑，在小载荷的手动装配工位、样件展示固定场景中也能发挥作用。从结构功能来看，底部的带圆角平板为安装基座，平板上预留的两个安装孔可直接通过螺栓固定在工作台面或者设备基板上，安装边界需保证基座下方无凸起干涉，基座边缘做圆角处理既避免安装时剐蹭操作人员，也能降低应力集中带来的基座断裂风险。上部的斜置平板为承载工作面，可直接承托需要保持倾斜角度的工件、面板类部件，中间的支撑构件采用了类仿生的异形轮廓设计，并非传统的直肋板支撑，这种轮廓是结合有限元受力分析迭代后的结果，在斜向载荷作用下，支撑构件的力流传递路径更顺畅，能有效分散承载面传递下来的压应力，避免局部应力过大导致的结构变形。设计过程中首先确定了承载面的倾斜角度，这个角度是结合多数人工操作工位的舒适视角、小型面板类部件的展示倾斜角度确定的，之后围绕这个倾斜角度搭建支撑传力路径，最初的方案采用等厚度直肋支撑，在受力仿真中发现肋板与上下平板连接的位置应力集中系数过高，反复调整支撑轮廓后，最终采用了这种带曲线过渡的异形支撑形态，既保证了支撑刚度，也减少了不必要的材料冗余。从安装尺寸边界来看，底部基座的长宽尺寸适配常规小型工装的安装间距，上部承载面的尺寸可覆盖多数小型面板、样件的承托需求，整体结构的高度控制在手动操作的舒适区间内，不会因为支撑过高导致操作时手臂悬空疲劳。结构的各连接位置均做了圆弧过渡处理，没有尖锐的直角棱边，在实际加工时无论是采用3D打印快速成型还是采用机加工方式制作，都能减少应力集中点，提升结构的抗疲劳性能，在长期承受静载荷的工况下，不会出现连接位置开裂的问题。支撑构件与上下平板的连接采用一体化衔接设计，没有额外的拼接缝隙，避免了拼接结构带来的装配误差，也能保证传力的连续性，在承受偏载的时候，整体结构的形变会控制在允许的范围内，不会出现承载面倾斜角度偏移的问题。
