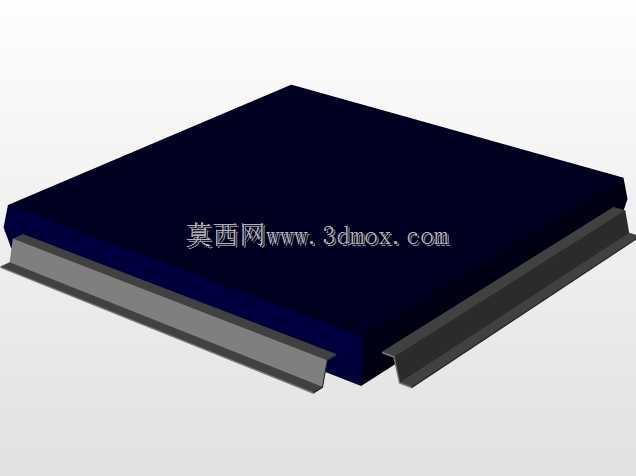

针式打印核心走纸机构三维结构设计

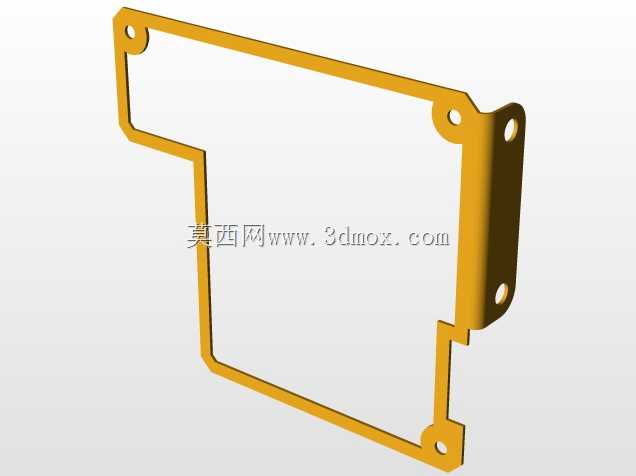

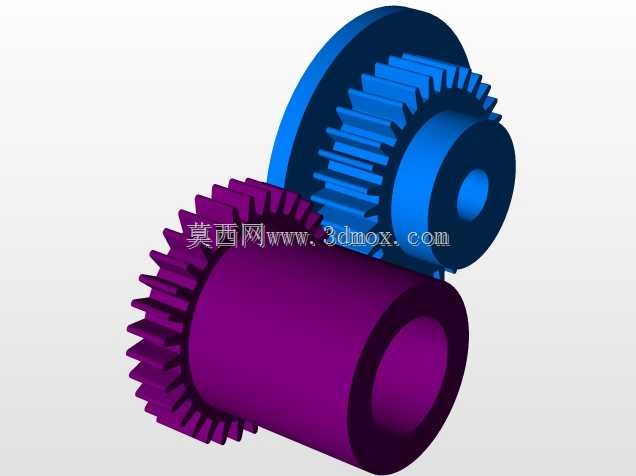

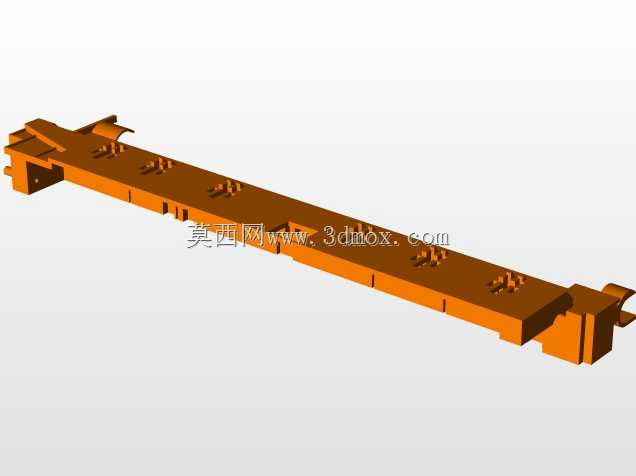

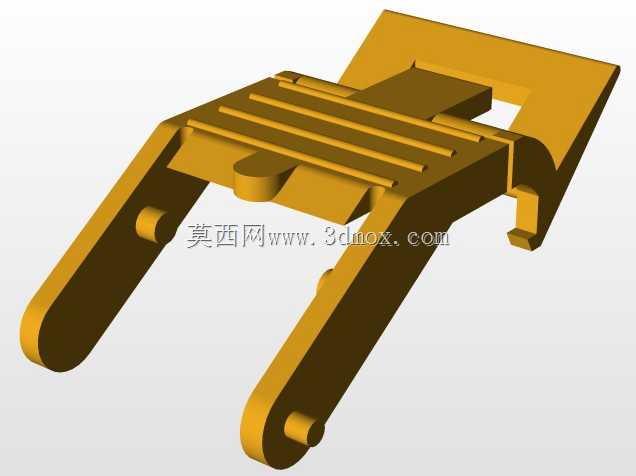

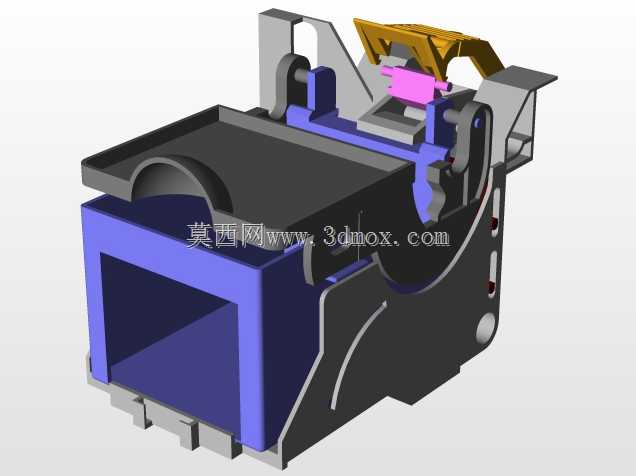

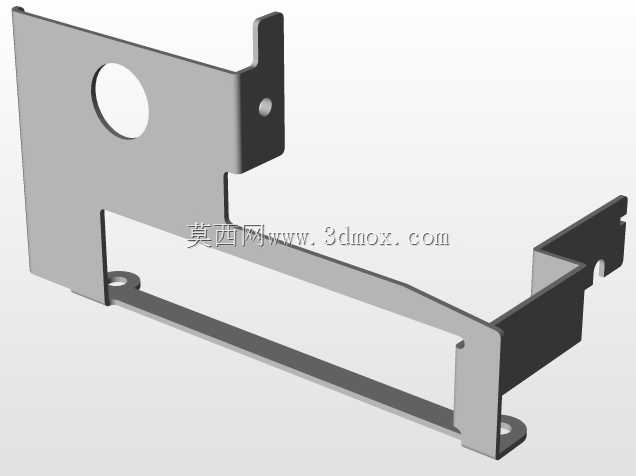

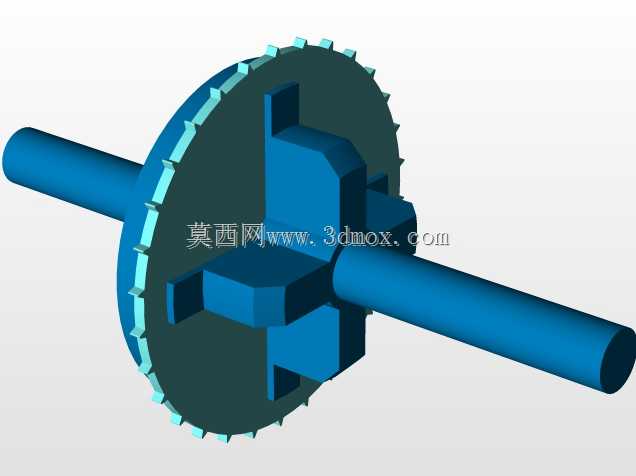

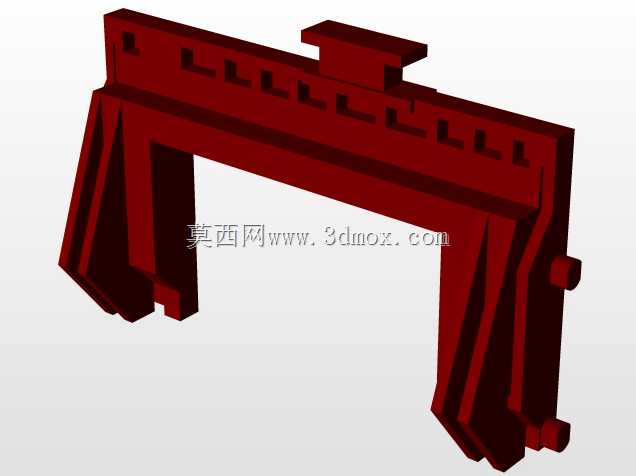

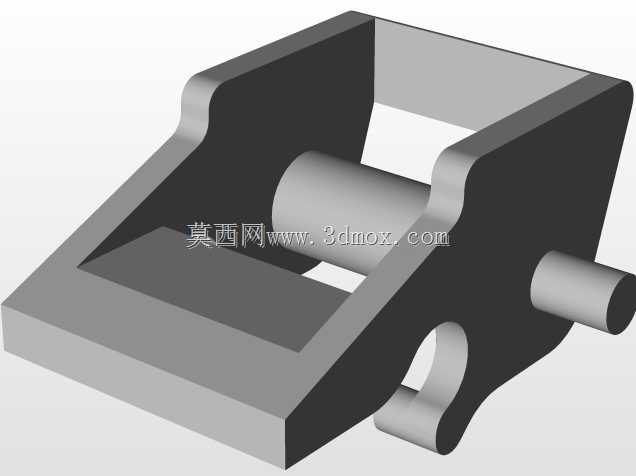

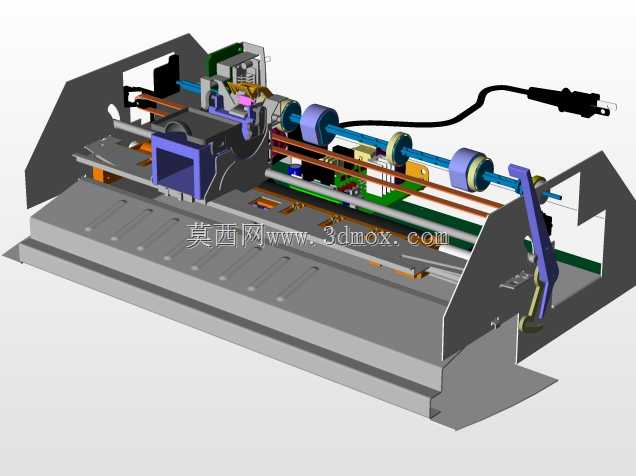

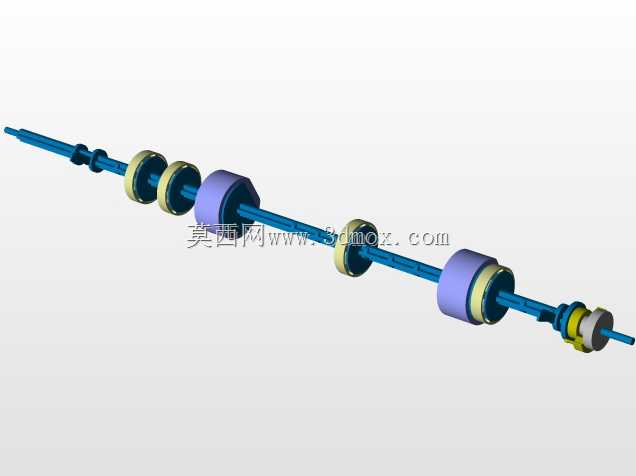

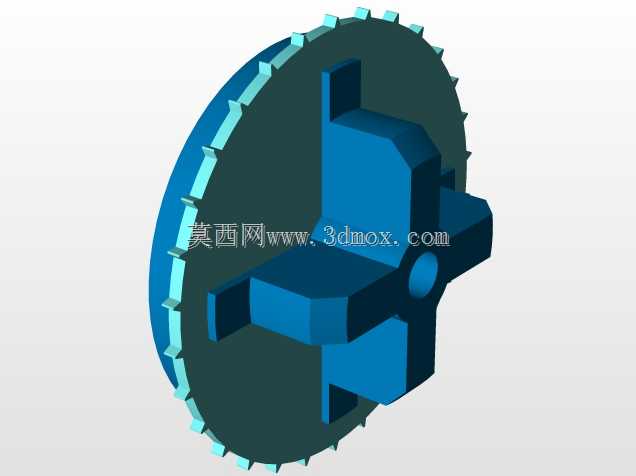

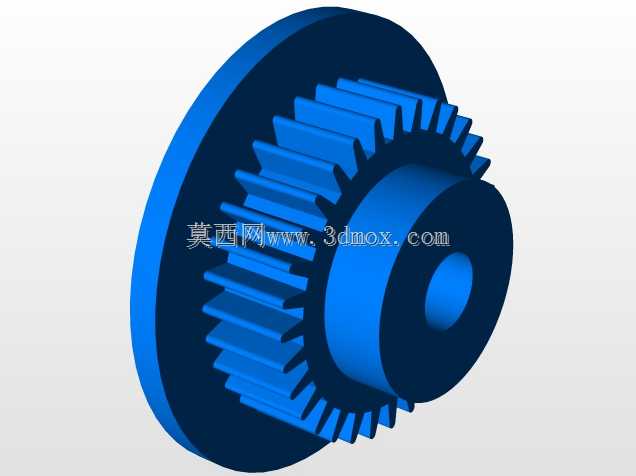

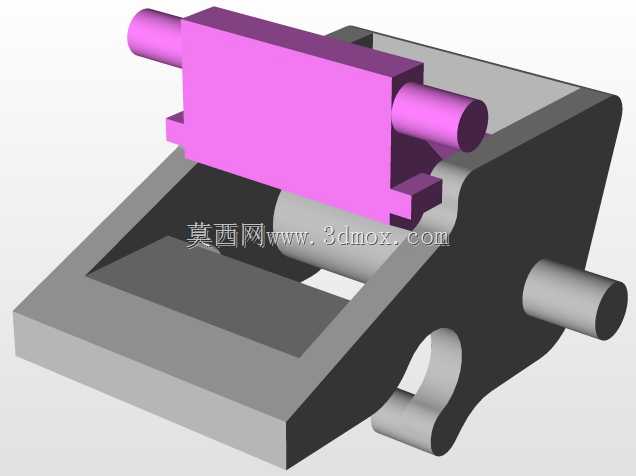

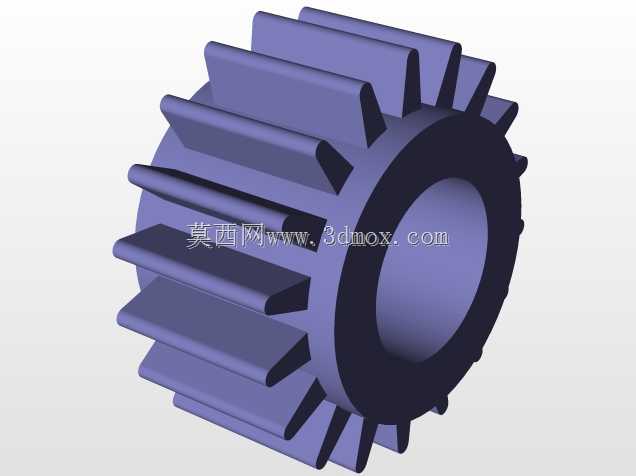

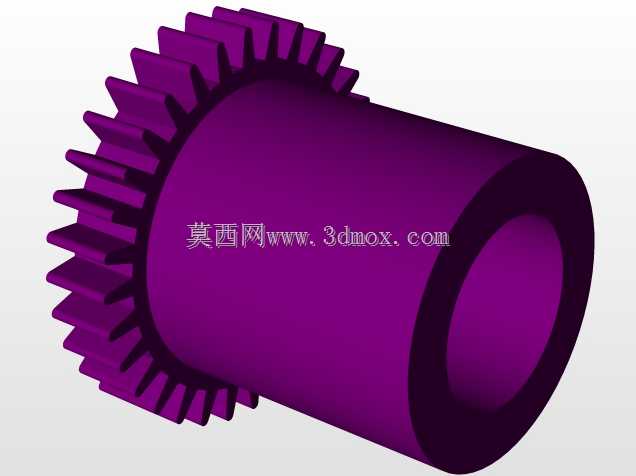

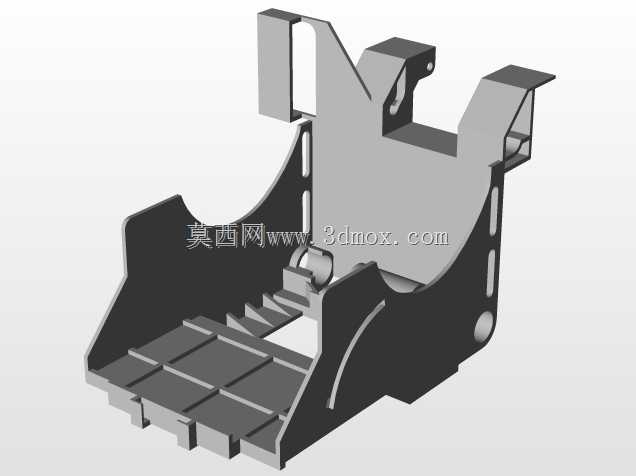

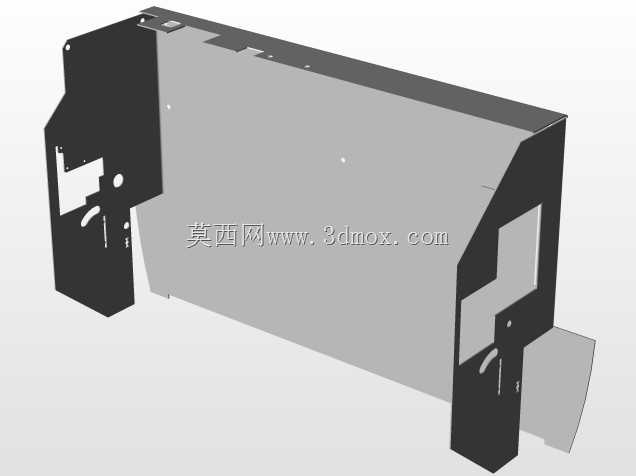

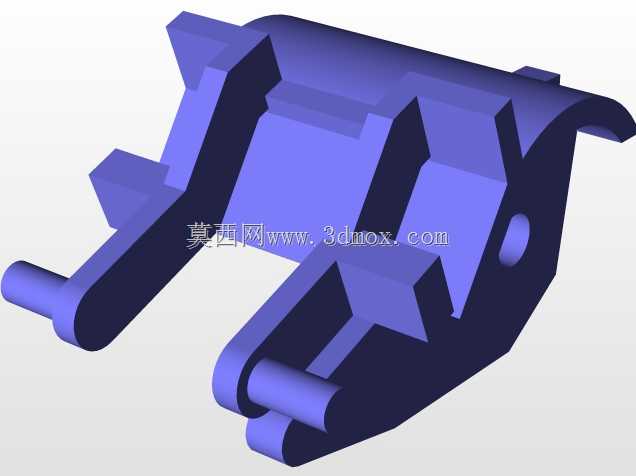

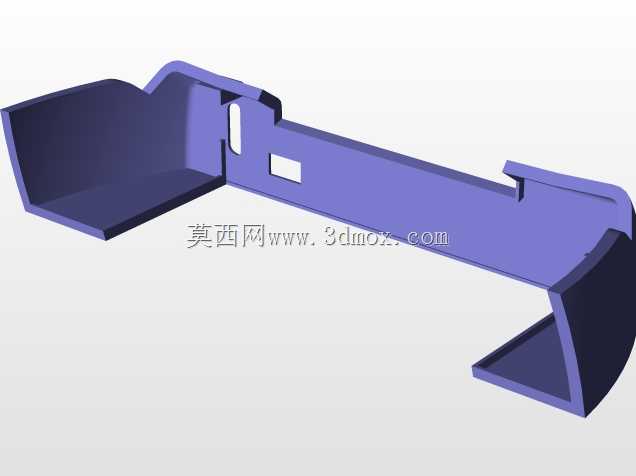

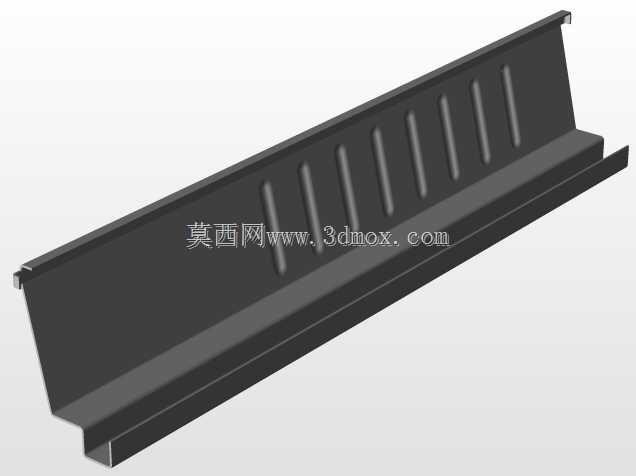

这套针式打印设备的核心走纸与打印执行机构，在办公票据打印、连续单据批量输出场景中应用广泛，尤其适配多联复写纸、连续穿孔纸的走纸定位需求，是传统针式打印机实现稳定打印输出的核心结构载体。从结构设计逻辑来看，整个机构以钣金折弯成型的机架作为安装基准，所有传动、执行部件均依托机架的安装位完成定位，机架两侧的折弯边既承担结构支撑作用，也预留了对应整机外壳装配的卡扣与螺孔位，安装边界完全匹配常规桌面式针式打印机的内部腔体尺寸，横向跨距适配A4幅面纸张的走纸宽度，纵向深度预留了色带架、打印头排线的排布空间，不会出现装配干涉问题。走纸传动部分采用光轴与胶辊配合的结构，多根平行排布的导纸光轴表面做了硬质氧化处理，降低纸张走行过程中的摩擦阻力，同时搭配带压纸轮的摆臂结构，摆臂通过扭簧提供恒定压持力，保证不同厚度的多联纸张都能与走纸胶辊紧密贴合，避免走纸过程中出现打滑、偏移的问题。打印头搭载在横向滑动的字车组件上，字车通过同步带与横向传动光轴配合实现往复运动，字车的滑动衬套采用自润滑材质，无需额外加注润滑脂即可保证长期往复运动的顺畅性，字车行程覆盖A4幅面的全打印宽度，两端设置了橡胶缓冲限位块，避免字车运动到行程端点时出现硬碰撞。传动系统的动力输入端预留了步进电机的安装法兰位，走纸动作与字车横移动作通过齿轮组实现动力分配，齿轮啮合间隙控制在合理范围内，既保证传动精度，也避免齿轮卡滞带来的走纸误差。色带传动的联动结构集成在字车侧方，字车横移过程中通过拨叉结构带动色带盒内的卷带轮单向转动，保证色带始终以恒定速度循环走行，避免色带局部长期受打印针冲击出现破损。整个机构的线缆排布做了专门的走线槽设计，打印头的信号排线、传感器连接线均沿机架内侧的走线卡扣固定，排线预留了足够的弯折余量，适配字车全行程移动时的线缆拉扯需求，不会出现排线磨损、拉扯断裂的问题。从实际装配角度来看，所有零部件的安装顺序遵循从下到上、从基准到附件的逻辑，机架底部的安装脚位设置了减震橡胶垫的安装槽，可降低设备运行过程中的振动传递，提升打印过程的稳定性，走纸通道的进出纸端均做了翻边导角处理，避免纸张进入时被钣金锐边刮损，适配不同克重的打印纸张走行需求。
