凯华1350choc开关PCB热插拔插座结构

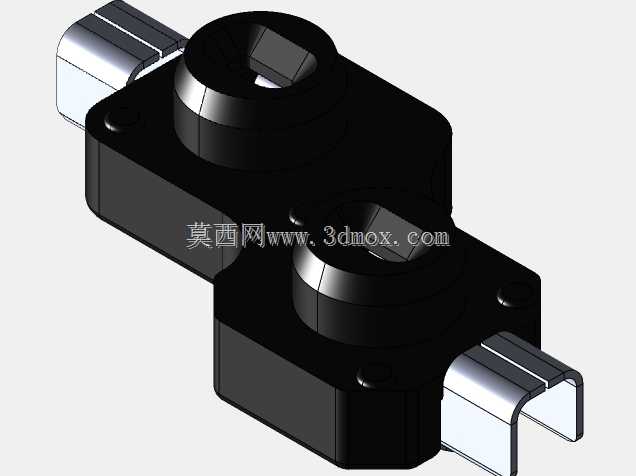

在客制化键盘、薄型输入终端、工业控制按键面板的PCB设计环节中，这类热插拔插座是实现轴体免焊更换的核心连接部件，区别于传统直插轴座的焊接固定方式，该结构允许使用者在不借助焊接工具的前提下快速更换轴体，既满足终端用户的个性化轴体搭配需求，也能在生产环节降低焊接不良带来的返修成本，尤其适配薄型choc矮轴的安装场景，填补了矮轴方案热插拔连接的结构空白。从结构设计逻辑来看，该插座的整体轮廓围绕choc轴体的插脚定位做了针对性优化，两侧伸出的金属夹持弹片采用对称式悬臂结构，弹片的弯折角度、夹持间隙经过反复校核，既保证轴体插脚插入后有足够的接触正压力，避免使用过程中出现接触不良、按键触发失灵的问题，又能控制插拔力在合理区间，防止插拔力过大导致轴体插脚弯折或者PCB焊盘脱落。主体绝缘基座采用耐高温工程塑料材质，外形上做了两处定位凸台，与PCB上对应的定位孔配合，能够在过炉焊接时快速定位，避免回流焊过程中插座出现偏移，基座的高度严格匹配choc矮轴的安装高度要求，不会额外增加键盘整体的堆叠厚度，适配超薄键盘的结构设计需求。安装边界方面，该插座在PCB上的占用空间经过紧凑化设计，相邻两个插座的中心距严格匹配标准choc轴的按键间距，不会出现相邻轴座干涉的问题，焊盘位置采用对称式布局，兼容常规的PCB布线规则，金属弹片的焊接端做了加宽处理，提升焊盘与插座的连接强度，能够承受至少上百次的轴体插拔而不出现焊盘脱落的问题。在实际应用中，这类插座除了用于常规客制化键盘，还可拓展到工业控制的薄型按键面板、便携式输入设备等场景，设计时充分考虑了矮轴的安装公差，基座上的轴体导向斜面能够引导轴体插脚顺利对准夹持弹片，即便是盲插操作也能顺利完成轴体安装，不会出现插脚顶偏、弯折的情况。绝缘基座的边缘做了圆角处理，避免组装过程中划伤操作人员或者周边线材，同时基座底部与PCB表面预留了微小的排气间隙，过炉焊接时不会因为气体滞留导致虚焊、浮高的问题。金属弹片的表面做了镀金处理，提升接触可靠性与抗氧化能力，长期使用也不会出现接触电阻增大的问题，保证按键触发的稳定性。
