D-sub15针2线连接器结构设计

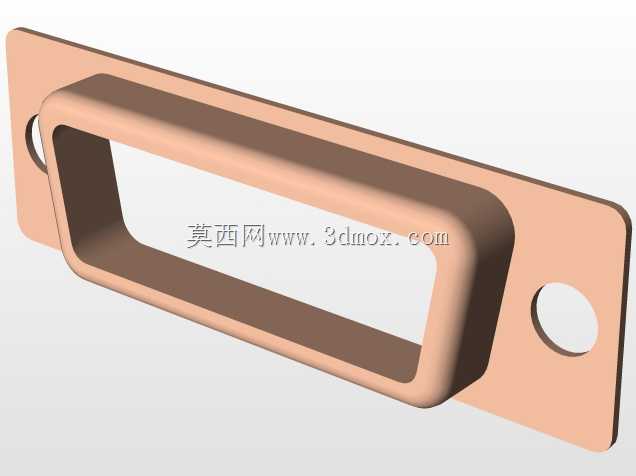

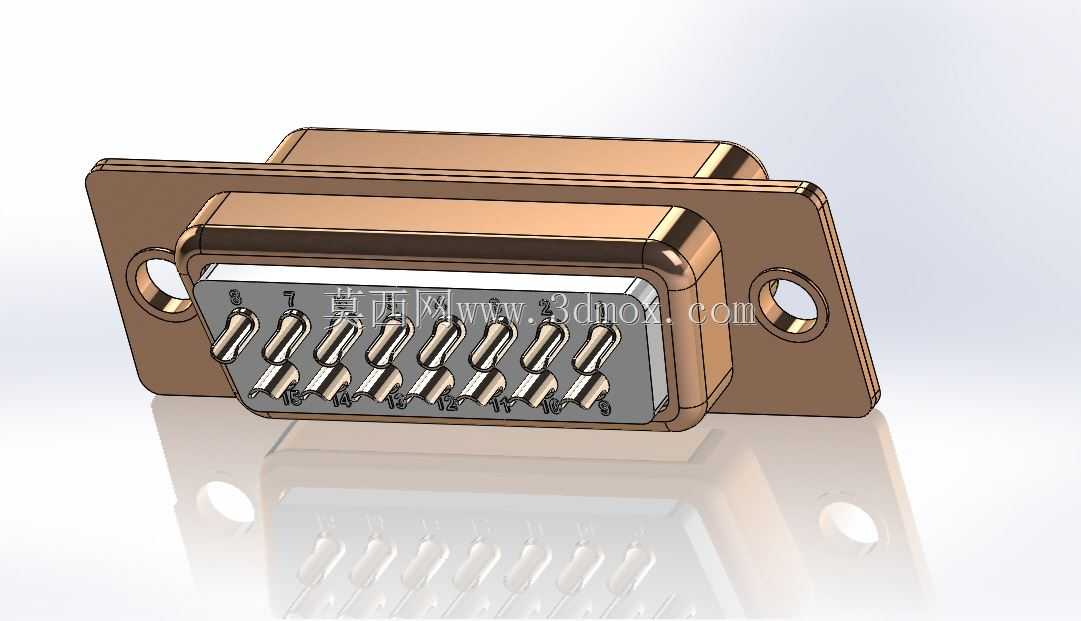

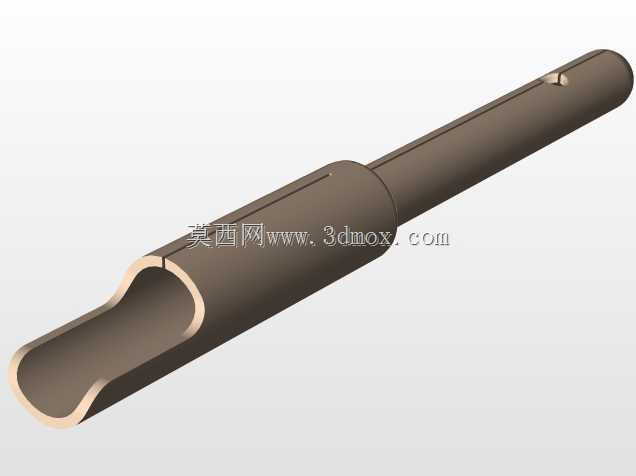

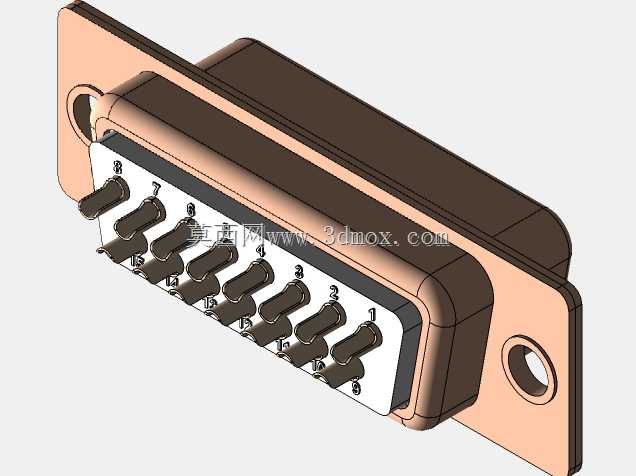

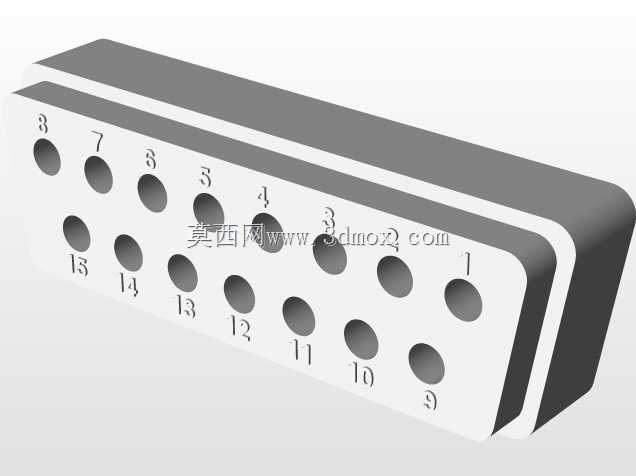

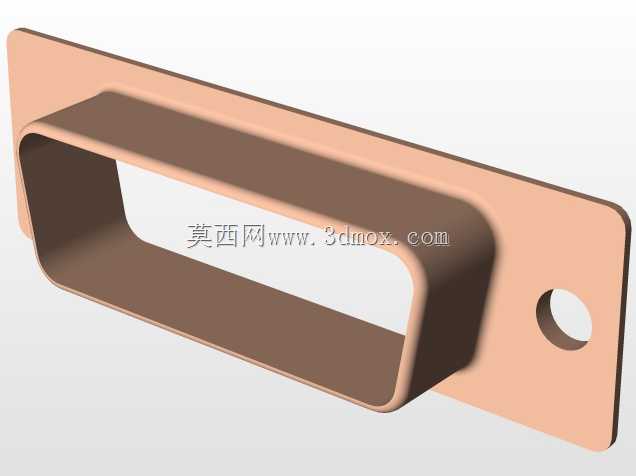

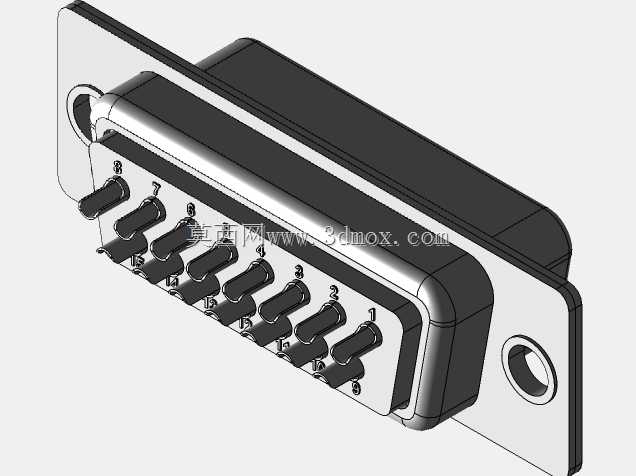

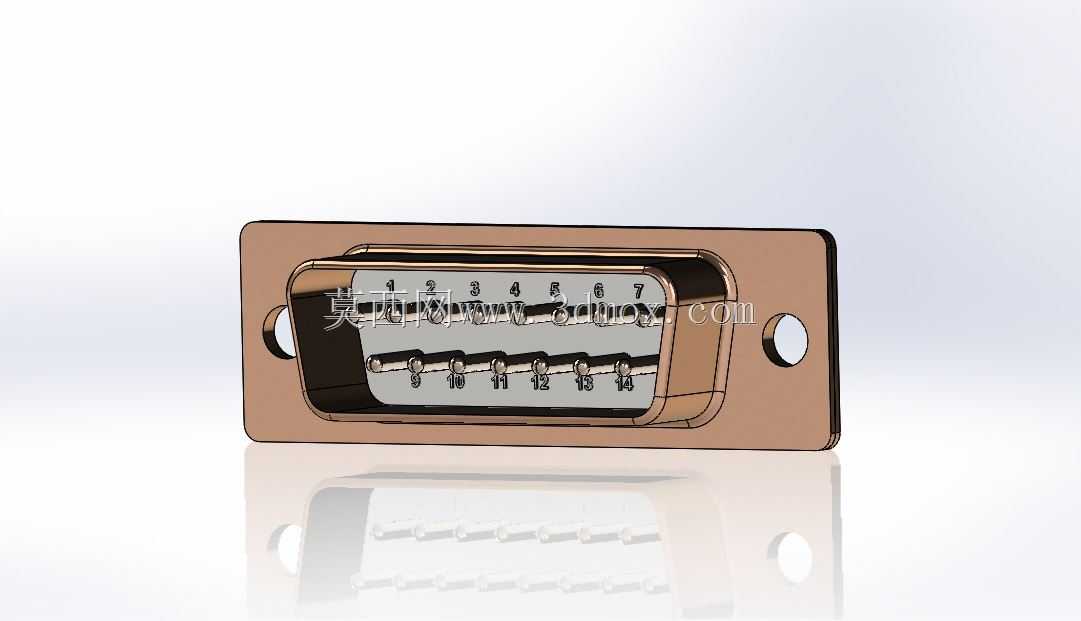

这款D-sub15针2线连接器，是工业控制、通讯设备、测试仪器领域常用的信号互连部件，日常在工控IO端口、老旧串口通讯设备、工业采集卡的外接接口上十分常见，主要承担多路低频信号的稳定传输功能，部分场景下也可承载小功率供电回路的连接需求。从结构设计来看，整体采用D型防呆壳体结构，金属外壳做了圆角钝化处理，既可以避免安装时划伤操作人员，也能在插接过程中提供足够的结构强度，抵御常规的插拔外力冲击。两侧带安装孔的固定耳是设计中重点考量安装边界的部分，固定耳的开孔尺寸适配标准M2.5安装螺丝，两个安装孔的中心距完全符合行业通用安装规范，能够直接匹配标准面板开孔尺寸，不需要额外做安装位的定制修改，设备面板开孔时只要按照标准D-sub15的开孔轮廓加工，就能实现快速装配。插针部分采用两排交错排布的布局，15根插针的针距严格遵循D-sub连接器的通用间距标准，插针根部做了台阶限位结构，装配时可以精准卡在绝缘基座的定位槽内，避免插针在反复插拔过程中出现移位、退针的问题，绝缘基座采用耐温绝缘材质，能够隔绝相邻插针之间的信号干扰，同时在焊接接线时可以耐受常规波峰焊或者手工焊接的温度，不会出现基座融化变形的情况。尾部出线位置做了束线结构设计，适配2线出线的场景，线缆接入后可以通过尾部的固定结构锁紧线缆外皮，避免线缆拉扯直接作用在插针焊接点上，提升连接的抗拉扯性能。金属外壳的镀层处理兼顾了防锈和电磁屏蔽的需求，装配后外壳可以和设备面板的接地端连通，形成连续的屏蔽腔体，降低外界电磁干扰对内部传输信号的影响，在工业现场复杂电磁环境下也能保证信号传输的稳定性。建模过程中对插针的倒角、壳体的折弯圆角、安装孔的沉台结构都做了还原，能够直接用于设备面板的接口装配干涉检查，也可以作为连接器选型时的结构参考，核对安装空间、插针定义匹配度的时候可以直接调用模型做装配验证，减少实物试装的环节，提升结构设计的效率。
