适配keystone模块的PS2机箱扩展面板

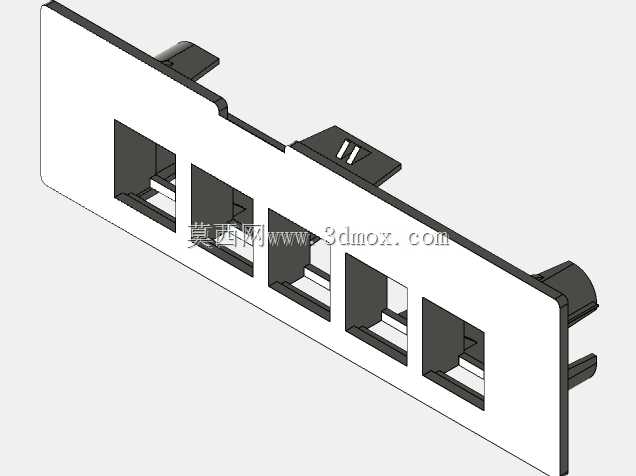

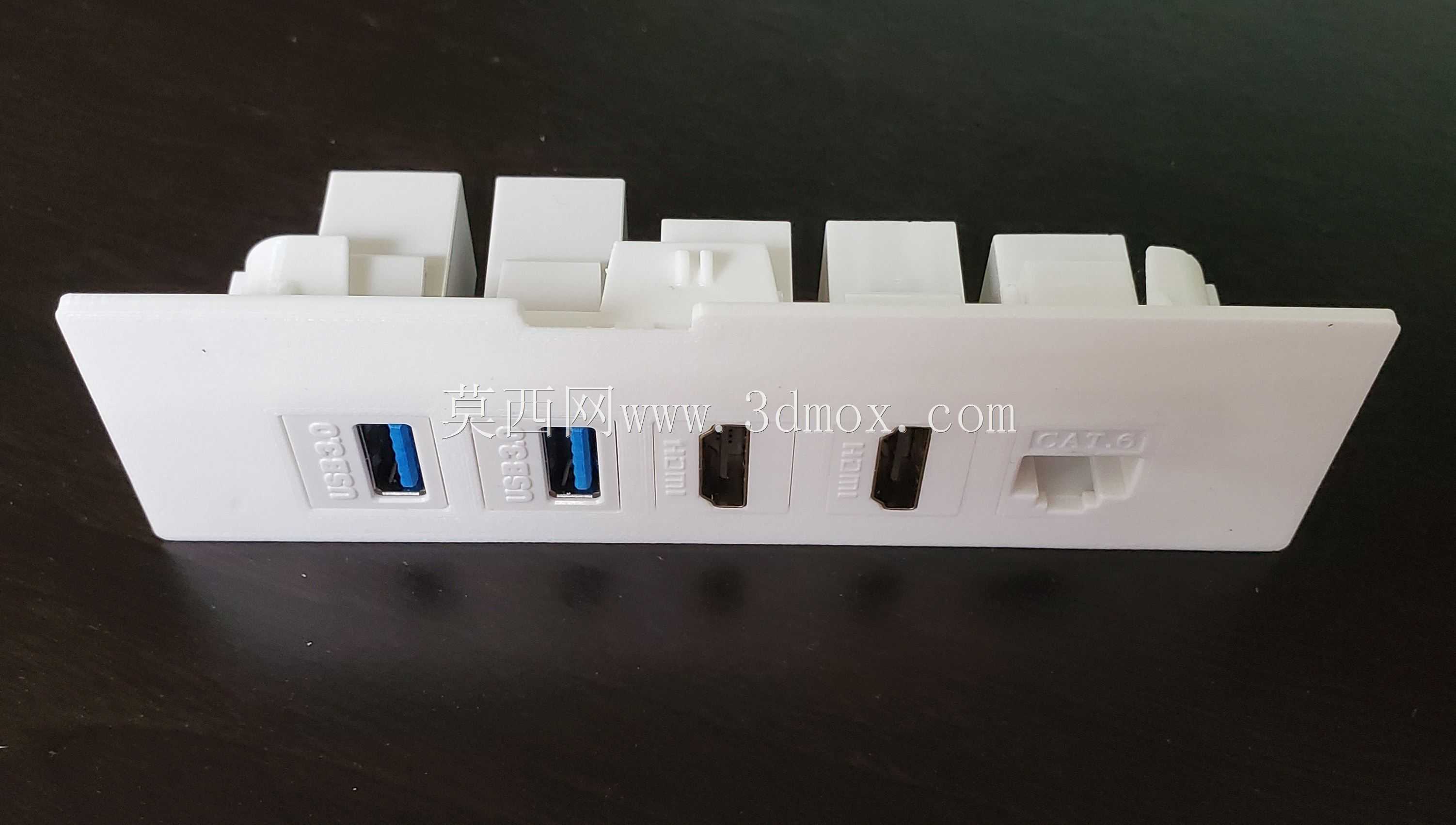

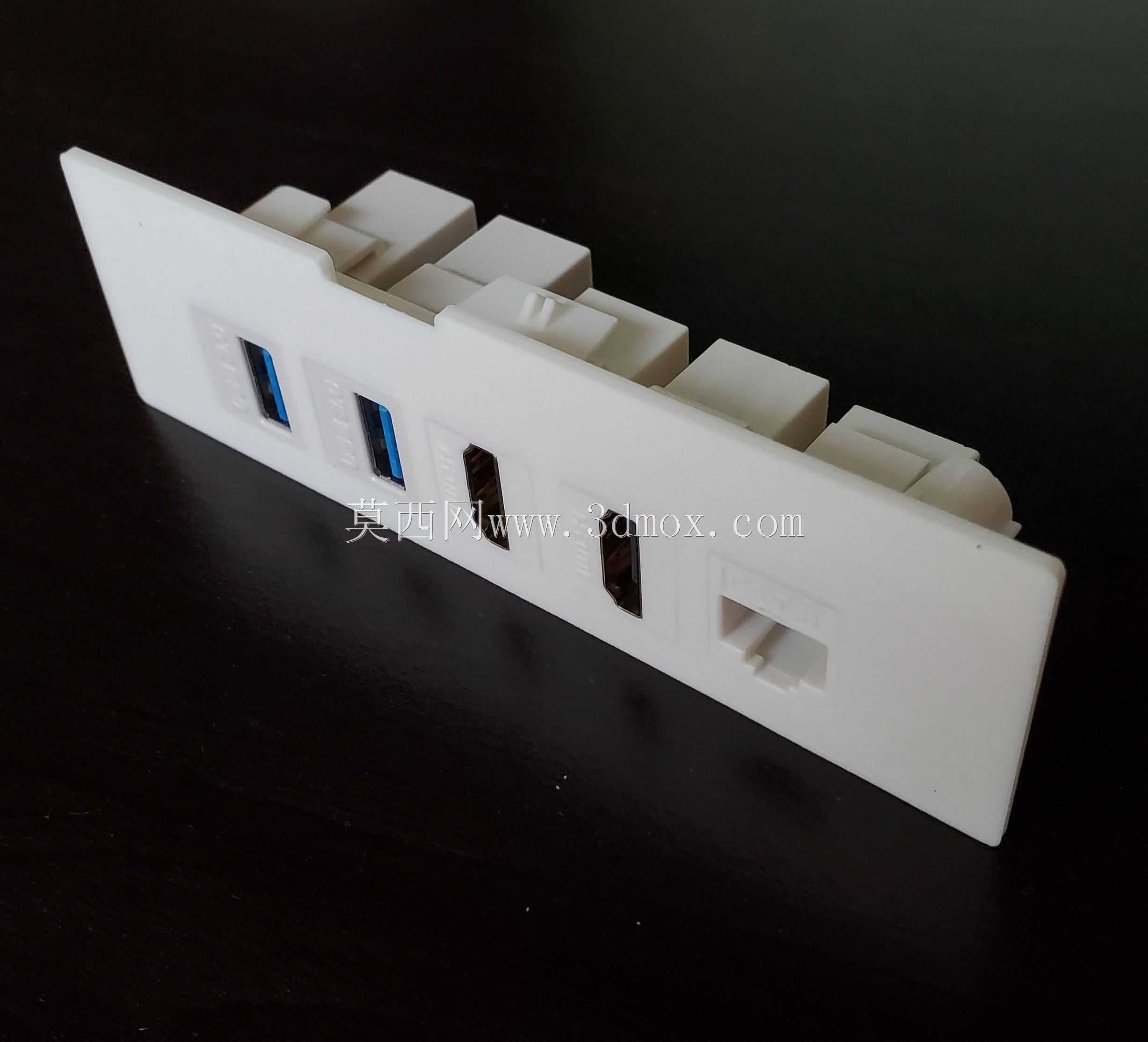

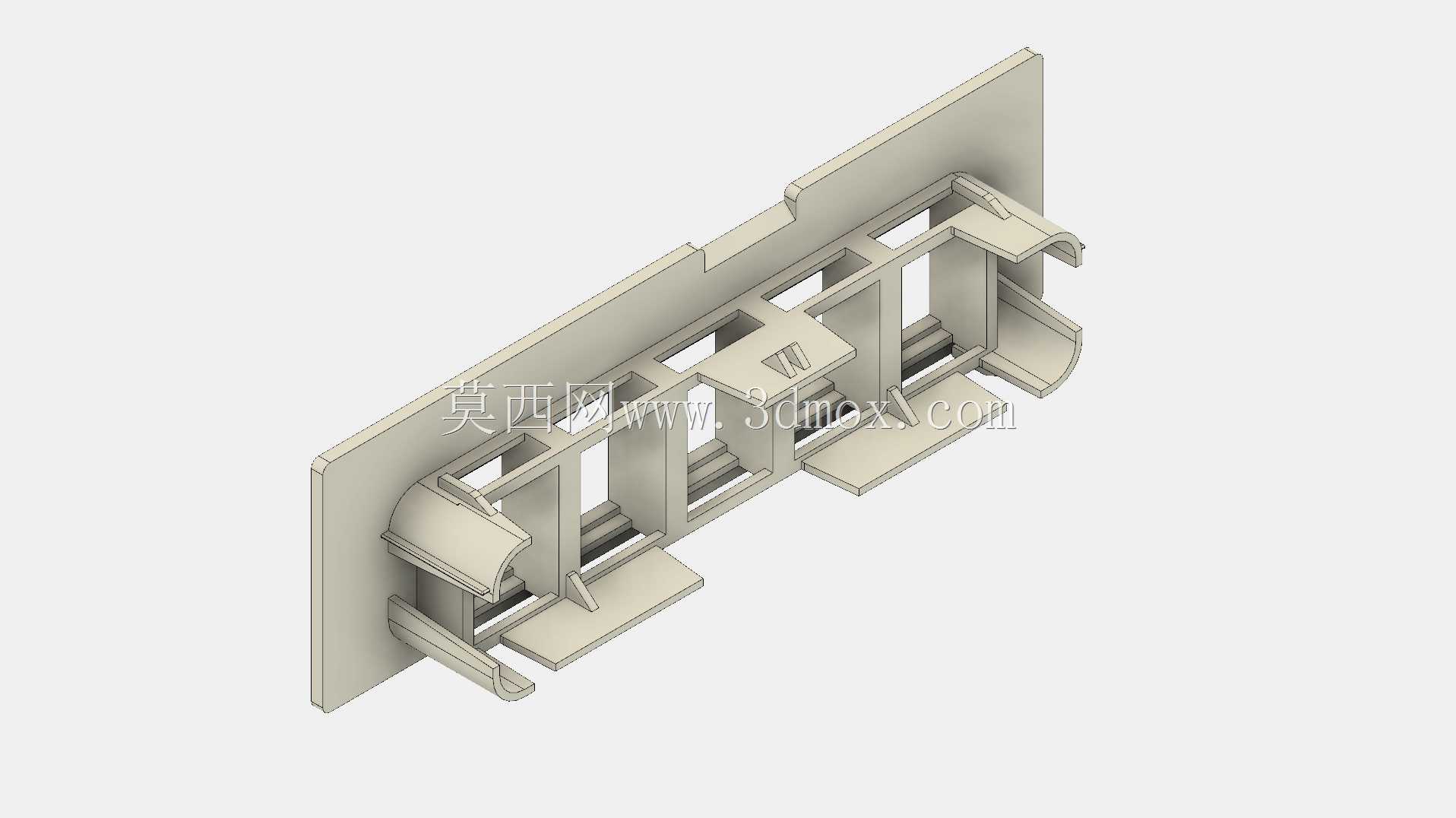

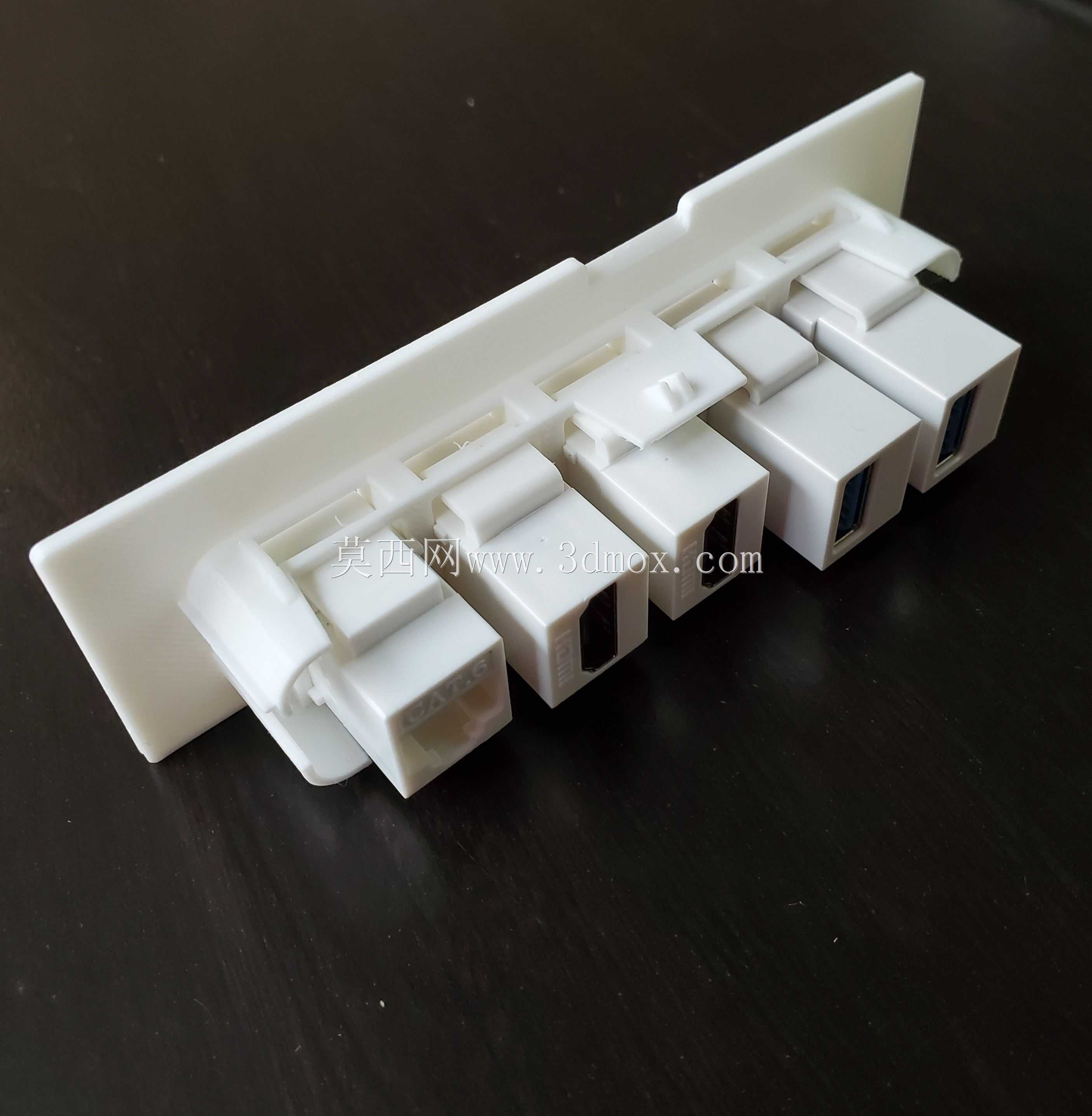

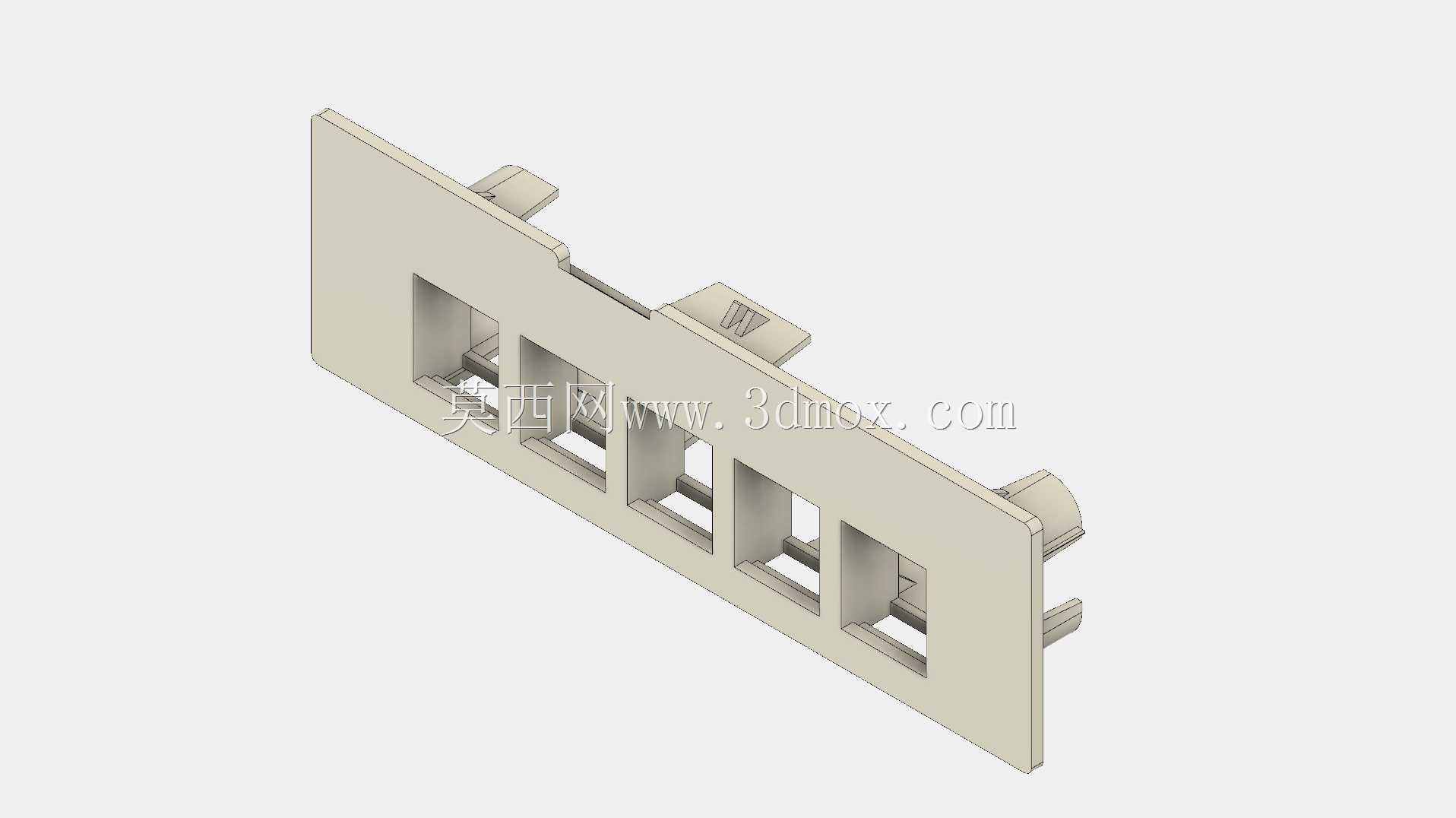

这款扩展面板主要面向复古游戏主机改装场景，针对PlayStation2原装机箱的后置扩展位做适配设计，解决在PS2机箱内部加装树莓派等迷你计算模块后，外接接口无法顺畅引出的实际问题，同时保留原机外观的完整性，避免在机箱外壳上额外开孔破坏原有结构。面板整体采用长条形薄壳结构，厚度适配标准keystone卡扣的安装深度，整体外轮廓完全贴合PS2原扩展槽的安装边界，两侧预留的螺丝孔位与原机箱扩展架的固定点位完全对齐，安装时无需对原机箱结构做任何切削打磨，直接替换原有扩展挡板即可完成固定。面板共设置5个标准keystone模块安装位，兼容市面上常规的CAT6网口、HDMI接口、USB3.0接口、同轴电缆接口等通用keystone规格适配模块，用户可根据自身改装需求灵活搭配接口类型，无需针对特定接口重新开模制作面板。设计过程中优先考虑卡扣配合的公差控制，每个keystone插槽的卡扣尺寸做了0.2mm的适配余量，既保证模块插入后不会出现松脱晃动，也不会因为公差过小导致模块插拔卡滞，反复插拔接口时不会带动模块从面板上脱出。面板背部的限位筋完全贴合PS2机箱内部的扩展架轮廓，安装后不会与机箱内部的原有主板、电源、排线等部件产生干涉，面板表面做了哑光平面处理，与PS2原机白色塑料外壳的质感保持一致，安装后无明显违和感。针对3D打印的成型特性做了专门的结构优化，所有壁厚控制在1.2mm的均匀厚度，避免打印过程中出现厚薄不均导致的翘曲变形，面板上所有棱角均做了0.3mm的圆角过渡，既减少打印过程中的应力集中，也避免安装时锐边划伤手部或线材。接口排布上做了间距优化，相邻两个keystone位之间预留足够的插拔空间，插入大体积的HDMI接头或者USB接头时不会出现互相干涉的情况，每个接口的对位精度控制在0.1mm以内，模块插入后接口端面与面板表面齐平，不会出现凹陷或者突出过多的问题。面板的安装固定方式完全沿用原机扩展架的固定逻辑，除了两侧的螺丝固定位，侧边的卡扣结构也与原扩展挡板的卡扣尺寸一致，推入机箱扩展槽后可先通过卡扣实现预固定，再拧入螺丝完成最终锁紧，安装流程与原机配件的安装逻辑完全一致，普通用户无需额外工具指导即可完成拆装。
