海盗船LL120机箱散热风扇结构设计

这款120mm规格的轴流散热风扇，主要面向台式电脑机箱散热、水冷排配套散热、ITX/MATX/ATX各类机箱的风道搭建场景，也可拓展用于小型工控设备、桌面电子装置的主动散热场景，是PC改装、硬件升级、散热系统搭建中常用的标准规格部件。从实际使用角度看，这类120mm风扇是目前DIY装机领域通用性最高的散热部件，既可以作为机箱进风、出风风扇搭建整机风道，也可以适配120/240/360规格的一体式水冷排、分体式水冷冷排，通过主动气流带走冷排鳍片蓄积的热量，还可用于硬盘笼、显卡支架等位置的定向散热，覆盖绝大多数桌面级电子设备的主动散热需求。

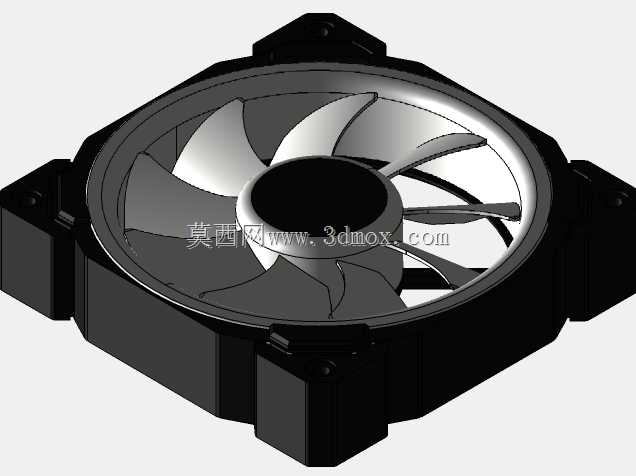

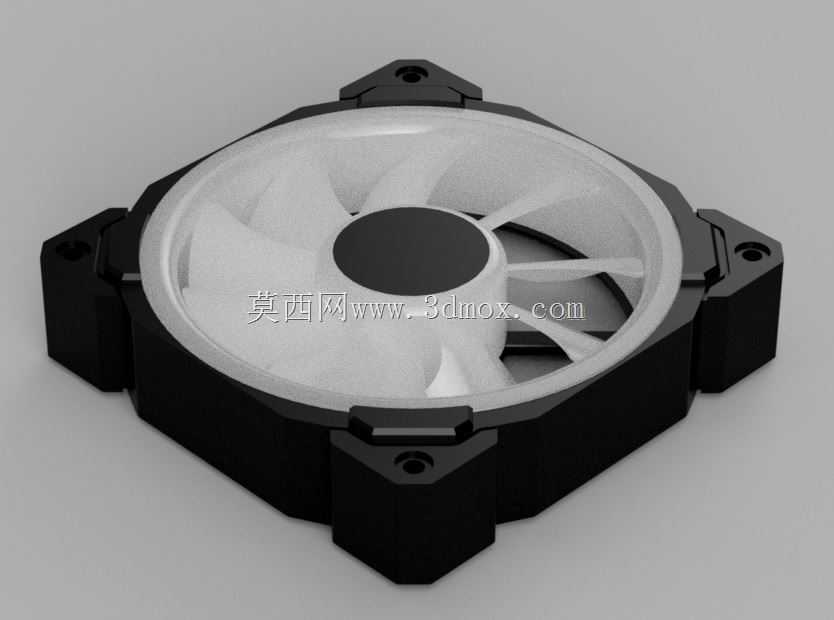

设计上采用标准120mm方形安装框架，四个角预留标准安装孔位，孔位间距符合行业通用的105mm安装孔距规范，兼容绝大多数机箱、冷排、散热支架的安装位，安装边界清晰，不需要额外修改安装结构即可直接适配标准固定位。框架边角做了加厚减震结构设计，实际装配时可以搭配橡胶减震钉使用，降低风扇高速运转时的震动传递，减少整机共振产生的噪音。扇叶部分采用曲面径流设计，七片扇叶的曲率经过气流优化，在相同转速下可以获得更高的风压与风量，兼顾进风效率与送风距离，扇叶边缘做了切角处理，降低扇叶切割空气产生的风噪，提升日常使用的静音表现。框架中部的轮毂区域做了内凹设计，预留了RGB灯环的安装空间，对应这款带灯风扇的发光结构布局，灯环嵌入框架与扇叶的衔接位置，光线可以顺着扇叶曲面均匀扩散，不会出现局部漏光、光斑不均的问题。

建模过程中严格还原实物的装配公差，框架的壁厚、安装孔的沉头深度、扇叶与框架的间隙都按照实际量产产品的尺寸还原，扇叶与轮毂的连接筋做了等厚处理，保证结构强度的同时减少注塑生产时的缩痕风险。框架四个角的安装位做了加厚处理，避免螺丝锁附时出现柱位开裂的问题，扇叶的转动间隙控制在1.2mm，既不会出现扇叶蹭框架的问题，也不会因为间隙过大导致风压泄漏损失。从结构设计角度看，这款模型完整还原了风扇的所有外部结构与装配特征，既可以用于PC装机的虚拟布局仿真，验证机箱内部风道走向、部件干涉情况，也可以作为散热系统设计的参考模型，用于小型设备散热方案的结构适配，还可以作为DIY改装项目的结构基准，用于定制风扇罩、灯效改装件等周边配件的设计开发。
