威光YJF15050HB-2N轴流散热风机结构设计

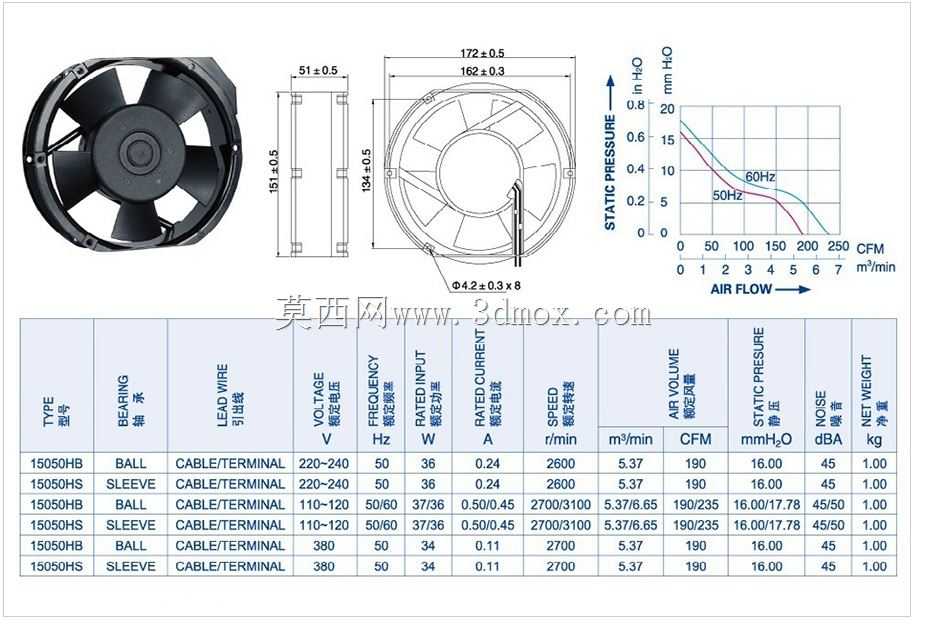

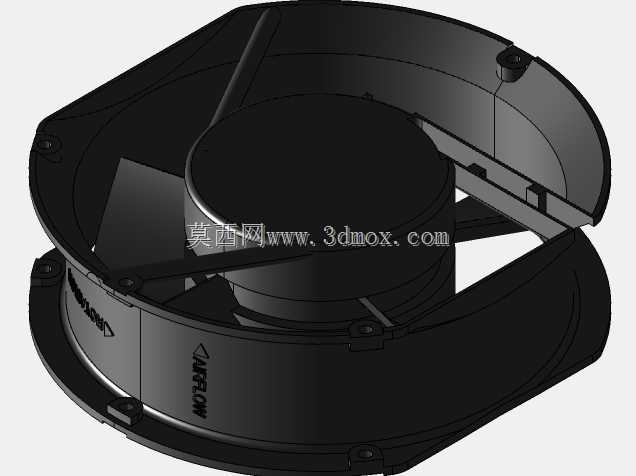

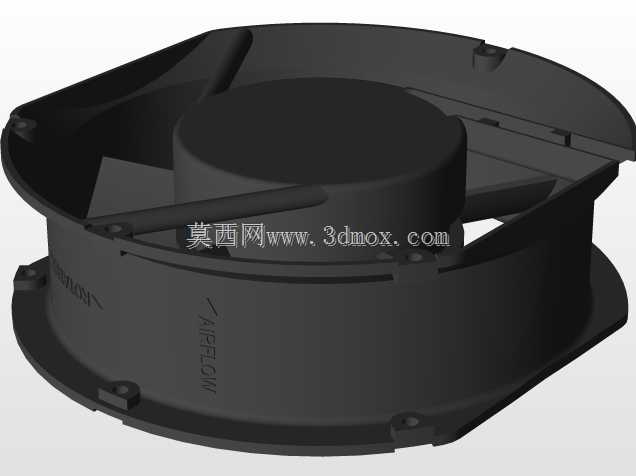

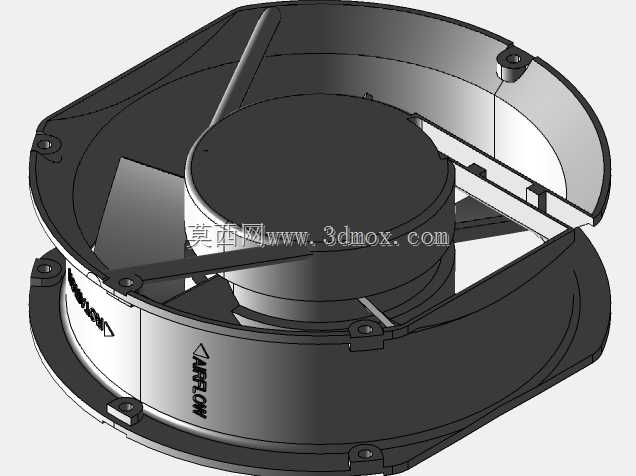

这款轴流散热风机的三维结构设计，核心围绕机柜、工控设备、电力装置的强制风冷需求展开，在做结构建模时，首先要明确其安装边界：外框为标准150mm见方的圆角结构，整体厚度50mm，四个安装角预留了适配M5螺丝的沉孔位，孔位中心距严格对齐行业通用安装尺寸，可直接替换同规格常规轴流风机，无需额外改动安装面板的开孔尺寸，适配性覆盖绝大多数标准15050规格风机的安装场景。从实际使用场景来看，这类风机常被部署在通讯机柜、变频控制柜、小型工业设备的通风槽位，也可配套在充电桩、UPS电源、工业焊机的散热风道内，负责将设备内部积聚的热量通过定向气流带出腔体，避免功率器件因过热触发降频或损坏。建模过程中，叶轮部分的叶片倾角做了针对性优化，每片叶片的翼型截面沿径向做了渐变扭转，既保证轴向出风的风压足够，又能控制叶片旋转时的气流紊流，降低运行过程中的风噪。外框采用一体注塑的加强筋结构，在电机固定位与外框之间设置了四根对称的支撑筋，筋位厚度做了渐变处理，既保证支撑强度，避免长期运行产生共振，又尽可能减少筋位对出风气流的阻挡。电机仓位于风机中心，结构上预留了标准的轴承安装位与绕组容纳空间，外端的端盖与外框做了卡扣加螺丝的双重固定结构，方便后期维护时拆解更换轴承。接线端设置在风机外框的侧边凸起位，预留了走线槽与压线结构，可适配不同线径的电源引线，避免引线被叶轮剐蹭。建模时对所有配合面都做了公差预留，比如外框与安装面板的贴合面做了0.2mm的平面度冗余，叶轮与外框内壁的间隙控制在1.5mm，既避免旋转时产生擦碰，又不会因间隙过大导致风压泄漏。出风侧的导流边做了圆弧过渡，引导气流沿轴向平顺导出，减少出口处的涡流损耗。这类风机的结构设计不需要复杂的传动机构，核心是平衡风量、风压、噪音与安装兼容性，建模时还原的每一处细节，都对应实际生产装配与现场使用的需求，比如安装角的沉孔深度控制，要保证螺丝锁紧后头部不突出风机表面，避免安装时与面板产生干涉；外框侧边的导向缺口，方便安装时快速对位，提升装配效率。
