台式机CPU散热用轴流电脑风扇结构设计

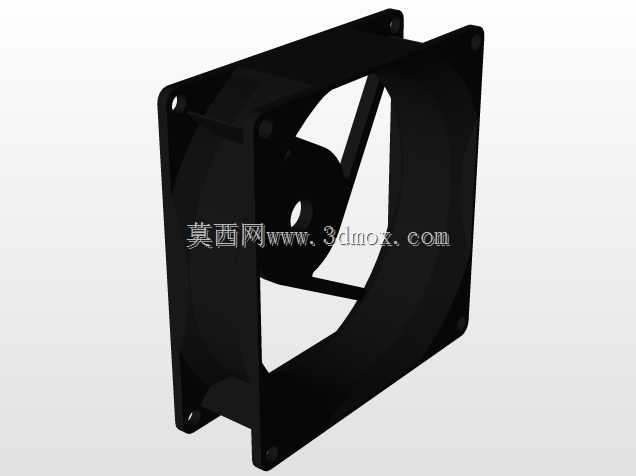

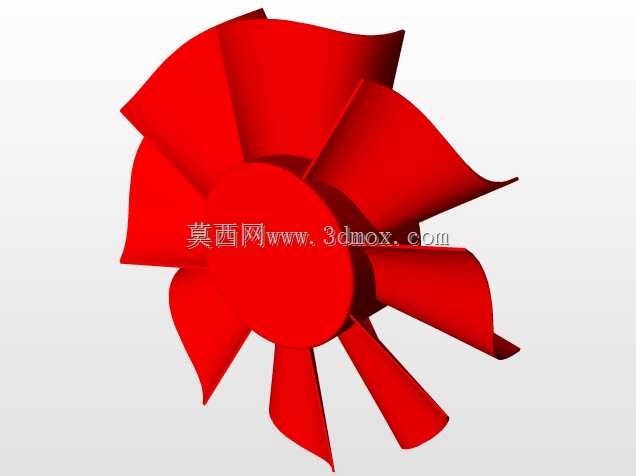

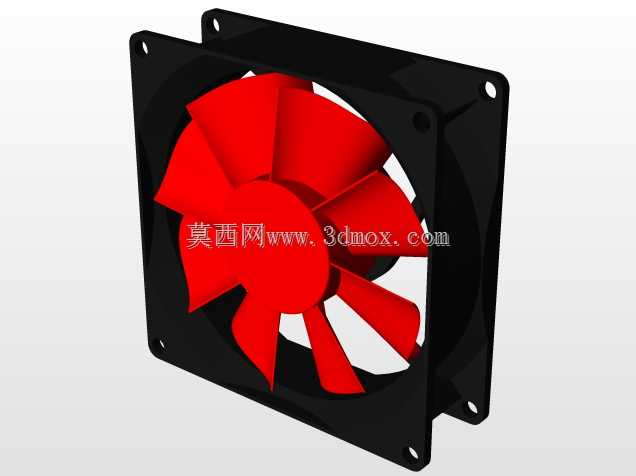

日常做PC硬件结构适配、小型工控机散热方案选型时，这类标准方形轴流风扇是接触频率极高的部件，很多刚入行的建模新手容易忽略这类小部件的安装边界细节，导致后续整机装配时出现干涉、固定孔位错位的问题。这款风扇采用行业通用的方形外框结构，四个角预留的沉头安装孔是按照PC机箱、CPU风冷散热器的通用安装间距设计的，孔位做了沉台处理，装配时螺丝头不会突出外框平面，避免和机箱侧板、散热鳍片产生刮蹭，外框的厚度控制也兼顾了结构强度和通风截面积的平衡，不会因为框体过厚挤占有效进风空间。扇叶采用七叶大倾角后掠式设计，建模时特意做了叶根到叶尖的弧度渐变处理，叶根部位厚度更大，保证和轮毂连接的结构强度，避免高速转动时叶根出现应力断裂，叶尖部位做了薄化切角，能减少转动时叶尖和框体内壁之间的涡流损耗，降低运转时的气动噪音，同时提升送风效率。轮毂部分的圆柱形结构是预留的电机安装位，内部空间刚好容纳直流无刷电机的定子、转子以及驱动电路板，轮毂和外框之间的间隙控制在极小范围，避免气流从间隙处回流损失风压。从实际应用场景来看，这类风扇除了适配台式机CPU散热器的风冷模组，还可以直接固定在机箱的进风、排风位，搭建整机的风冷散热风道，也可以用于小型工控机柜、嵌入式计算设备的主动散热场景，只要安装孔位间距匹配，就能直接替换同规格的市售风扇。建模过程中需要特别注意几个装配边界：外框的四个安装面平面度公差要控制在合理范围，避免安装后出现框体变形导致扇叶蹭框；扇叶转动的最大外径和框体内壁的同心度要做配合校验，预留足够的安全间隙，防止长期运转后轴承磨损出现偏心剐蹭；扇叶的倾角设计要平衡风压和转速的关系，针对CPU散热这种需要近距离吹透鳍片的场景，适当加大叶根处的倾角能提升中心区域的风压，让气流更集中地穿过散热鳍片的缝隙，带走鳍片上积聚的热量。另外外框的进风侧和出风侧做了细微的导角处理，进风侧导角能引导气流更顺畅地进入扇叶区域，减少进风阻力，出风侧的平直结构则能让送出的气流保持更高的直线度，避免气流过早扩散，保证送风距离能覆盖整个散热鳍片区域。很多建模者做这类风扇时容易把扇叶做成等厚度等倾角的简单结构，实际生产中这样的扇叶不仅送风效率低，高速转动时还容易产生明显的紊流噪音，这款模型的扇叶曲面是按照实际气动需求做的渐变处理，完全符合量产风扇的结构特征，不管是做PC整机的装配仿真，还是散热方案的风道模拟，都能直接调用，不需要再做额外的结构修正。
