OdroidC2开发板结构三维建模设计

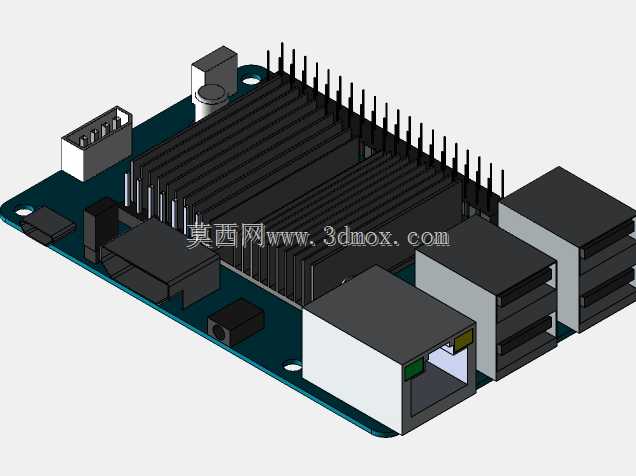

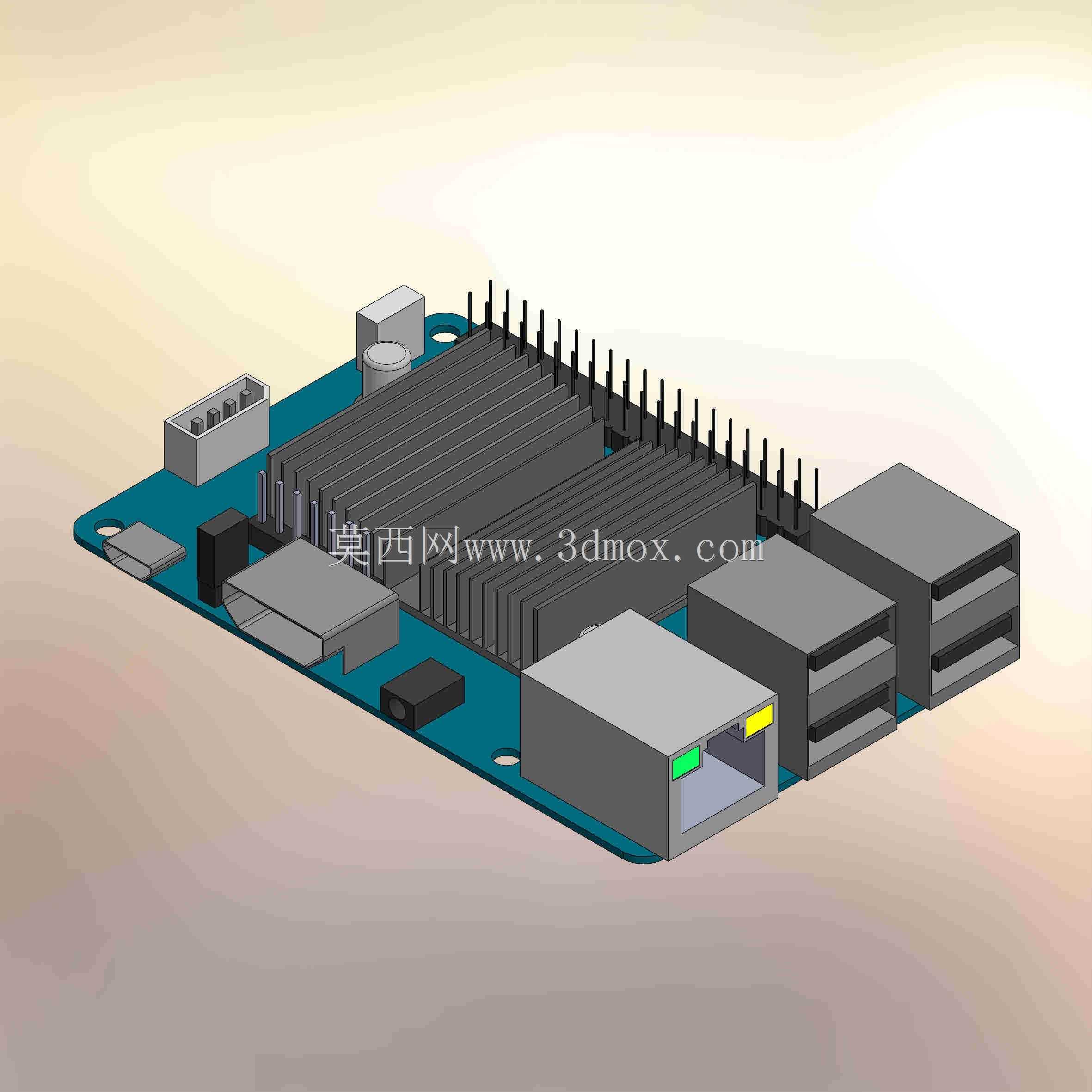

这款嵌入式开发板的三维建模，完整还原了硬件的实体结构与装配关系，可直接用于嵌入式项目的结构适配、外壳设计与安装验证工作。从实际工程应用场景来看，这类单板计算机常被用于物联网网关搭建、边缘计算节点部署、小型智能设备主控、嵌入式学习开发等场景，建模时优先保证了所有外接接口的位置精度与外形尺寸匹配，避免后续结构设计出现接口干涉、插头无法插入的问题。模型完整呈现了板载的以太网接口、多个USB接口、存储模块卡位、排针引脚阵列的位置，所有接口的伸出高度、周边预留的操作空间都按照实物装配要求做了还原，设计外壳或安装支架时，可直接提取对应位置的轮廓做避让开孔，无需反复核对实物尺寸。板载的散热鳍片结构做了等比例还原，鳍片的间距、高度、与板身的贴合位置都和实物一致，在做密闭外壳设计时，可直接基于该模型核算散热风道的预留空间，评估鳍片与外壳内壁的安全距离，避免散热结构被挤压影响导热效率。PCB板的外形轮廓、安装孔位的坐标与孔径都做了精准复刻，四个角的固定孔位可直接匹配标准铜柱规格，做设备内部安装时，能直接调用孔位坐标完成支架的孔位设计，省去实物测绘的步骤。板上的电容、接口座、按键等分立元件的高度都做了对应还原，在做堆叠式扩展板设计时，可直接对照模型核对元件高度差，避免扩展板安装时挤压下方元件造成硬件损坏。建模过程中对eMMC存储模块的卡位区域做了结构细化，该区域的周边避让空间、模块安装后的突出高度都和实际硬件一致，做存储模块更换或扩展设计时，可直接参考该区域的结构边界预留操作空间。排针引脚的排列间距、伸出板身的高度都按照标准规格还原，做外接排线、扩展模块连接时，可直接模拟排线的弯折半径，评估周边结构对排线走线的影响。整个模型的装配层级清晰，板身、散热结构、各接口元件都为独立可编辑的实体，做结构修改时可单独提取对应部件调整参数，适配不同衍生版本的硬件结构改动需求。
