MAX98357音频功放模块精细结构

项目分类:通讯工具类 发布时间:2022-05-30 ID:641567
  • MAX98357音频功放模块精细结构
  • MAX98357音频功放模块精细结构
  • MAX98357音频功放模块精细结构
  • MAX98357音频功放模块精细结构
  • MAX98357音频功放模块精细结构
  • MAX98357音频功放模块精细结构
  • MAX98357音频功放模块精细结构

  这块蓝色小板是面向嵌入式音频输出场景的I2S数字功放模块,核心器件为MAX98357单声道D类放大芯片,常被工程师用于智能音箱原型、小型语音播报终端、开源硬件音频扩展、桌面交互装置以及带提示音输出的控制设备中。它把数字音频接口、功率放大电路和输出接线端浓缩在一块极小的印制板上,省去了外置DAC与模拟功放之间的繁琐连线,结构设计时只需预留板卡空间和固定位置即可完成集成。

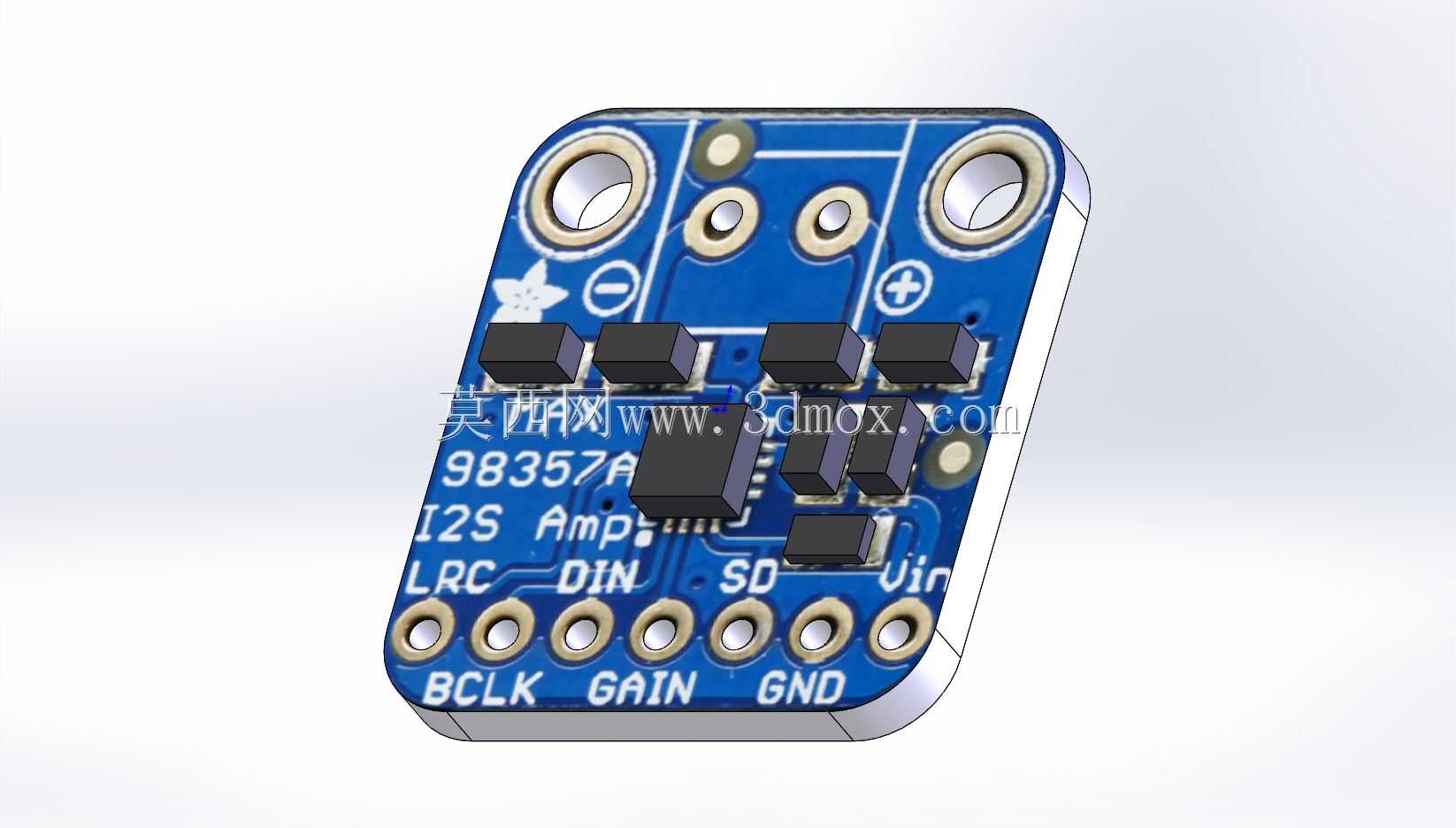

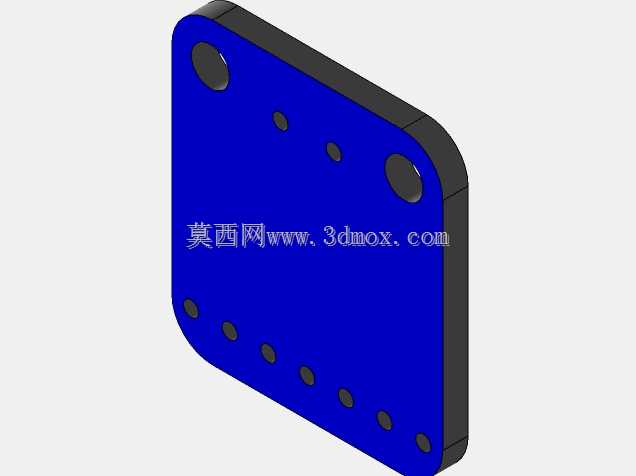

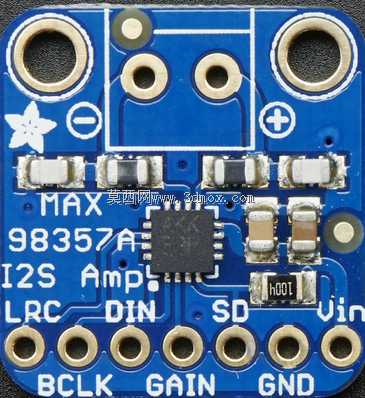

  从实际装配角度看,板体采用近似矩形的双层PCB轮廓,四角做了明显的金属化安装孔,孔位靠近板边,便于使用M2或相近规格螺钉、铜柱固定在壳体内部,也可以叠加在堆叠式开发板支架上。板边一侧布置一排信号与电源焊盘,丝印依次标注BCLK、GAIN、GND、DIN、LRC、SD等信号,对应I2S时钟、增益配置、接地、串行数据、左右声道时钟以及关断控制;另一侧预留喇叭输出焊盘,并以正负符号区分极性,方便焊接导线直接驱动小功率扬声器。

  建模时需要重点还原PCB的厚度、焊盘环宽、孔壁金属层和丝印字符的相对位置。四角通孔不是简单的装饰特征,它们决定了模块在整机中的安装边界;若外壳内部空间紧张,螺钉头、铜柱高度以及焊盘背面的焊点凸起都应纳入干涉检查。板上主芯片位于中央区域,周围分布若干阻容元件和小型半导体器件,元件高度虽低,但在贴近外壳盖板或与相邻板卡平行堆叠时,仍需保留合理的电气间隙与装配余量。

  功能层面,该模块接收主控芯片输出的I2S数字音频流,内部完成数模转换与D类功率放大,能够直接推动低阻抗小扬声器。相比传统模拟输入功放,它减少了音频地噪声耦合问题,也降低了单片机外围电路复杂度。GAIN引脚可通过不同接线方式配置增益,SD引脚用于关断或静音控制,这些引脚在结构建模中虽然表现为焊盘,但在系统接线设计时直接影响线束走向和端子分配。

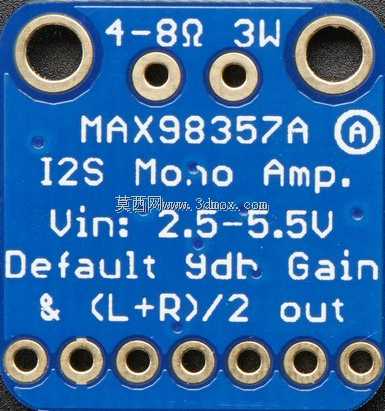

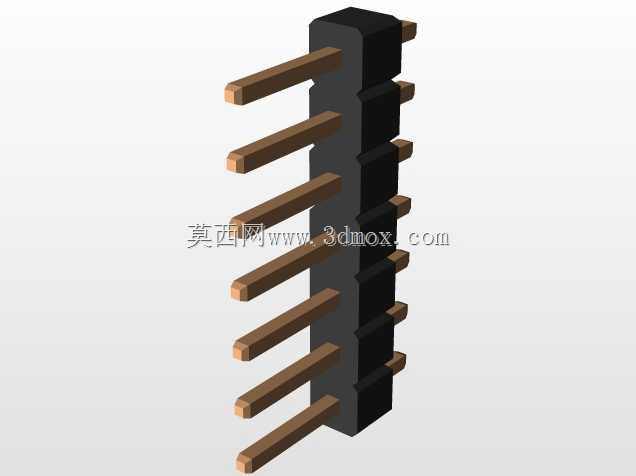

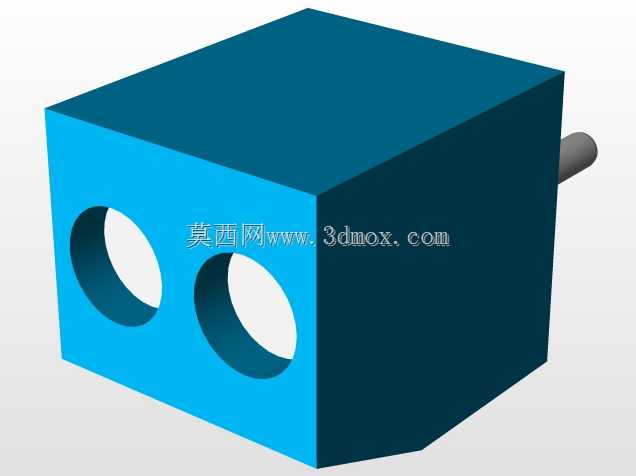

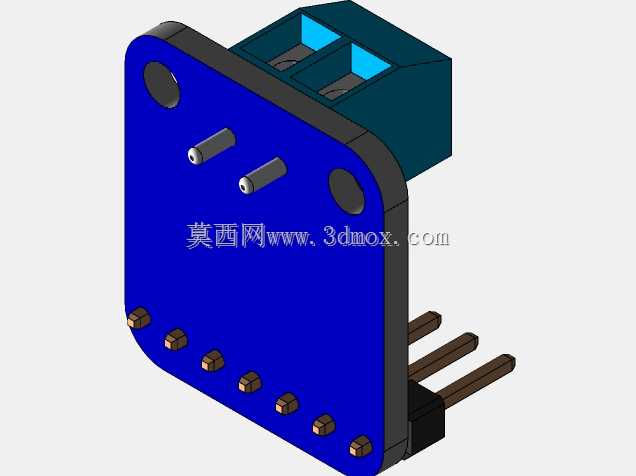

  板卡顶部的两个大孔径焊盘服务于扬声器连接,孔径大于信号焊盘,适合通过较粗导线承载输出电流;底部信号焊盘则更细,适合接入排针、排母或直接飞线。若产品需要频繁拆卸,可在信号侧焊接排针,并在三维布局中检查排针高度;若采用一次性焊接集成,则可降低整体高度,让模块贴装在设备内腔侧壁或主控板上方。

  外形设计上,蓝色阻焊层、白色丝印、银色焊盘和黑色器件形成清晰的视觉层次。三维表达时,PCB边缘倒角、安装孔圆环、芯片本体的轻微拔模、贴片电阻电容的端部金属电极以及丝印箭头和极性符号都应保持位置准确。对于设备选型人员而言,这类模块的价值不只在于电气参数,还在于其紧凑尺寸带来的布置灵活性:它可以嵌入门铃、播报器、机器人头部、教学实验平台、车载提示装置等空间受限产品中。

  在整机结构校核中,应把板卡作为一个受安装孔约束的子装配体处理。螺钉固定时需避免压应力传递到附近焊盘,喇叭输出线应预留弯折半径,信号线束则宜贴近板边走线,防止插拔其他接口时拉扯I2S信号线。若模块垂直安装,扬声器导线重量和振动可能在焊盘处形成疲劳载荷,设计中可增加线卡或点胶固定。若水平叠装,则要关注芯片与外壳之间的高度差,以及底部焊点与下层板卡元件之间的安全距离。

  整体来看,该模型适合用于电子设备结构评审、安装空间验证、教学演示和装配工艺沟通。它把数字音频功放的典型硬件形态完整呈现出来,既保留了PCB板级产品的细节,也体现了小型功能模块在现代智能硬件中的集成方式。
