台式机侧吹式多热管CPU风冷散热结构

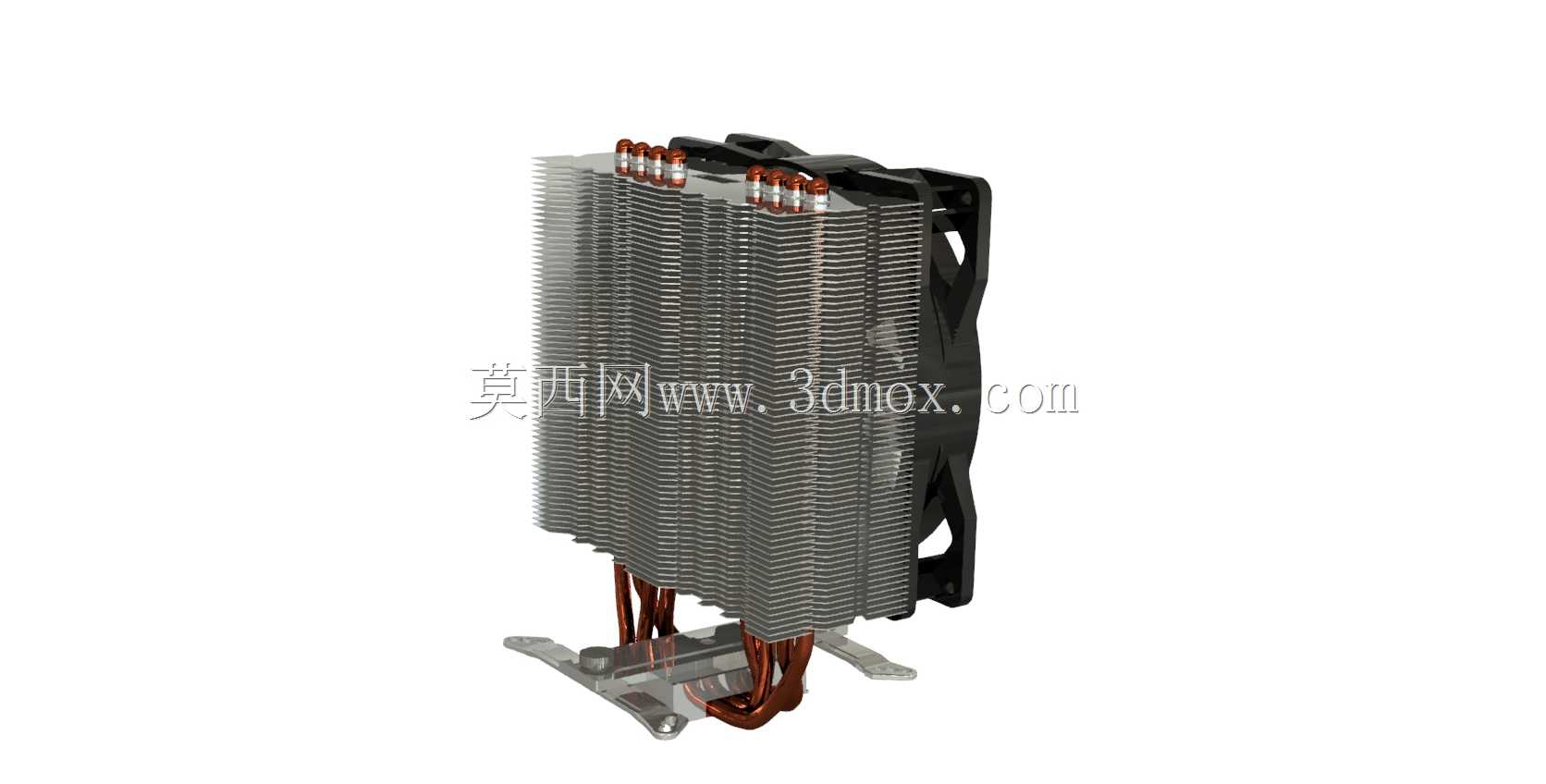

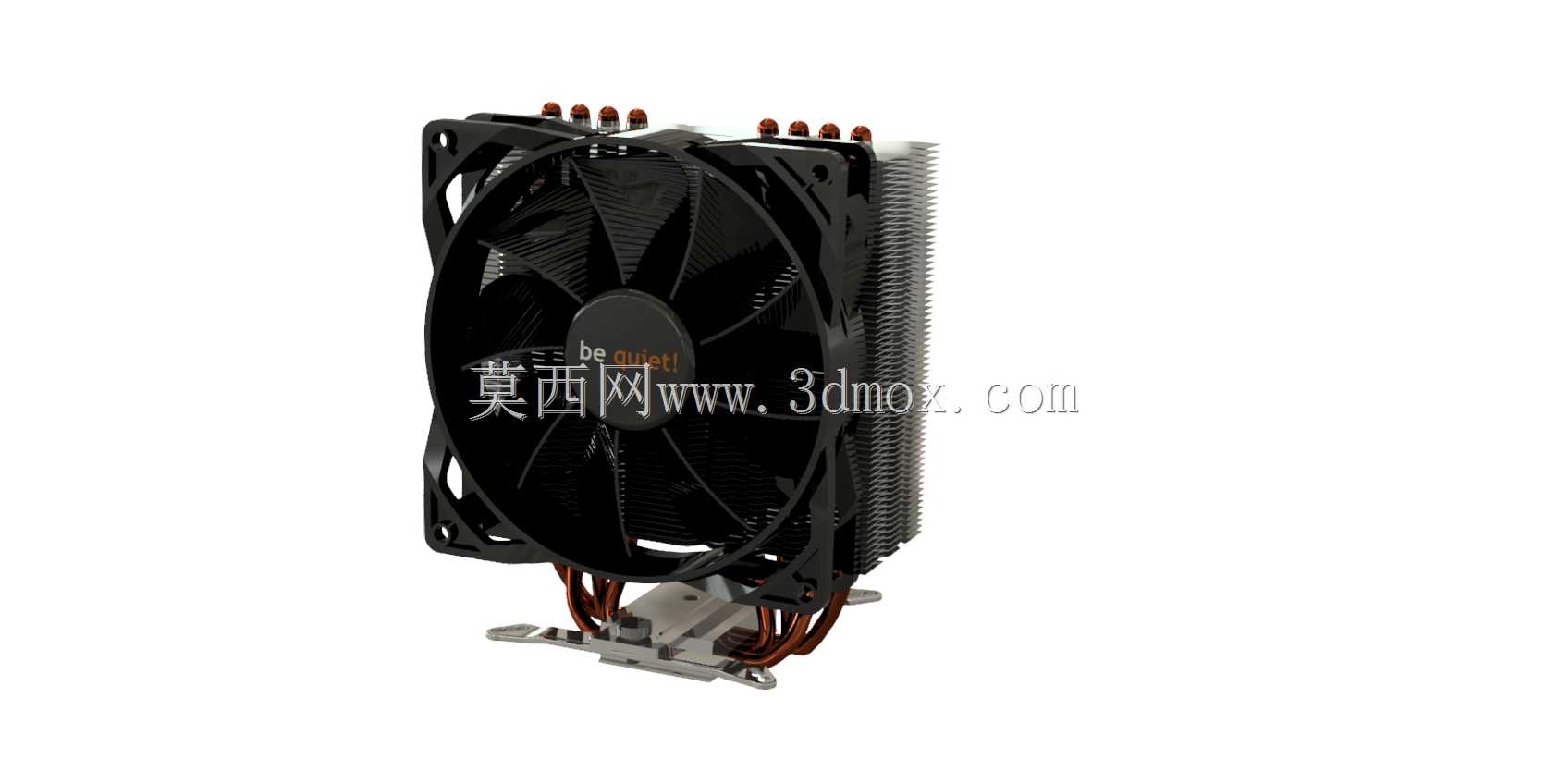

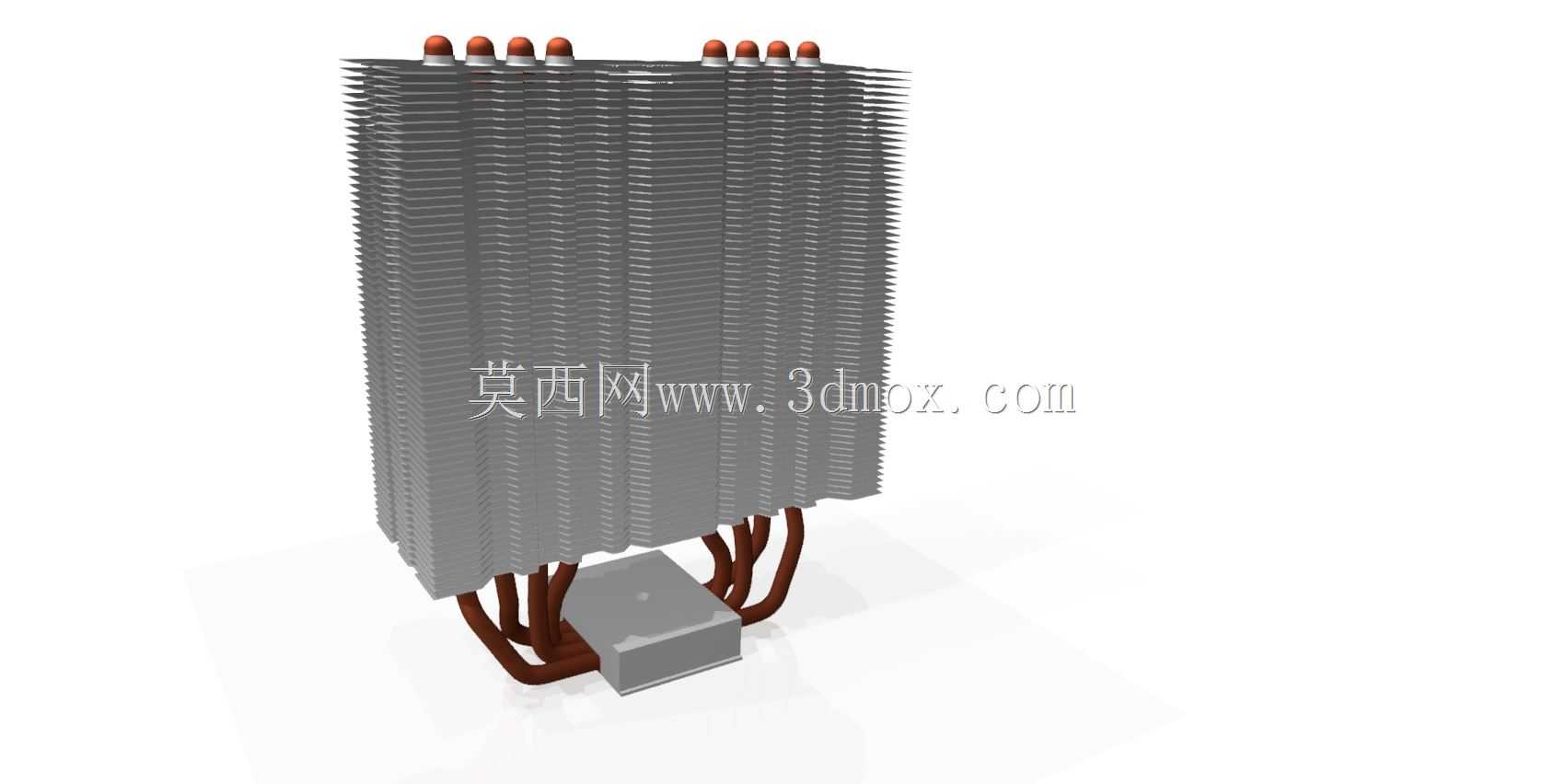

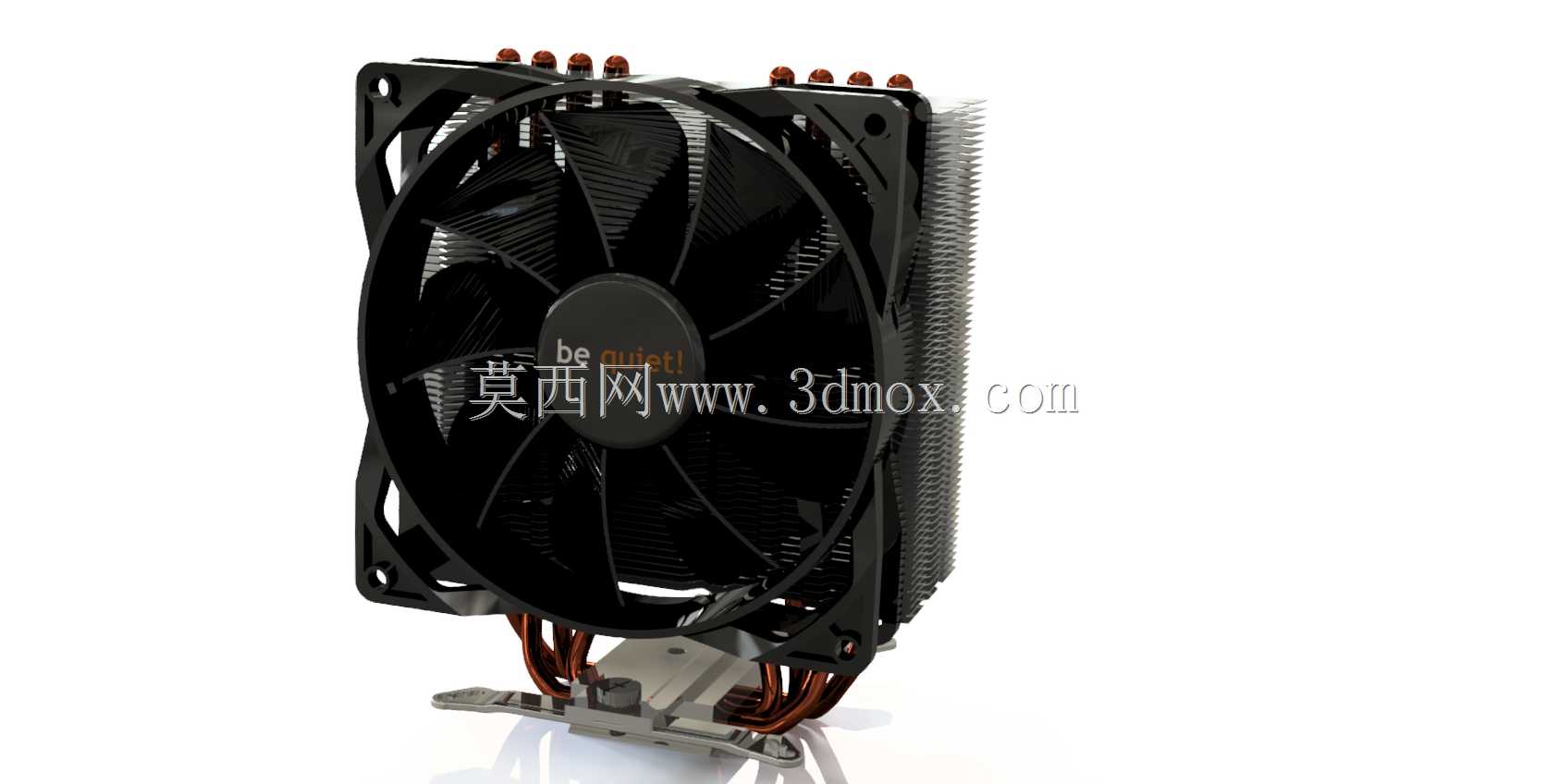

该散热结构主要面向台式计算机主机内部的CPU散热场景，是常规塔式风冷散热的典型结构方案，适配主流台式机主板的CPU安装位，可覆盖日常办公、内容创作、轻度游戏等多数常规使用场景下的处理器散热需求，能够将CPU工作产生的热量持续传导至空气流道中，避免处理器因积温过高出现降频、运行不稳定等问题。从功能特性来看，该结构采用多根热管直触处理器顶盖的接触方案，热管内部的相变工质可快速将热源处的热量传导至后方密集排布的铝制鳍片组上，搭配侧置的轴流风扇形成定向风道，气流横向穿过鳍片间隙时带走鳍片上蓄积的热量，最终将热量排出至机箱内部风道循环中。设计过程中优先考虑了安装兼容性与散热效率的平衡，鳍片组采用等间距冲压成型的铝片堆叠结构，相邻鳍片间的流道间隙经过匹配优化，既保证足够的换热接触面积，又不会因间隙过小导致风阻过高增加风扇负载；热管采用等距排布的穿fin工艺与鳍片结合，接触位置的胀接处理可降低接触热阻，避免热量在传导路径中出现不必要的损耗。外形尺寸方面，该散热结构整体为长方体塔式布局，风扇安装面与主板平面保持平行，安装后不会过度侵占主板上方的内存插槽空间，高度适配常规宽度的ATX、M-ATX机箱侧盖安装边界，底部的扣具结构可适配主流的LGA、AM系列处理器安装孔位，扣具的压合力度经过匹配，既保证散热底座与CPU顶盖的紧密贴合，又不会因压力过大损伤处理器PCB或核心。风扇采用四角减震固定结构，运行时可降低扇叶转动带来的共振传导，减少机箱整体的震动异响，扇叶的曲面设计可在相同转速下推动更多气流穿过鳍片，兼顾散热效率与运行噪音控制。整个结构的建模还原了实际生产中的装配关系，热管的弯曲弧度、鳍片的扣合结构、风扇的固定卡扣、底部扣具的连接结构都按照实际量产产品的尺寸比例搭建，可作为散热结构设计、电脑主机配件选型的参考模型，帮助设计人员直观理解塔式风冷散热器的装配逻辑与热传导路径，在进行机箱结构布局、散热方案匹配时可直接参考其安装边界尺寸，避免出现硬件干涉、风道冲突等问题。
