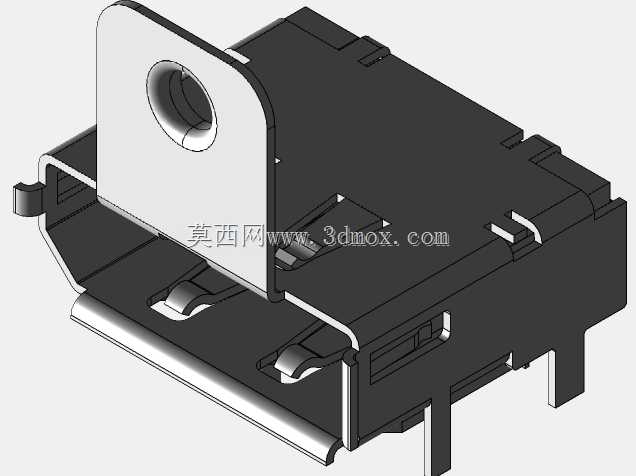

带法兰安装结构直角式DisplayPort阴接PCB插座

在工控显示终端、嵌入式工业显示屏、桌面级显示外设、机箱前置接口模组的结构设计环节，板载视频接口的固定可靠性一直是容易被忽略的设计细节——常规无固定耳的贴片DP母座仅靠焊盘引脚与PCB连接，在频繁插拔视频线的使用场景下，长期受力会导致焊盘脱焊、引脚虚接，甚至接口整体歪斜脱落，直接造成显示信号传输中断。这款带法兰的DisplayPort阴接连接器，正是针对这类高插拔频次、有抗振动需求的安装场景设计的板载接口元件。从结构设计逻辑来看，这款接口采用直角转弯的走线布局，接口插接方向与PCB板面平行，适配机箱面板侧出、设备侧壁外露的安装需求，不需要额外加高PCB支撑柱就能让接口端面与设备外壳面板齐平，减少面板开孔后的缝隙余量，避免灰尘、杂物从接口缝隙进入设备内部。接口自带的法兰安装耳上预制了内螺纹安装孔，安装时可以先将插座穿过面板开孔，用螺丝从面板外侧将法兰与设备壳体锁紧，再将尾部插针焊接到PCB对应的焊盘上，这种双重固定的结构，把插拔时的外力直接传导到设备壳体上，不会让PCB焊盘承受反复的插拔冲击力，大幅提升接口的长期使用可靠性。设计时需要注意安装边界的预留：法兰耳的突出方向为接口的上侧，安装时要在PCB对应位置预留足够的避让空间，避免法兰与板上其他贴片元件、走线产生干涉；接口的插针为通孔焊接设计，焊盘孔径需要匹配插针直径，过波峰焊时要注意挡锡条的位置，避免焊锡渗入接口内部造成接触针短路。法兰端面与接口插接端面的平面度公差控制在0.1mm以内，保证与面板贴合时不会出现局部缝隙，配合面板上的密封泡棉还能实现基础的防尘防水效果，适合在车间工控设备、户外显示终端这类环境相对复杂的场景使用。接口内部的接触端子采用弹性铜合金材质，保证DP信号传输时的阻抗匹配，支持高带宽视频信号传输，不会因为接触电阻过大造成信号丢包、闪屏等问题。在做整机结构排布时，要注意接口尾部的焊接区域与PCB边缘的距离至少保留3mm以上，方便焊接操作和后期检修，同时法兰的安装孔位要与面板开孔的定位柱对齐，避免装配时出现接口偏斜，导致DP插头无法正常插入。
