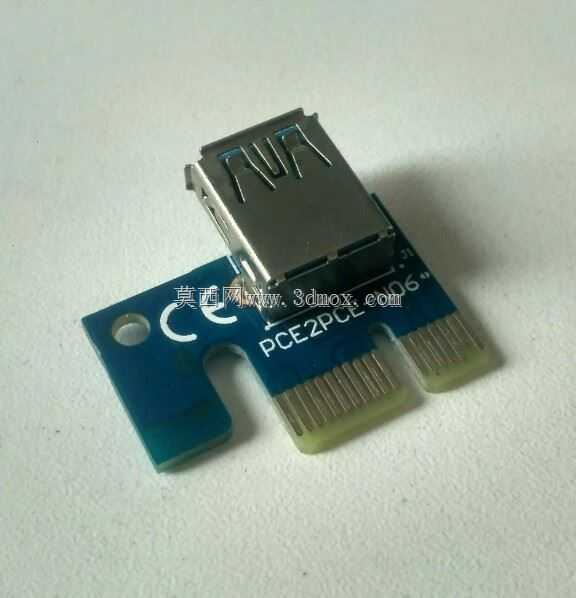

带USB母口PCI-E转接卡安装结构

在工业控制计算机、商用台式主板的接口扩展场景中，这类带USB母口的PCI-E转接卡是解决原生接口数量不足、接口位置不匹配的常用部件，很多老旧工控机主板仅配备1-2个后置USB接口，外接工业相机、数据采集器、加密狗等多外设时往往捉襟见肘，通过板卡扩展的方式可以在不更换主板的前提下快速补全接口能力，大幅降低设备升级成本。

设计这类转接结构时，首先要匹配PCI-E插槽的标准安装间距，金属支架的固定孔位完全遵循机箱PCI挡片的通用尺寸规范，两个腰型安装孔的中心距、孔边距都严格对应标准机箱的固定螺柱位置，保证板卡插入插槽后支架能完全贴合机箱后壁，不会出现挡片错位、接口外露高度偏差的问题。板载的USB母口采用沉板布局，接口端面与支架外平面的齐平度控制在0.2mm以内，避免USB公头插入时出现斜插、接触不良的情况，母口周围预留了足够的插拔操作空间，即使是带金属屏蔽壳的加固型USB插头也能顺利插拔，不会和支架边缘产生干涉。

转接卡的PCB部分做了局部避空设计，对应主板上CPU散热片、内存插槽的凸起位置做了切角处理，安装时不会和周边板上部件产生挤压，板卡金手指的长度严格匹配PCI-E x1通道的规格，既可以插在短x1插槽中，也能兼容更长的x4、x16插槽，适配不同年代、不同规格的主板产品。支架部分采用冷轧钢板冲压成型，表面做了黑色导电氧化处理，既可以起到结构支撑作用，也能辅助板卡接地，减少外接USB设备时的电磁干扰，提升数据传输稳定性。

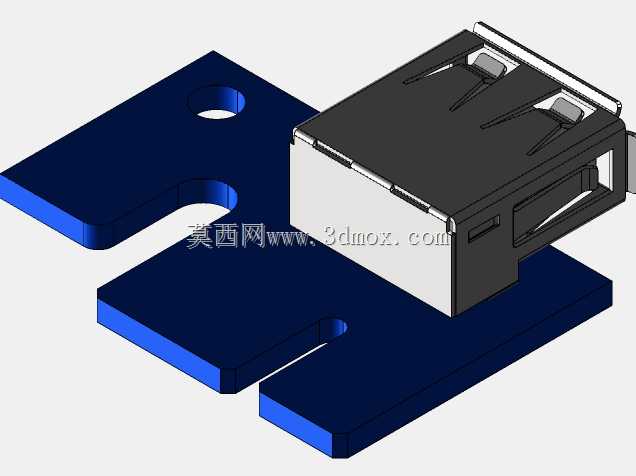

实际选型使用时，要注意板卡的总高度不超过标准PCI挡片的限高要求，在1U、2U的薄型工控机箱中也能顺利安装，不会和机箱盖板产生碰撞，板卡上的供电走线做了加宽处理，能为外接USB设备提供足够的电流承载能力，避免移动硬盘等大功耗外设出现供电不足的问题。建模过程中所有安装尺寸都从实物板卡逆向测量得到，孔位公差、接口位置公差都控制在实际生产的合理范围内，可直接用于机箱结构适配、板卡布局验证等设计环节，帮助结构工程师提前预判安装干涉问题，减少实物打样的调整次数。
