蓝牙4.0低功耗通信模块HM10结构设计

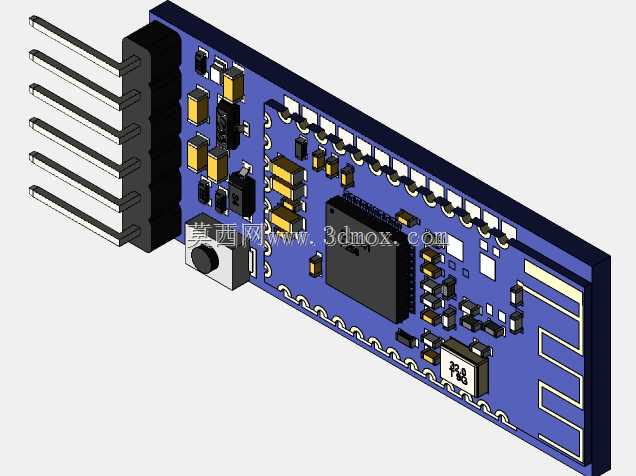

在做嵌入式设备、小型智能硬件的结构适配时，蓝牙通信模块的安装位设计往往是容易被忽略的细节，很多结构工程师在堆叠PCB时只预留了大致的矩形空间，忽略了排针伸出长度、板载天线的净空要求，最后导致整机装配后通信距离缩水、排针与外壳干涉的问题。这款HM10蓝牙模块的三维结构完整还原了实物的所有装配特征，板身采用标准的FR-4板材厚度设计，单侧引出的直插排针引脚间距严格遵循2.54mm标准排距，排针的伸出长度、塑料基座的高度都做了1:1的还原，不管是做直插焊接在主板上的结构设计，还是做带排座的可拆式安装，都能直接调取模型完成干涉检查，不用反复核对实物样品尺寸。板载的CC2541主芯片、周边的阻容元件、晶振、复位按键都做了特征还原，尤其是板端的PCB印制天线部分，模型里明确标注了天线区域的板边边界，在做整机结构设计时可以直接参考这个边界预留天线净空区，避免金属外壳、结构件遮挡天线导致的蓝牙信号衰减，这一点在做穿戴设备、小型传感节点的结构设计时尤为重要。从实际应用场景来看，这类模块常被用在工业传感数据采集、小型消费电子的无线串口透传、智能门锁的蓝牙通信、Arduino类开源硬件的扩展通信上，不同场景下的安装方式差异很大，有的场景需要直接焊接在主控板上，有的需要用排座接插方便后期更换，还有的需要在模块外侧加屏蔽罩，这个模型把板上所有元件的高度都做了准确还原，屏蔽罩的高度设计、安装柱的位置避让都可以直接在装配环境里完成验证。模块的安装孔位也做了精准还原，两个板边的半孔安装位尺寸、位置都和实物一致，做外壳固定、模块压装的时候可以直接参考这些特征做定位结构，不用反复打样测试。很多工程师在选型蓝牙模块的时候，往往只关注电气参数，忽略了结构尺寸带来的装配问题，比如排针的高度如果和外壳的开孔不匹配，就会出现外壳合缝不严、排针露出长度不够没法接插的问题，还有板上的复位按键如果被结构件顶住，就会出现模块一直处于复位状态无法工作的情况，这个三维模型把所有这些易出问题的结构细节都做了还原，在设计阶段就能完成所有装配校验，减少后期打样整改的次数。另外模块侧边的邮票孔焊接特征也在模型里有体现，针对采用贴片焊接方式的量产场景，也能直接参考这个模型做钢网开孔、焊盘位置的匹配设计，覆盖从原型验证到量产装配的全流程结构设计需求。
