两芯卡口式圆形航空插头母端结构

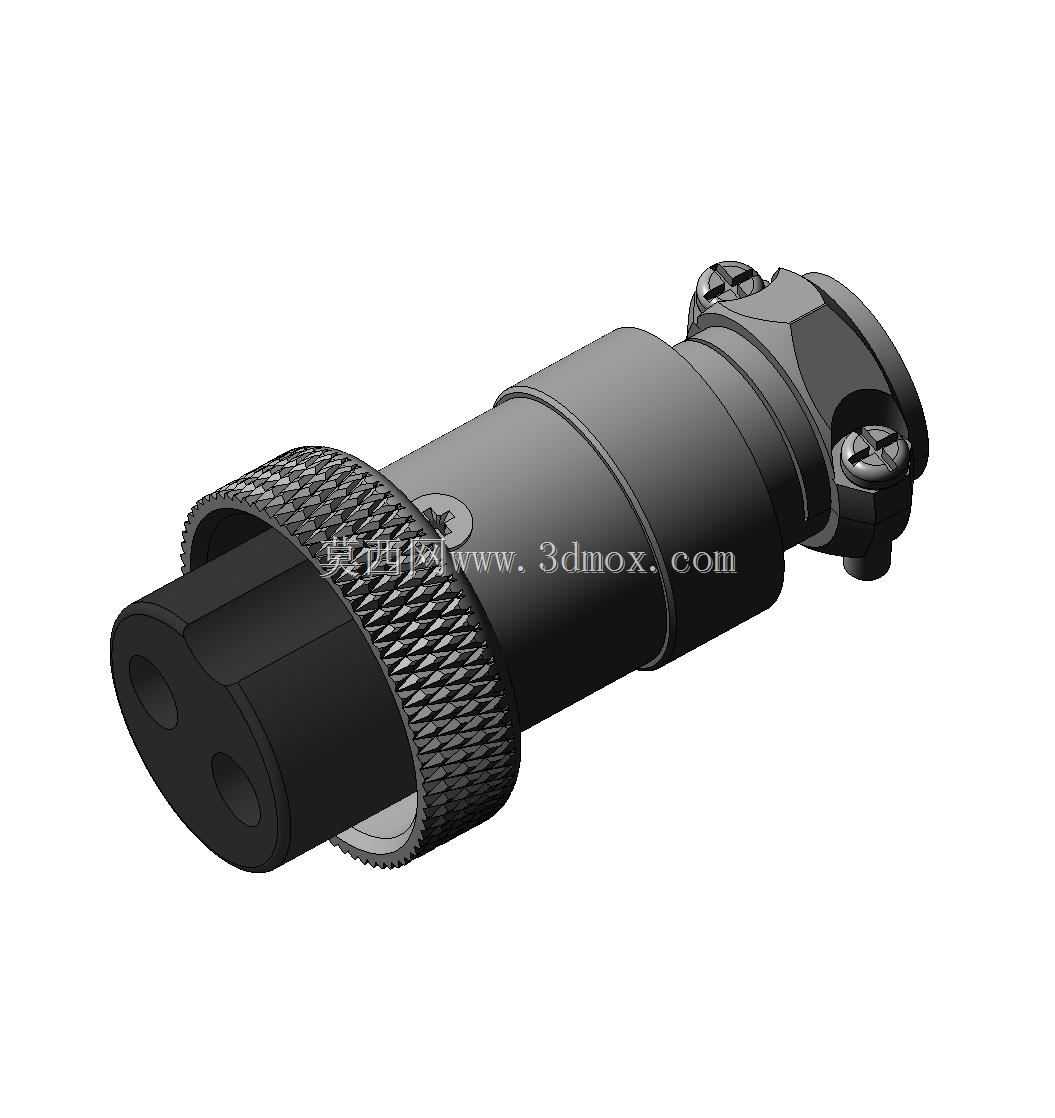

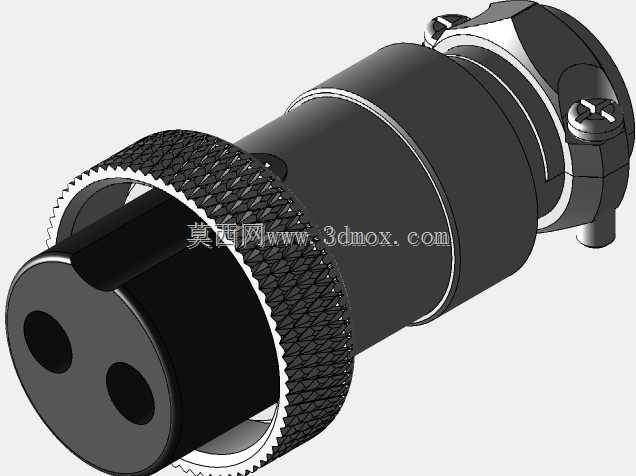

这款两芯母端圆形连接器，常见于工业现场的低压信号传输、小功率供电回路接驳场景，在机床控制回路、户外检测设备、移动工业终端的线路连接中都有大量应用，核心作用是实现线缆端的快速插拔与可靠导通，同时兼顾连接后的抗振动、防松脱性能。从结构设计来看，接头外壳采用滚花防滑设计，滚花纹理的齿距与深度经过适配，操作人员佩戴薄劳保手套也能顺利完成旋合操作，无需额外辅助工具。尾部的夹线结构通过两颗十字螺钉锁紧，可适配一定线径范围的多芯护套线，夹紧后能对线缆出线端形成应力释放，避免线缆弯折处的线芯受反复拉扯出现断裂，同时尾部的出线角度可随安装需求微调，适配不同的布线走向。连接端采用卡口式锁紧结构，对接时对准定位槽插入后旋转小角度即可完成锁止，相比螺纹连接的操作效率提升明显，锁止到位后有清晰的触感反馈，能避免现场安装时出现虚接、未锁止的情况。插针孔位采用偏心布局，具备防呆功能，可杜绝公母端插反导致的线路接反问题，孔位内部的接触件采用弹性接触结构，公头插针插入后能形成稳定的接触压力，降低接触电阻，减少长期通电后的发热问题。从安装边界来看，接头主体的最大外径适配常规的圆形连接器安装开孔，对接后的整体长度不会占用过多设备内部空间，外壳的台阶结构可配合密封圈实现对接面的防尘防护，能适应多粉尘、轻度溅水的工业现场环境。建模过程中对各零件的配合公差做了合理预留，滚花部分的特征做了简化处理以兼顾渲染效果与模型运行流畅度，夹线螺钉的位置、卡口的锁止行程都按照实际产品的装配逻辑做了约束，可直接用于设备布线的干涉检查、接头选型的装配模拟，也能作为同类型连接器设计的参考基准，帮助结构工程师快速完成相关接驳部位的结构设计，减少重复建模的工作量。
