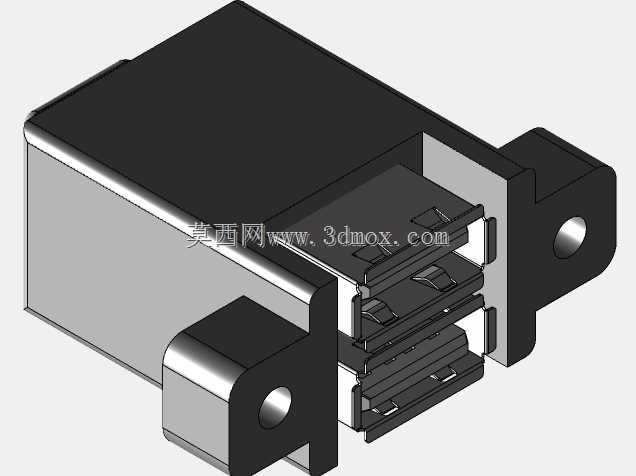

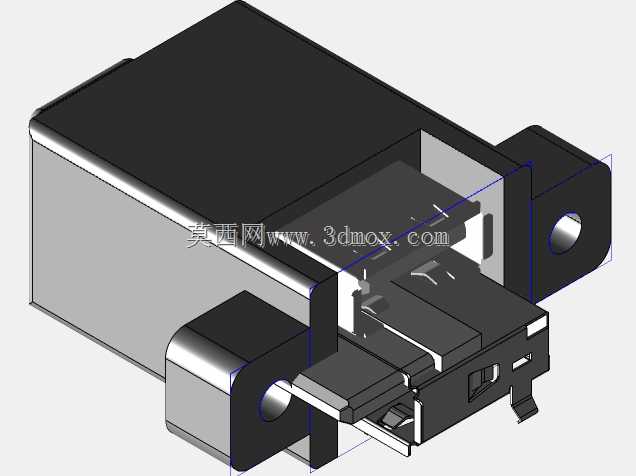

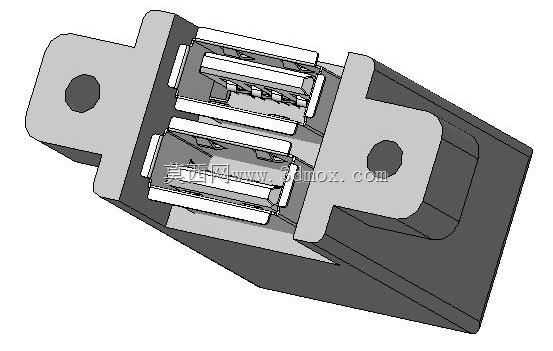

双端口USB2.0A型面板安装接口结构

这款双端口USB2.0A型面板安装接口，是工业控制机柜、桌面外设扩展坞、嵌入式设备面板上极为常见的连接组件，日常选型中经常会碰到需要在设备钣金面板、塑料壳体上预留外接USB接口的场景，这类带固定耳的安装式接口，相比直接焊接在PCB上的直插式母座，能承受更频繁的插拔作用力，避免接口受力后扯动内部PCB线路造成开焊故障。从结构设计来看，两侧带安装孔的固定耳是核心安装受力结构，安装时需要在面板上预先开出对应尺寸的矩形避让槽，让接口主体穿过面板，两侧固定耳贴合在面板内侧，通过M2.5或者M3的螺丝将接口牢牢锁附在面板上，安装后接口端面与面板外表面基本齐平，既不会突出过多影响外观，也不会凹陷过深导致公头插入深度不足出现接触不良。内部的胶芯结构完全遵循USB2.0 A型母座的标准尺寸规范，四个接触弹片的位置、插拔导向的倒角都做了标准化设计，能兼容所有符合规范的USB2.0 A型公头，插拔寿命满足常规工业场景的使用要求，胶芯外围的金属屏蔽壳一方面可以加固接口整体结构，另一方面能起到电磁屏蔽的作用，减少外界电磁干扰对USB信号传输的影响，避免数据传输过程中出现丢包、断连的问题。做结构设计时要注意，这类接口的尾部焊接端需要预留足够的走线空间，不能和壳体内的其他结构件发生干涉，安装孔的中心距要严格匹配接口固定耳的孔位尺寸，面板上的避让槽公差不能放得过大，否则安装后接口会出现晃动，长期插拔容易导致固定螺丝松动。另外接口的金属外壳要和设备壳体的接地端可靠连接，才能充分发挥屏蔽效能，在有防静电要求的设备上，这一点尤为重要，能避免静电通过接口串入内部电路损坏核心元器件。实际选型应用中，这类双端口的结构相比两个独立单口母座，安装时只需要开一个整体槽位，锁附四个螺丝就能完成两个接口的固定，能大幅减少面板加工的工序，也能让面板上的接口排布更整齐美观，在多接口的设备面板上，这种集成式的安装接口应用占比正在逐步提升。
