外螺纹四芯圆形航空连接器结构设计

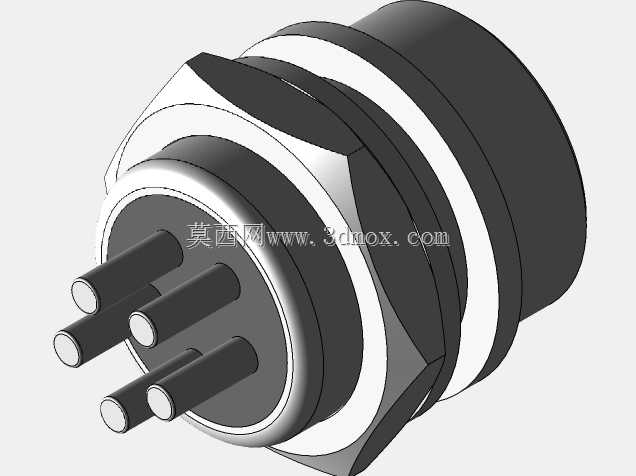

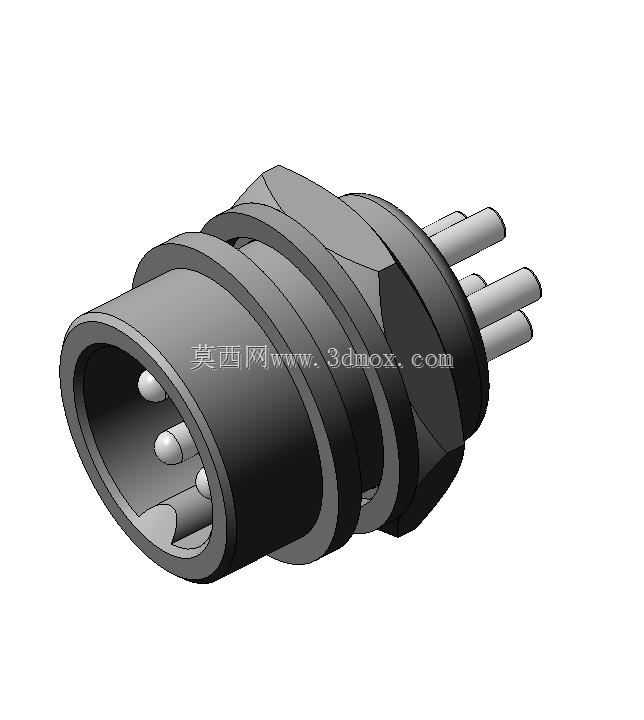

这款外螺纹式圆形多芯电连接器，是工业电气连接场景中应用极为广泛的基础互联部件，常见于工业自动化设备信号传输、户外机电设备电源接驳、检测仪器仪表线路对接、特种车辆电控系统连接等场景，能够在存在一定振动、粉尘、潮气的工业环境下，实现稳定的电路与信号导通，避免连接松脱、接触不良引发的设备故障。该连接器采用公端插针结构设计，插合端内置四根圆柱形导电插针，插针排布遵循圆形等距布局规则，能够在插合时与母端插孔精准对位，避免错插引发的线路短路问题；插合端面做了导向倒角处理，能够在对接时引导插针顺利进入对应插孔，降低盲插操作的对位难度，减少插针磕碰弯折的风险。连接器主体采用阶梯式圆柱外形结构，中部设置多道环形密封槽，可在装配时嵌入适配规格的橡胶密封圈，当连接器与配套母座通过外螺纹结构旋紧装配时，密封圈会被挤压填充在连接缝隙中，实现IP65级以上的防尘防水防护效果，阻挡外界粉尘、水汽进入连接内部，保障导电接触部位不受侵蚀。外螺纹连接结构设置在连接器靠近插合端的位置，螺纹规格采用通用工业连接螺纹标准，能够与同规格的母座、设备面板安装座直接适配，旋合后可提供足够的锁紧力，在设备运行产生持续振动的工况下也不会出现松脱退牙的问题，保障连接可靠性。连接器尾部为出线端结构，做了收束过渡设计，可适配对应线径的多芯护套线缆，装配时可在尾部灌封密封胶或者加装线缆固定头，既可以固定线缆避免拉扯导致的内部接线松脱，也能进一步提升尾部的防护性能。从安装边界来看，该连接器最大外径适配常规面板开孔尺寸，螺纹段长度适配常规设备面板壁厚，安装时无需额外定制特殊规格的安装开孔，可直接替换同规格的传统圆形连接器，降低设备设计阶段的选型适配成本；整体外形无尖锐棱角，所有结构转角都做了圆弧过渡处理，既可以避免装配过程中划伤操作人员手部，也能减少应力集中问题，提升连接器壳体的结构强度，在受到一定外力磕碰时不会出现壳体开裂的问题。在导电性能设计上，内部插针采用高导电铜材作为基材，表面做镀镍防氧化处理，既能够降低接触电阻减少信号传输损耗与通电发热，也能避免长期使用后插针表面氧化导致的接触不良，延长连接器的实际使用寿命；绝缘基座采用高强度工程塑料注塑成型，具备优秀的绝缘性能与耐温性能，能够在-40℃到85℃的工作环境下保持结构稳定，不会出现绝缘失效、基座变形的问题，适配绝大多数工业场景的工作温度要求。
