带转子杆轴流直流散热风扇结构设计

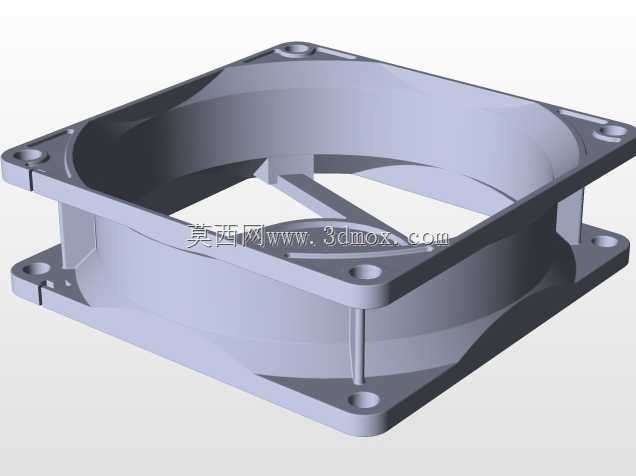

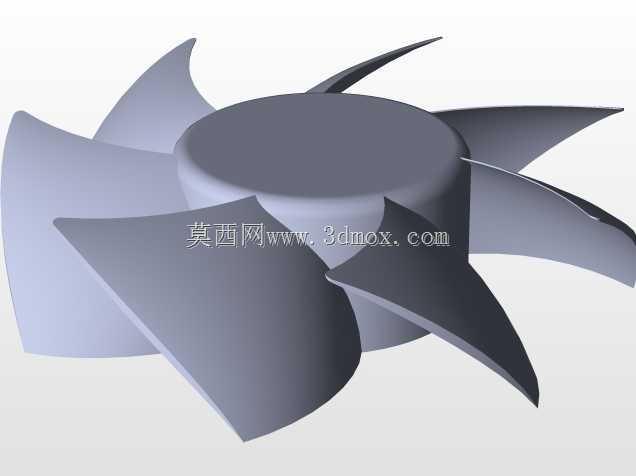

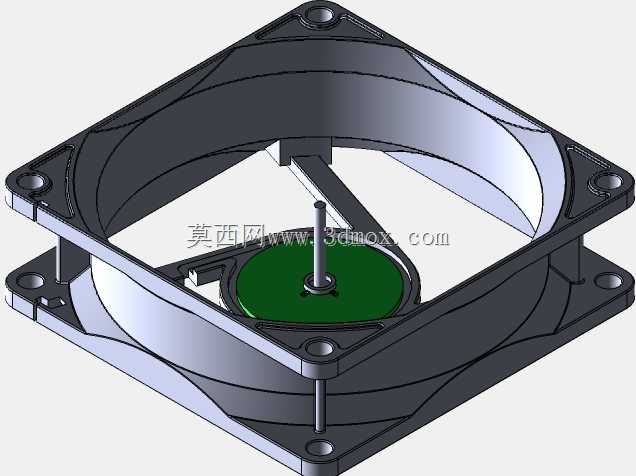

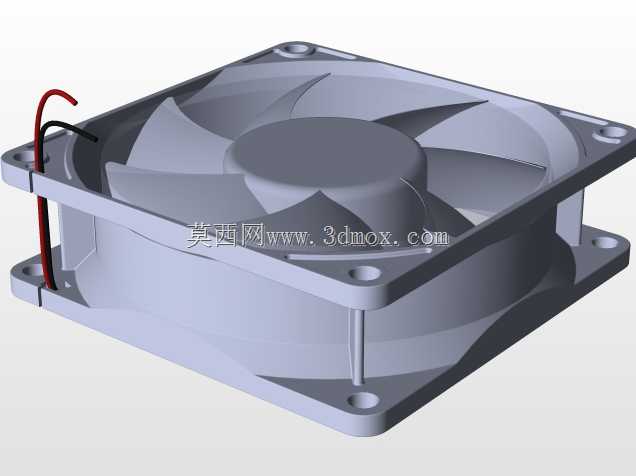

日常做工控板卡、小型嵌入式设备散热选型时，这类带一体式转子杆的直流轴流风扇是出镜率极高的部件，不同于常规需要额外装配转子支撑结构的风扇设计，这款结构将转子定位杆与外框支撑做了集成化处理，能大幅减少小尺寸风扇的装配零件数量，降低批量生产时的组装公差累积。从实际应用场景来看，这类小规格方型轴流风扇除了常规台式机CPU散热器配套使用外，还广泛用在工控机机箱通风位、小型交换机侧边散热、LED驱动电源内置风道、3D打印机控制盒散热、迷你ITX主机狭小空间通风，甚至部分桌面级小型激光雕刻机的控制板散热位也会选用同结构的风扇，核心原因就是这类结构的风扇轴向厚度可以做的更薄，适配安装空间局促的电子设备内部。从结构设计逻辑来看，外框采用标准方型安装法兰，四个角预留沉头安装孔位，安装时可以直接用M3或者M2.5的自攻螺丝固定在设备钣金或者塑料壳体上，安装孔的中心距遵循行业通用的小风扇安装规范，不需要额外做定制转接件就能适配绝大多数现成的散热模组。风道内部的导流曲面做了圆弧过渡处理，能减少气流在框体内部的紊流损耗，相比直角内壁的简易风扇框，同转速下能提升约8%的有效风量，同时降低气流切割框体产生的高频风噪。中间的转子定位杆采用上下双端固定的结构，区别于单端悬臂的转子支撑，这种双点定位的结构能让扇叶转动时的径向跳动更小，长时间高转速运行下的轴承磨损更均匀，能有效延长风扇的无故障运行时长，扇叶中心的PCB驱动板采用内嵌式安装，藏在转子磁环的下方空间，不会额外占用轴向的厚度空间，同时外框的支撑筋做了错位处理，避开扇叶的扫风区域，避免支撑筋切割气流产生额外的噪音与风阻。做三维建模时，这类结构需要重点关注转子杆与外框连接位的加强筋设计，因为风扇运行时转子会产生持续的微幅振动，如果连接位壁厚不足，长期运行后容易出现连接位断裂导致转子偏心扫膛的问题，同时安装孔的沉头深度需要匹配对应规格螺丝的头部高度，避免螺丝锁入后突出框体表面，影响设备的装配间隙。另外扇叶与外框内壁的径向间隙需要控制在0.3-0.5mm之间，间隙过大会产生回流损失降低风压，间隙过小则容易因为零件注塑变形出现扇叶擦框的问题，建模时需要提前预留注塑件的收缩变形量，保证批量生产后的装配公差在可控范围内。
