台式机CPU散热用轴流电脑风扇结构设计

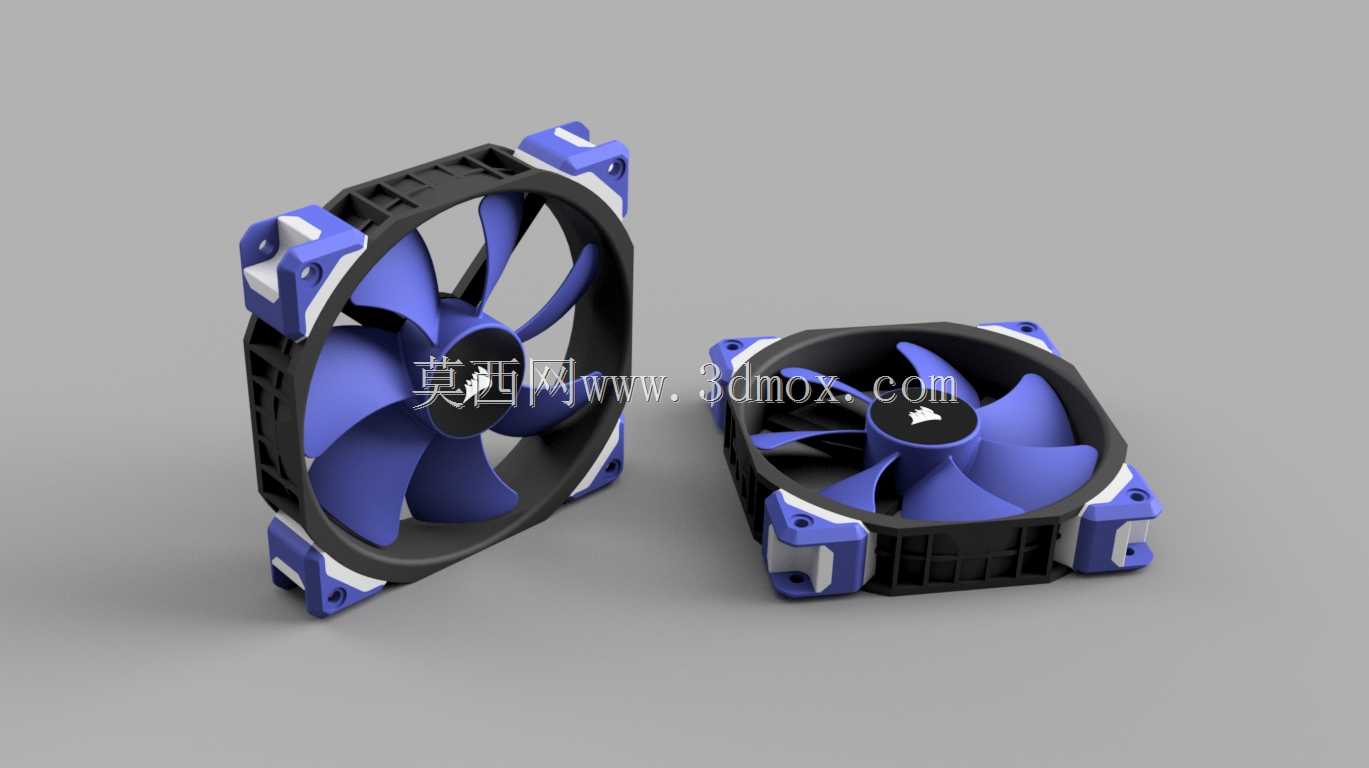

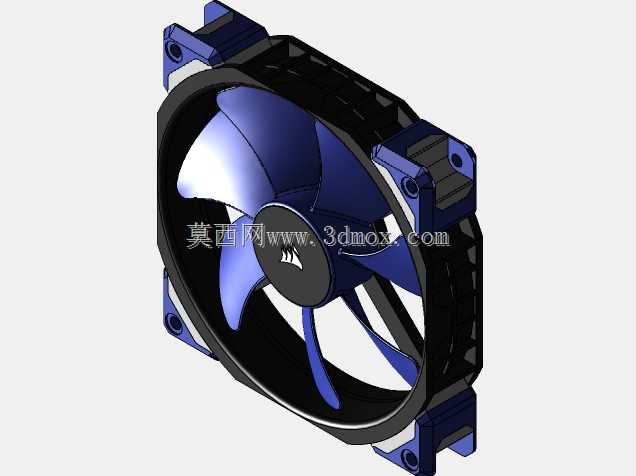

日常做PC整机散热方案匹配时，这类标准尺寸轴流风扇是接触频次最高的散热配件，不管是塔式CPU散热器的风冷模块、机箱进出风位的风道搭建，还是部分紧凑型ITX机箱的辅助散热位，都能看到同结构产品的应用。做这款风扇的三维结构时，首先要卡死行业通用的安装边界，常规120mm规格的风扇，安装孔位中心距严格对齐105mm的通用标准，四个角的减震胶垫预留槽深度控制在2mm，既可以兼容常规的自攻螺丝安装，也能匹配橡胶减震钉的安装需求，不会出现孔位错位、安装后风扇与机箱钣金或散热鳍片产生硬接触共振的问题。扇叶的曲面设计是整个结构的核心，七片后掠式扇叶的曲率经过多轮流场仿真调整，叶根到叶尖的弦长渐变过渡，在1200转的常规工作转速下，能在保证足够风压的同时，降低扇叶切割空气产生的紊流噪音，扇叶与外框的间隙控制在1.5mm，既避免扇叶转动时蹭到外框产生异响，也不会因为间隙过大导致风压泄漏，影响散热效率。外框的四个角做了45度倒角处理，安装时不会刮伤机箱漆面或者安装人员的手指，框体的加强筋从电机安装位向外辐射延伸到外框内壁，既提升了整个框体的结构强度，避免长期运行后框体变形导致扇叶动平衡失效，也不会过多阻挡进出风的气流路径。中间的电机安装座做了下沉式设计，电机线束可以顺着加强筋的走线槽引出到框体外侧，不会出现线束被扇叶剐蹭的风险。实际选型匹配时，这类风扇可以直接适配绝大多数市售塔式CPU散热器的风扇安装位，也可以匹配机箱前置、后置、顶置的120mm风扇位，部分一体式水冷排的散热风扇位也能通用，不需要额外做结构修改。做三维建模过程中，特意把扇叶的拔模角度、外框的注塑壁厚都做了符合量产工艺的调整，框体壁厚均匀控制在2.2mm，避免注塑生产时出现缩痕、翘曲的问题，扇叶的表面粗糙度要求也在模型里做了对应标注，减少量产时的表面处理工序。另外四个角的安装孔做了沉台设计，螺丝拧入后螺丝头不会突出框体表面，安装冷排或者防尘网时可以完全贴合，不会出现缝隙漏风的情况。
