小型轴流5V直流散热风机结构设计

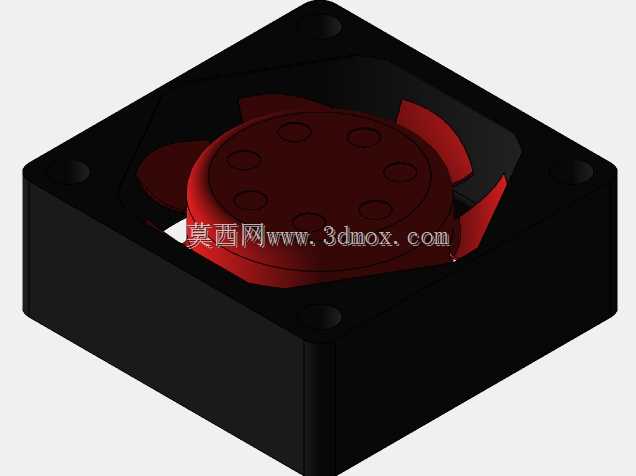

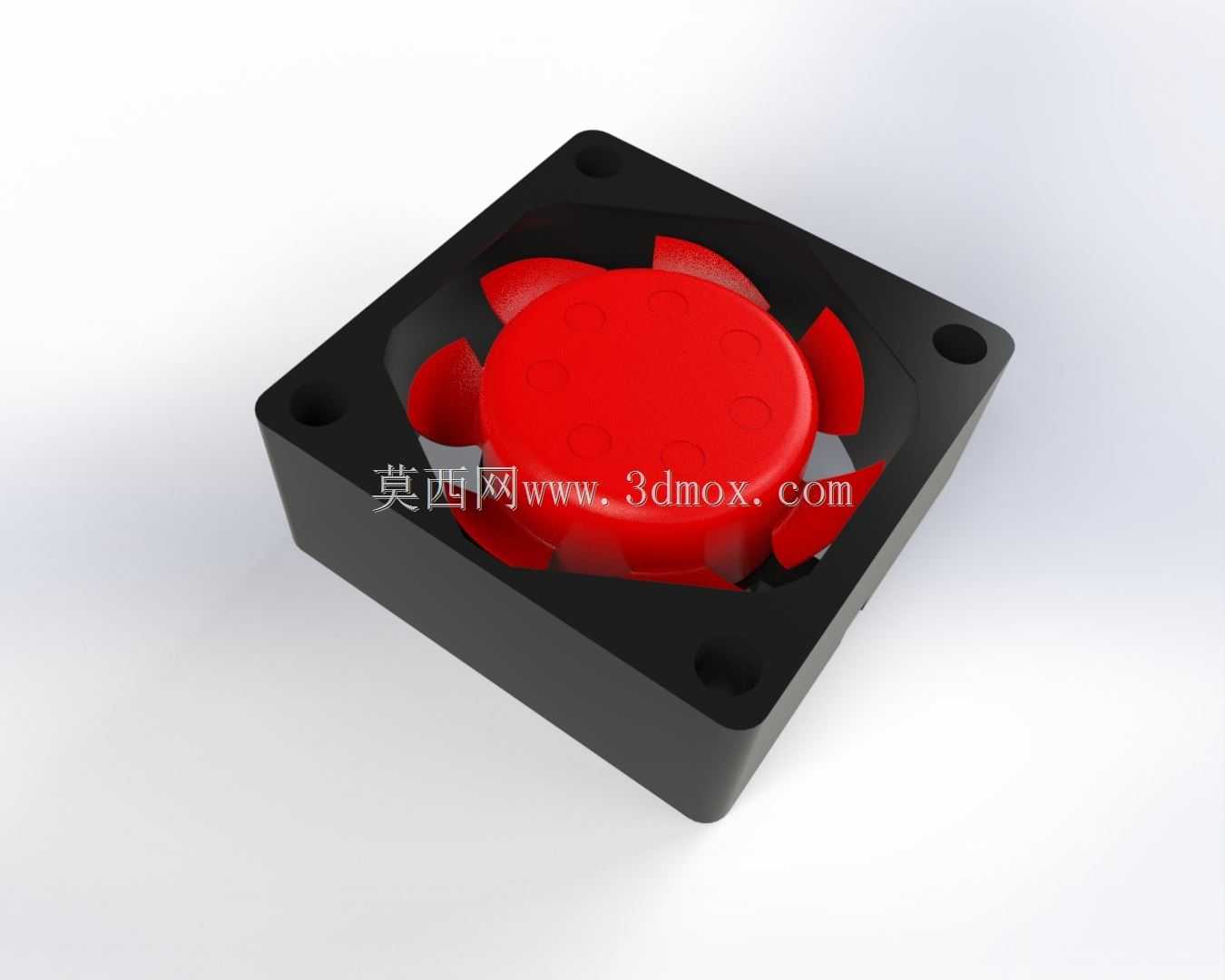

这款小型直流轴流风机，核心定位是小空间密闭腔体的主动风冷散热场景，日常在紧凑型工控板卡、迷你主机CPU模组、小型网络交换机、嵌入式开发板、桌面级3D打印机控制仓这类对安装厚度有严苛限制的设备里应用极广，区别于大尺寸高风压风机，它的设计逻辑完全围绕低占用、低功耗、长周期稳定运行展开。从结构设计来看，外框采用标准方形安装法兰布局，四个角预留沉头安装孔位，安装时可直接通过M2规格螺丝固定在设备壳体或者散热鳍片组上，法兰边的平面度公差控制在0.1mm以内，能保证安装后和贴合面之间无明显缝隙，避免漏风损失风压。外框中间的定子承载结构做了辐射状的静叶补强设计，一方面可以固定中心的电机定子腔体，另一方面能梳理叶轮甩出的紊乱气流，降低风切产生的高频噪音，实际运行时的风噪控制在22分贝以内，不会对桌面类使用场景造成噪音干扰。叶轮部分采用七片后掠式弧面叶片设计，叶片前缘做了小角度切角处理，能在低转速下保证足够的风量输出，中心的轮毂罩做了圆弧过渡，既可以保护内部的转子磁环与驱动电路板，避免安装或者运维过程中触碰损坏内部绕组，也能减少叶轮中心区域的气流紊流，提升送风效率。供电规格为5V直流，可直接兼容主板USB插针、通用USB供电接口的输出电压，不需要额外搭配电压转换模块，接线端预留了标准2.54mm间距的插针，适配绝大多数消费电子、工控小设备的供电接口定义。在安装边界上，这款风机的整体厚度控制在10mm级别，属于超薄型轴流风机范畴，不会过多占用设备内部的堆叠空间，对于内部空间寸土寸金的紧凑型电子设备来说，不需要额外修改原有结构的堆叠布局就能直接加装。叶轮和外框内壁的间隙控制在0.3mm左右，既避免了长期运行后叶轮因为动平衡偏移蹭到外框内壁，也不会因为间隙过大造成风压回流损失。实际选型使用时，它的风量输出可以覆盖15W以内发热功耗的器件散热需求，在环境温度40℃的工况下，能将发热器件的表面温度控制在65℃的安全阈值以内，满足消费电子、小型工控设备长期连续运行的散热要求。驱动电路内置在中心轮毂的腔体内部，做了简单的防反接保护，安装接线时不用担心正负极接反烧毁器件，转子部分采用含油轴承结构，不需要定期加注润滑脂，正常工况下的无故障运行时长可以满足普通消费类电子的全生命周期使用需求。
