红外避障传感模块结构设计方案

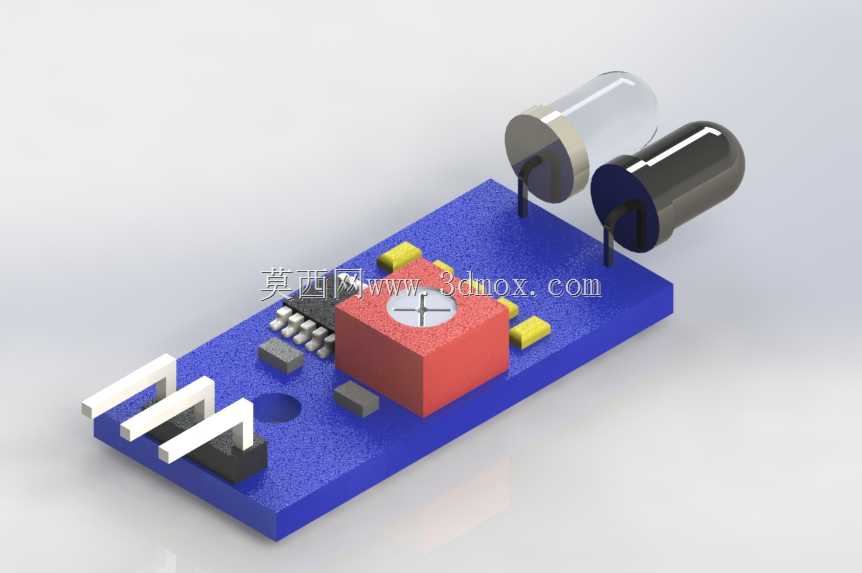

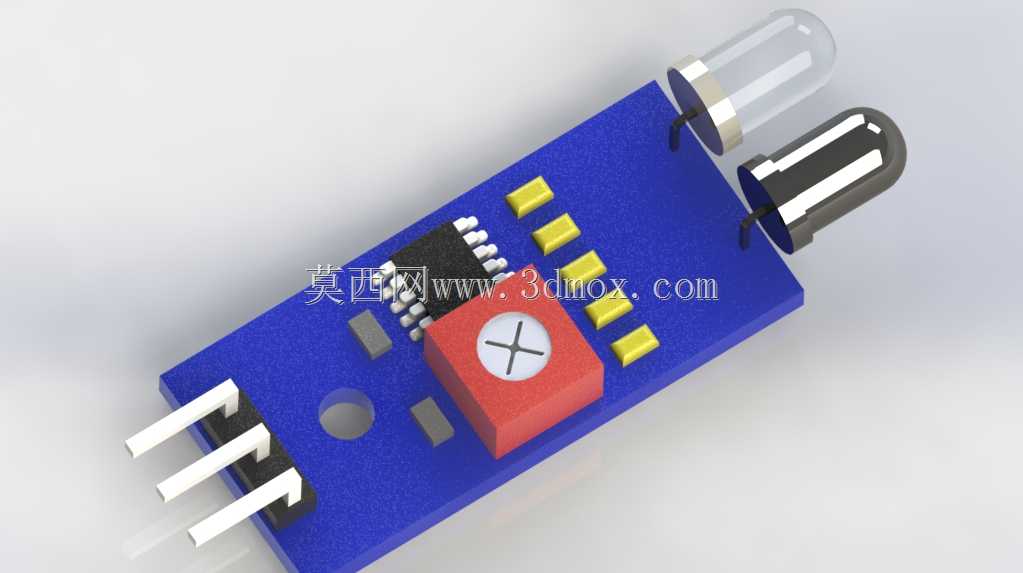

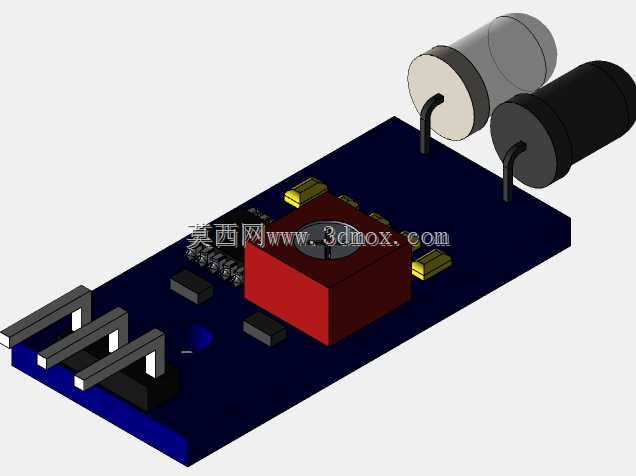

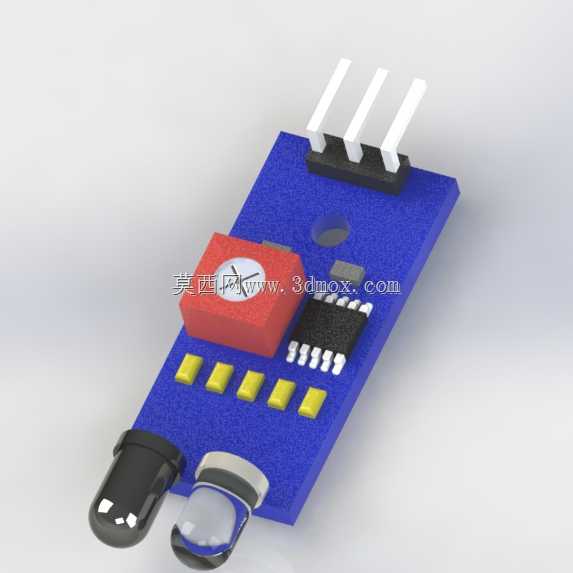

这款红外传感模块的结构设计，充分考虑了嵌入式安装与独立使用的双重场景需求，在小型自动化设备、智能小车、流水线物料检测工位中都能适配安装。模块核心采用红外发射与接收对管的布局，发射端持续发出调制红外信号，当检测范围内存在障碍物时，接收管捕获反射回来的红外信号，通过板载信号处理电路输出高低电平检测信号，可直接对接单片机IO口，无需额外信号转换电路。从结构布局来看，PCB板采用蓝色阻焊层设计，板上元件排布遵循信号流向逻辑，前端预留发射接收管的探出位置，避免板身遮挡红外信号的发射与接收路径；板载电位器用于调节检测距离阈值，可根据实际工位的检测需求灵活调整触发距离，适配不同的检测间距要求。排针接口设置在板身尾端，采用标准2.54mm间距排针，既可以直接插装在面包板上做原型验证，也可以通过排线连接到主控板，适配设备内部的布线需求。板上集成的电源指示与信号输出指示灯，能直观反馈模块的工作状态，调试时无需外接测量设备就能快速判断模块是否正常触发。外形尺寸上，板身采用窄长型设计，宽度控制在常规电子模块的通用安装尺寸范围内，安装孔位预留符合小型电子模块的通用安装间距，既可以用铜柱固定在设备安装支架上，也可以通过热熔胶、扎带直接固定在设备壳体内部，安装边界不会和周边的电路模块产生结构干涉。设计过程中充分考虑了元件的高度差，发射接收管的高度略高于板上其他元件，避免周边电容、芯片遮挡红外光路，电位器的调节旋钮朝上布置，调试时无需拆卸模块就能直接用螺丝刀调整阈值。模块的电路部分做了抗干扰设计，板载滤波电容能过滤电源端的纹波干扰，避免设备内部其他电路的电磁辐射导致误触发，在电机、继电器等强干扰元件周边使用时，也能保持稳定的检测性能。实际应用中，这类模块常被用在AGV小车的边缘避障、自动化产线的物料到位检测、智能门禁的人体接近触发等场景，结构设计上的紧凑性让它能塞进狭小的设备缝隙中，不需要额外预留过大的安装空间，排针的标准化设计也降低了选型替换的成本，不同厂家的同类型模块都能直接互换安装，不需要修改设备的安装结构与电路接线。
