指夹式脉搏血氧检测设备结构设计

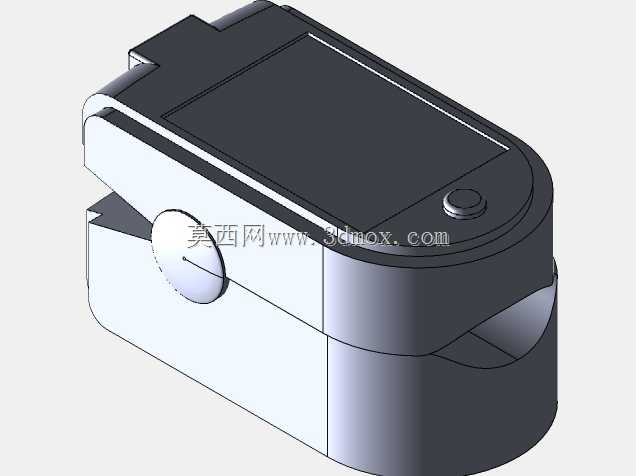

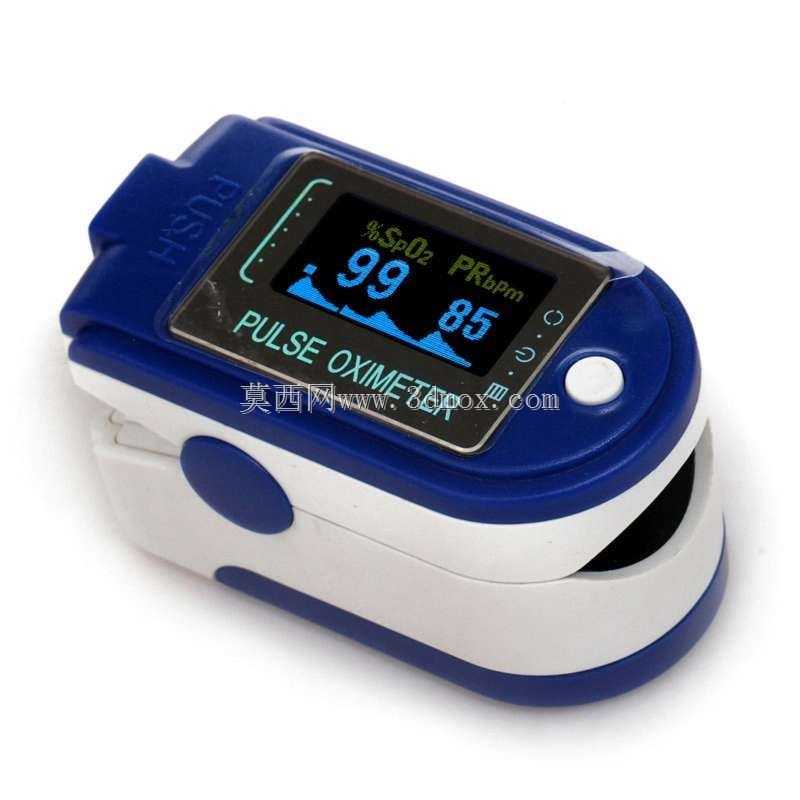

这款指夹式脉搏血氧检测设备的结构设计，首先围绕日常血氧监测的实际场景展开，不管是家庭日常健康自测、基层诊所快速筛查，还是户外出行、高原环境下的血氧状态追踪，都能适配无额外辅助操作的使用需求，设备整体采用指夹式开合结构，无需额外绑带或固定配件，单指按压即可完成开合操作，适配绝大多数成年人的手指尺寸范围，夹合部位的上下接触面做了弧度贴合处理，能和指腹、指背的自然曲面贴合，不会出现局部压痕或者检测移位的问题。从功能实现的结构逻辑来看，设备上半部分集成了光电检测模组、显示模块与操作按键，下半部分对应设置感光接收组件，夹合状态下检测端面刚好对齐指腹毛细血管分布最密集的区域，能通过光电容积法完成血氧饱和度、脉搏速率的实时检测，检测数据直接通过正面的OLED显示屏输出，屏幕做了下沉式嵌装设计，表面和壳体上表面齐平，既避免日常使用中的刮蹭磨损，也能减少环境光线对显示效果的干扰。结构设计上充分考虑了手持便携的使用需求，整体外形做了圆角过渡处理，没有尖锐棱角，壳体上下两部分通过内置的扭簧结构实现自动复位夹合，扭簧的弹力经过反复调校，既可以保证检测时设备不会自行脱落，也不会因为夹合力过大造成使用者指端不适，侧面的单按键设计集成了开机、功能切换的操作逻辑，按键做了凸起的圆弧造型，盲操作时也能快速定位，不需要刻意观察按键位置。设备的内部空间排布非常紧凑，电路板、电池、光电模组都在上下壳的腔体内做了定位卡槽设计，不需要额外打胶就能完成组件固定，装配工序简单，后期维护拆解也很方便，壳体的合模线做在侧面的中分位置，上下壳通过卡扣加少量螺丝完成固定，接缝均匀，能满足日常使用中的防泼溅要求，避免少量汗液、溅水渗入内部造成电路故障。夹合端面的检测窗口做了透明护片封装，护片和壳体之间做了密封胶圈，既能保证光电信号的正常穿透，也能阻挡灰尘、皮屑进入检测模组区域，日常使用时只需要擦拭护片表面就能完成清洁，不需要复杂的消毒流程。整体尺寸控制在成年人单手握持的舒适范围内，重量较轻，日常放在口袋、随身包内都不会有明显的负重感，完全满足便携检测的使用需求，结构上没有易损的外露部件，正常使用场景下的抗摔、抗磨损性能都能满足日常民用医疗检测设备的使用要求。
