苹果iPhone11ProMax整机外观结构数模

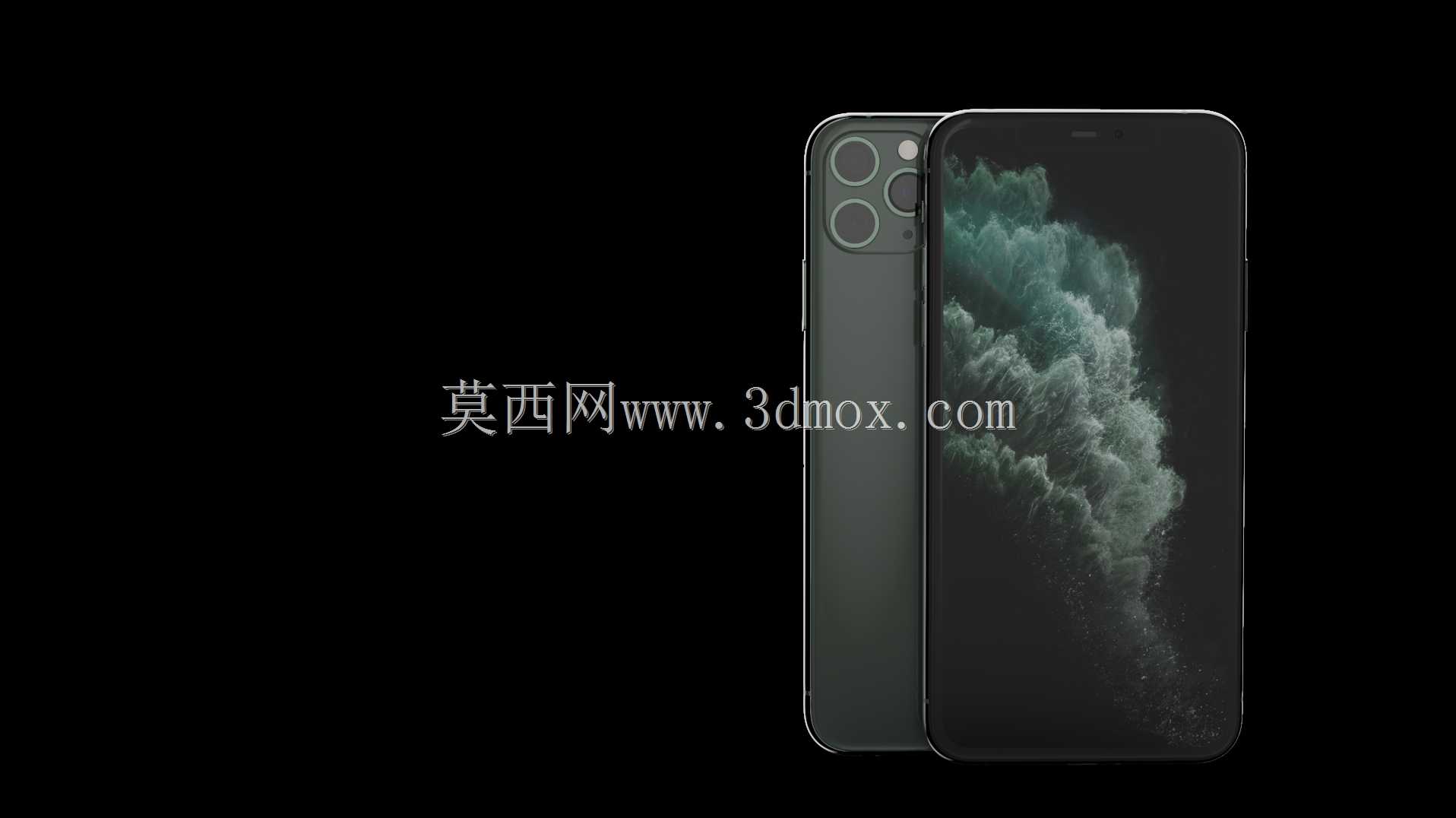

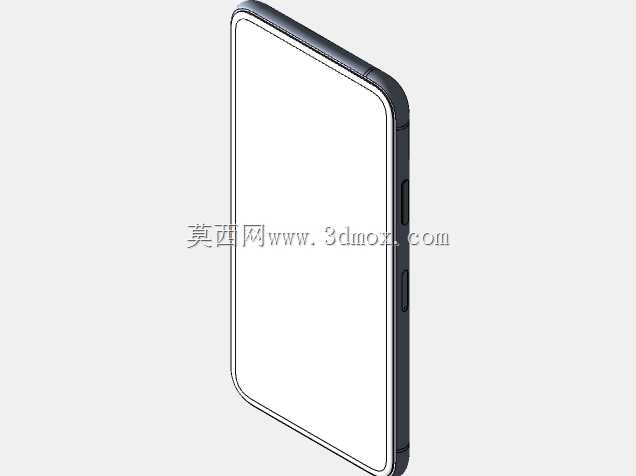

做消费电子结构设计的从业者大多清楚，旗舰机型的外观数模是做周边配套开发的核心基准，从手机保护壳、钢化膜的适配，到无线充电模组、车载支架的对位匹配，都需要精准还原整机外形与边界尺寸的数模作为设计依据。这款数模还原了iPhone11ProMax的整机外观特征，正面是带刘海开槽的全面屏形态，屏幕R角弧度、中框过渡圆角都做了等比例复刻，背部左上角的矩形三摄模组凸起高度、镜头排布位置、闪光灯与麦克风开孔的相对位置都精准还原，中框的不锈钢切边弧度、侧边按键的凸起高度与位置、底部扬声器开孔与充电接口的排布都和实机保持一致。在实际设计应用中，这类外观数模最常被用于配件开发的干涉检查环节，比如做全包保护壳的时候，需要依据数模的外轮廓做壳体内腔的负向偏移，预留0.1-0.2mm的装配公差，同时要对应按键位置做避让开孔，对应背部镜头模组位置做精准的沉台设计，避免安装后出现镜头区域顶膜、按键按压卡滞的问题。做车载磁吸支架适配的时候，需要依据数模的背部曲面弧度调整磁吸面的贴合弧度，保证支架和手机背部的接触面积足够，不会出现行车过程中手机滑落的情况。做钢化膜开发的时候，需要依据正面屏幕的R角弧度、刘海区域的开槽轮廓做膜片的外形裁切，保证膜片边缘和屏幕黑边对齐，不会出现遮挡显示区域或者边缘翘起的问题。数模里特意还原了手机背部的参考框位，这个结构是做渲染对位的时候用来对齐鼠标光标位置的基准，在做产品展示渲染、交互效果演示的时候，可以依托这个基准位快速定位操作触发区域，避免渲染过程中交互元素位置偏移。从建模思路来看，这类外观数模不需要还原内部的主板、电池等堆叠结构，重点是把控外轮廓的形位公差，所有曲面都要保证G2连续，避免出现曲面褶皱、棱线错位的问题，中框和前后玻璃的衔接处要做精准的相切处理，还原实机的顺滑握持手感对应的曲面特征。在做配套产品的安装边界校核时，只需要把配套产品的数模和整机数模做装配配合，就能快速检查是否存在结构干涉，不需要反复拿实机做打样测试，能大幅缩短配件产品的开发周期，减少开模前的试错成本。对于刚接触消费电子结构设计的新人来说，这类成熟旗舰机型的外观数模也是很好的曲面建模练习素材，可以通过逆向复刻的过程练习曲面拆分、曲率连续调整、圆角过渡处理的建模技巧，理解消费电子产品外观设计中对握持手感、视觉轻薄感的处理逻辑。
