17x17规格微型轴流散热风扇结构设计

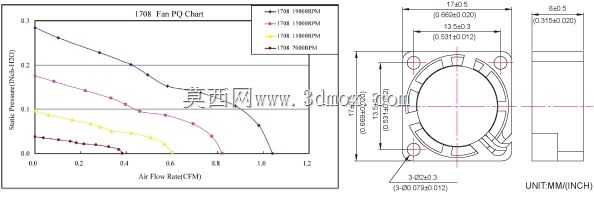

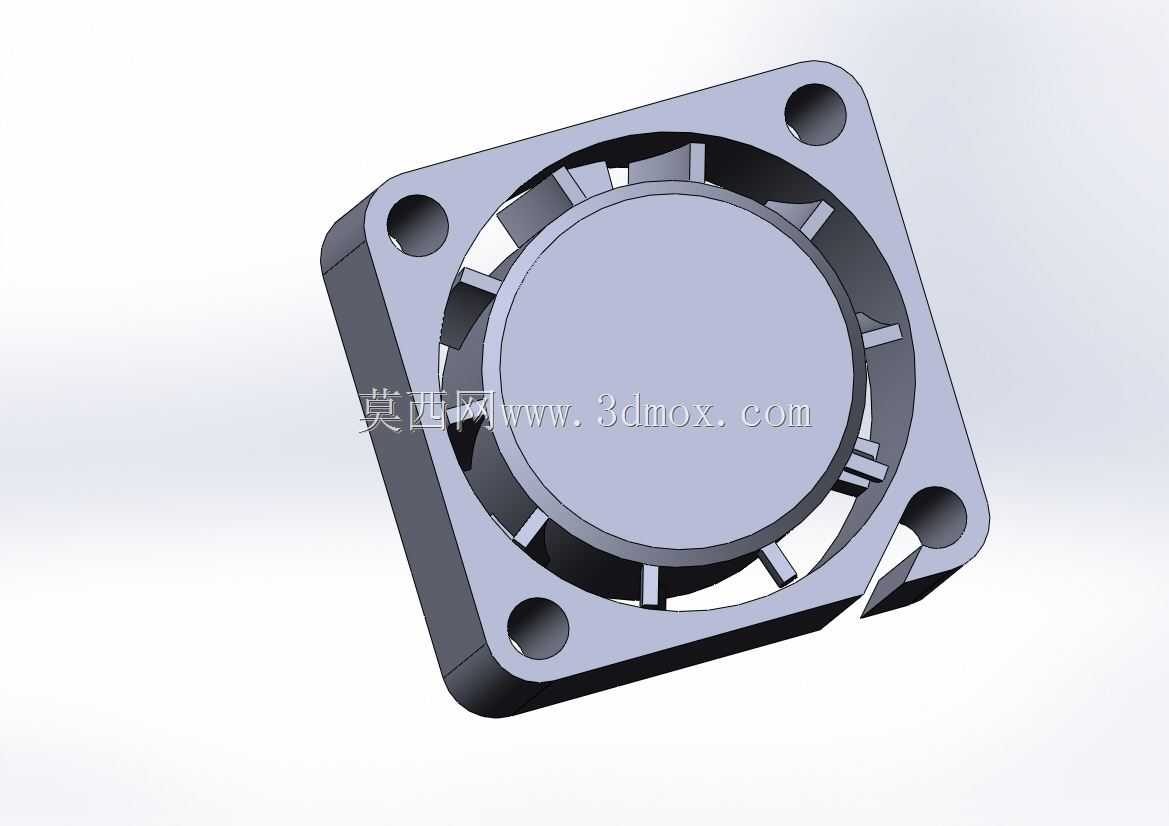

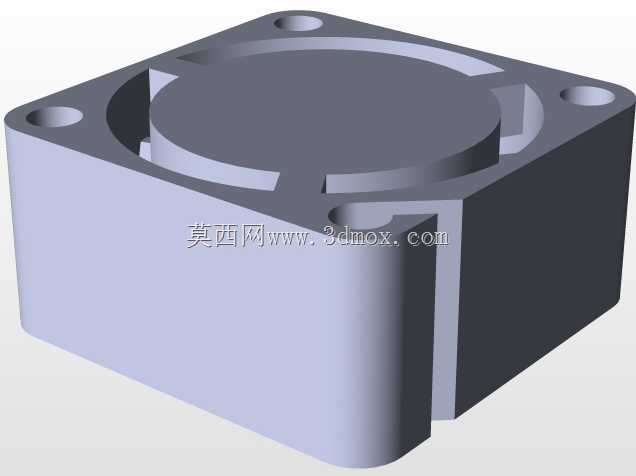

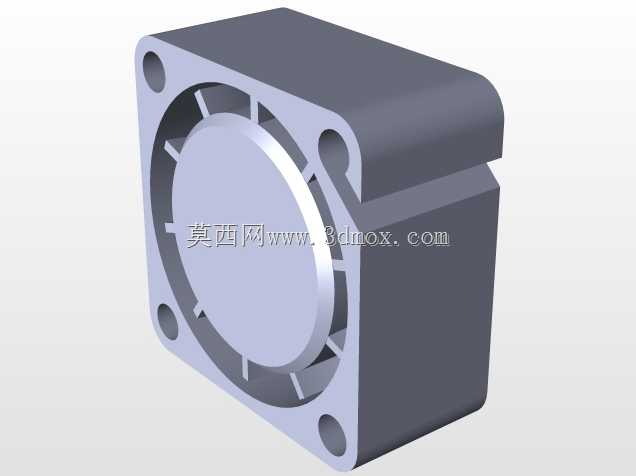

做小型嵌入式工控板、迷你PC硬件、便携检测仪器的结构设计时，散热组件的选型往往是最容易卡边界的环节——很多紧凑布局的PCB板留给散热风道的垂直空间不足10mm，常规20mm见方的风扇要么挤占接插件位置，要么和板载电容、排针产生干涉，这时候17x17x8规格的微型轴流风扇就成了平衡散热能力与安装空间的最优解。这款风扇的外框采用带安装孔的方形切角结构，四个角预留的通孔位置完全匹配微型工控板、迷你开发板的标准安装孔位，安装时不需要额外做转接支架，直接用M2规格的螺丝就能固定在PCB预设的安装柱上，外框边缘的切角设计是为了避让板上靠近边角位置的贴片元件，避免装配时出现硬干涉。从结构设计逻辑来看，这款风扇的外框做了等壁厚的加强筋处理，扇叶和外框内壁的间隙控制在0.3mm以内，既保证扇叶转动时不会擦碰外框，又能尽可能减少风压泄漏，提升小尺寸下的送风效率。中间的轮毂部分做了下沉式设计，刚好容纳微型直流电机的定子与转子结构，轮毂和外框之间的支撑筋采用流线型截面，不会对进出风产生额外的风阻，同时能保证外框的结构强度，避免安装锁紧时外框变形挤压扇叶。实际应用场景里，这类小尺寸风扇除了给CPU做辅助散热，还常被用在便携医疗检测设备的主控板散热、小型POE交换机的风道构建、车载迷你充电模块的主动风冷、工业传感器的恒温散热等场景，这些场景的共同特点是安装空间极度紧凑，对散热组件的外形尺寸公差要求高，同时需要风扇在低转速下就能提供足够的风量带走板载芯片的积热。做三维建模时，这款模型的安装边界尺寸完全按照实物公差还原，四个安装孔的中心距、外框的长宽高尺寸、扇叶的旋转包络范围都做了精准的参数化设定，结构工程师在做整机布局时，可以直接把模型调入装配体，核对安装空间、风道走向、和周边元件的安全间隙，不需要再反复核对二维图纸的尺寸，能大幅缩短紧凑结构的选型验证周期。扇叶的叶型采用小弦长的后掠设计，适配微型电机的低扭矩特性，启动时不需要太大的启动电流就能带动扇叶达到额定转速，运行时的风噪也比直叶型的微型风扇更低，适合对噪音有要求的便携设备场景。外框的出线位置做了缺口式的走线槽设计，装配时风扇的供电引线可以顺着走线槽贴板布置，不会因为引线凸起顶到上层壳体，也避免了装配时压断引线的风险。
