台式机显卡离心式鼓风散热风扇结构

这款离心式鼓风结构，是桌面级独立显卡散热系统里的核心送风部件，主要适配采用公版涡轮散热方案的图形卡，这类散热结构和普通开放式轴流风扇不同，不会向机箱内部四散排风，而是通过密封的风道将气流直接导向显卡尾部的散热鳍片，最终把热量从机箱PCI挡板位置的出风口排出，能避免显卡热量在机箱内部堆积，尤其适合小机箱、多卡并联的装机场景，不会出现相邻显卡互相吸热风的散热干扰问题。

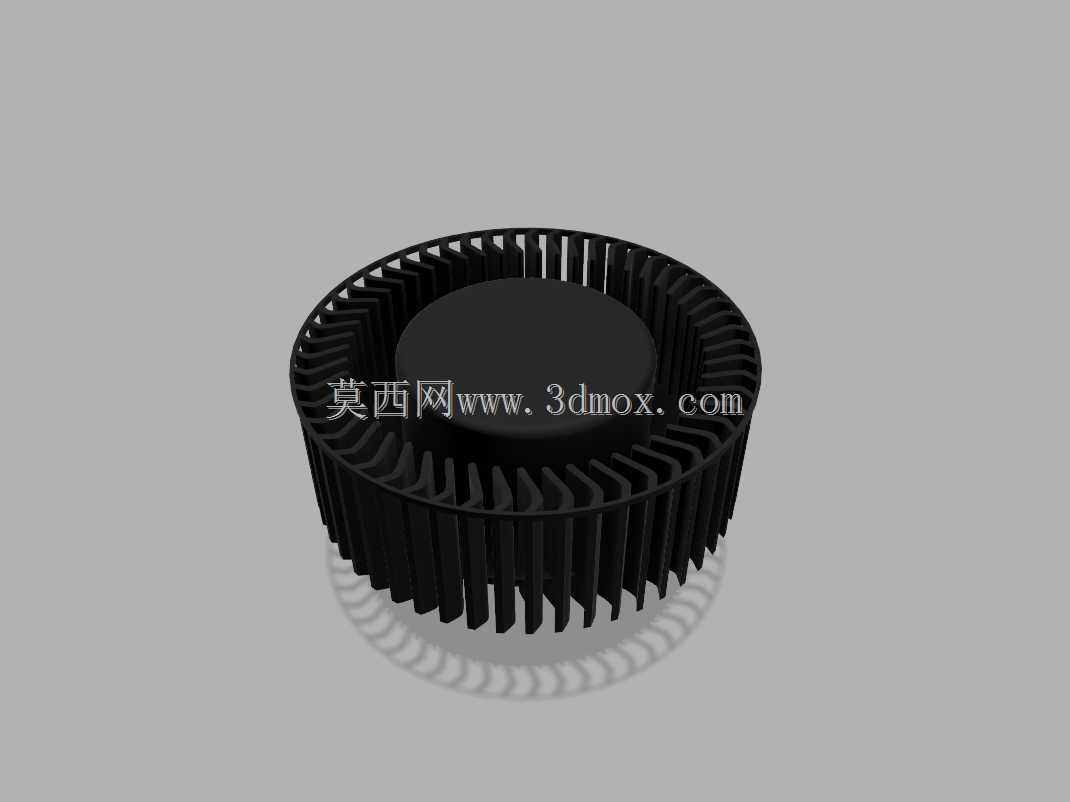

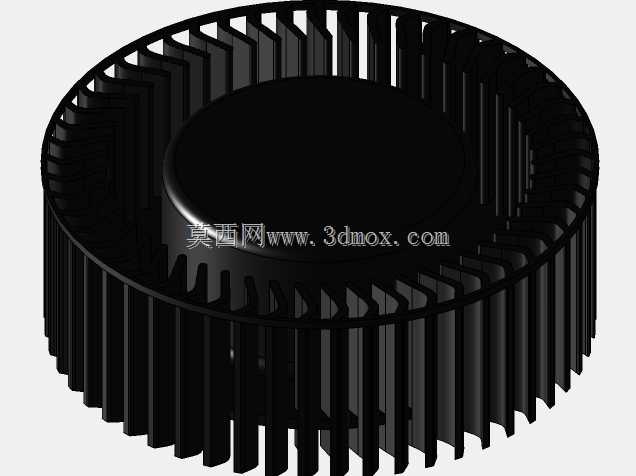

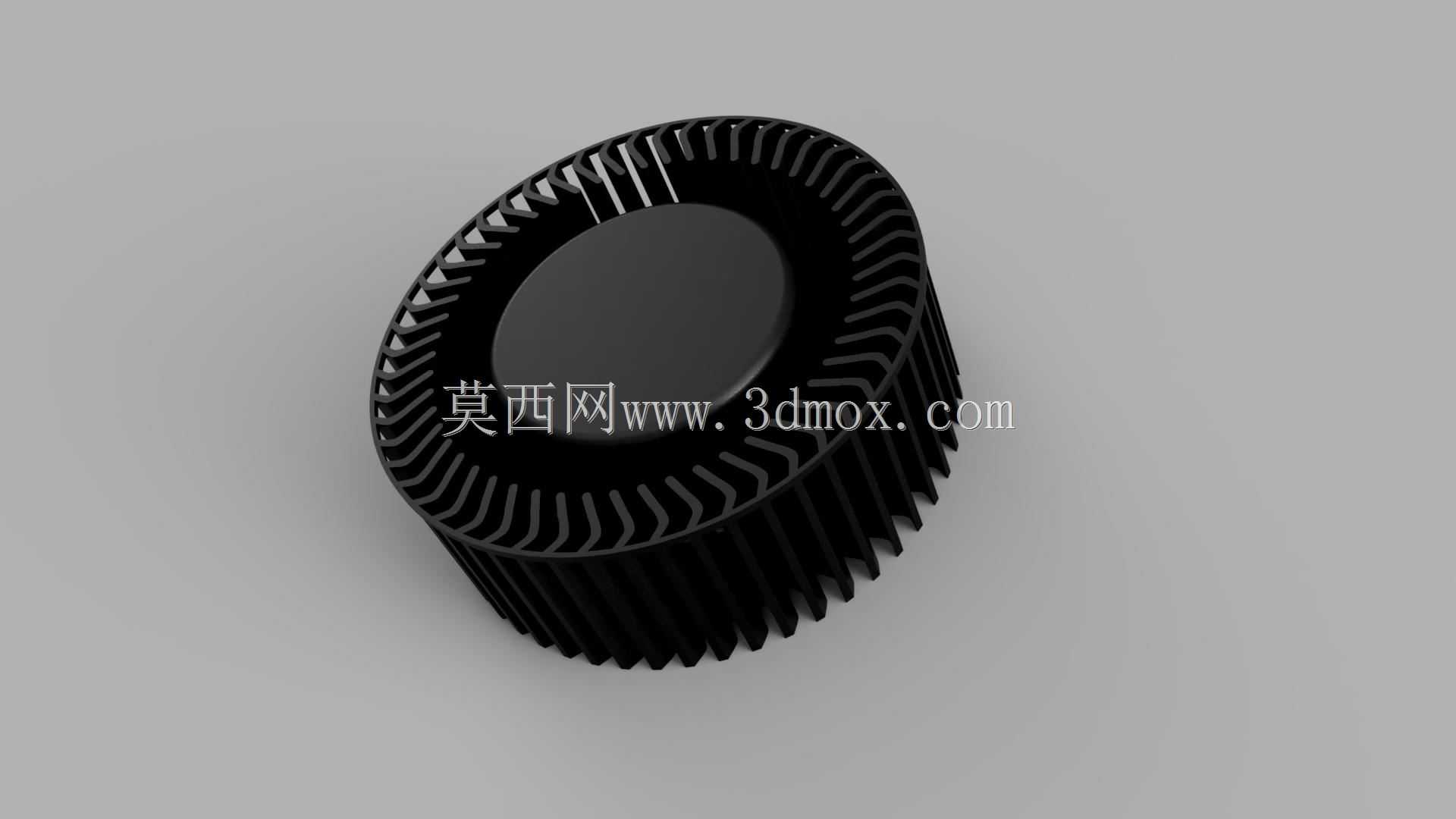

从结构设计来看，该部件采用前倾式多叶片布局，叶片沿轮毂周向均匀排布，进风区域集中在叶轮上端面的圆形敞口位置，气流进入叶轮腔体后，在叶片的高速带动下获得动能，沿叶轮径向向外甩出，最终沿叶轮外侧的导风结构形成定向高压气流，相比同尺寸轴流风扇，这类离心鼓风结构能产生更高的风压，可以穿透密度更高、厚度更大的铝制散热鳍片组，保障高负载下GPU核心、显存颗粒、供电MOS管等发热元件的热量能被及时带走。

尺寸边界上，这款叶轮的外径为65毫米，属于4英寸规格的标准显卡鼓风叶轮，适配的安装空间需要预留出叶轮旋转的径向余量，轴向安装高度需要匹配散热模组的导风罩腔体，安装时叶轮中心需要和驱动电机的输出轴保持同轴度，避免高速旋转时出现动平衡偏差引发的振动噪音。需要注意的是，该结构仅还原了叶轮本身的几何外形，没有集成安装卡扣、电机定位柱等装配特征，在做散热系统适配设计时，需要根据所选驱动电机的规格、导风罩的配合尺寸补充对应的安装定位结构，同时要校核叶轮旋转时和周边结构的安全间隙，避免出现运转擦碰的问题。

在实际硬件应用场景中，这类鼓风叶轮除了用在独立显卡上，也常被用于1U/2U机架式服务器的散热模组、笔记本内置散热模块、小型工控机的通风散热结构中，设计逻辑都是利用其高风压、定向排风的特性，在有限的狭窄空间内完成热量的定向导出。建模时还原了叶片的曲面弧度、叶轮外圈的齿状边缘细节，叶片的倾斜角度经过实际送风效率的匹配，既保证了足够的送风流量，也兼顾了高速旋转时的气动噪音控制，不会出现明显的风切异音。
