EK Vardar EVO 140ER黑色散热风扇结构设计

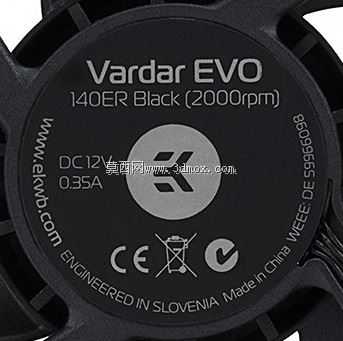

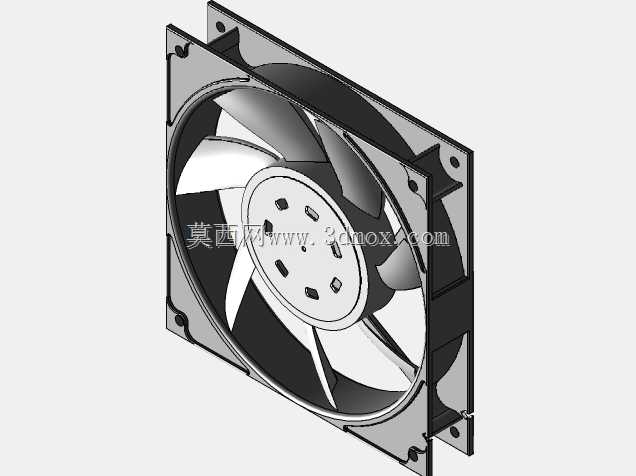

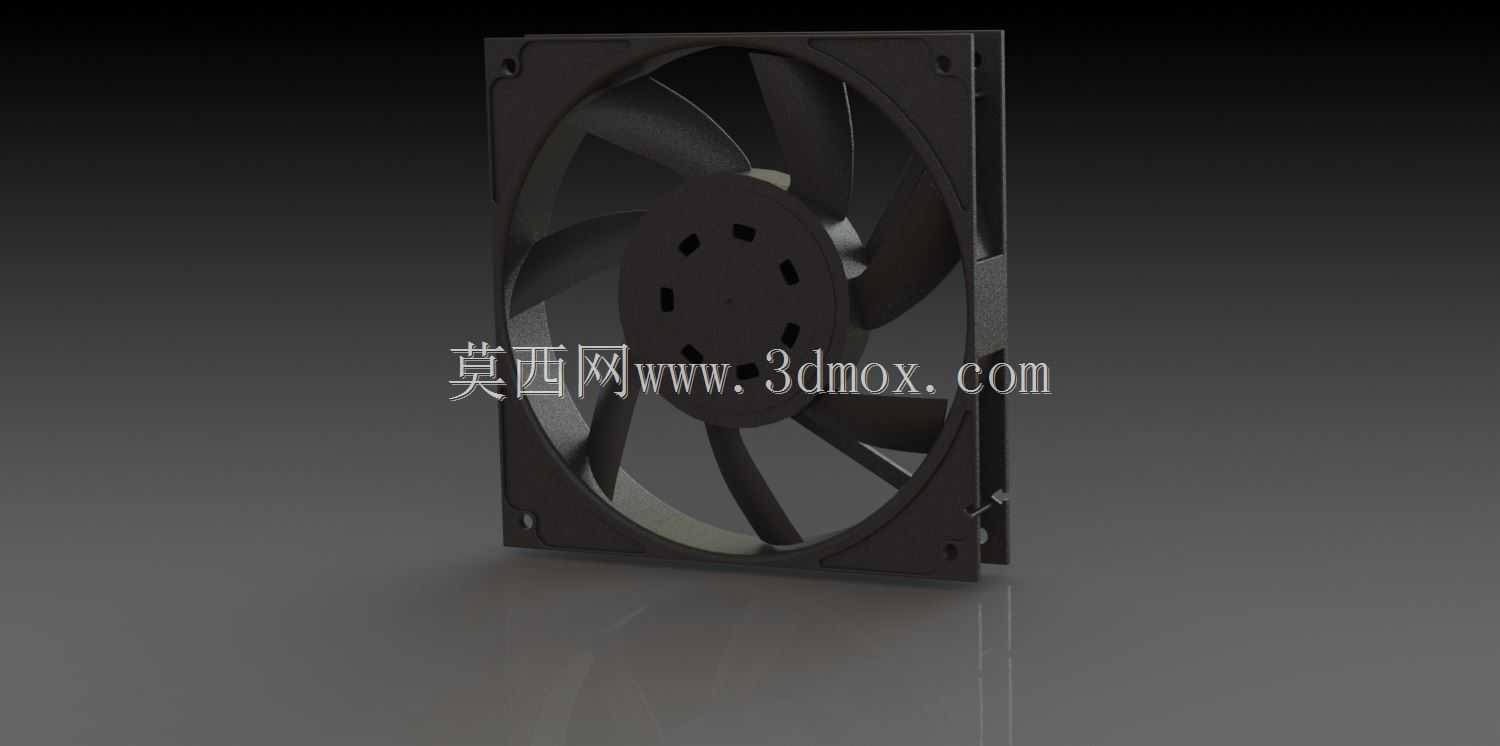

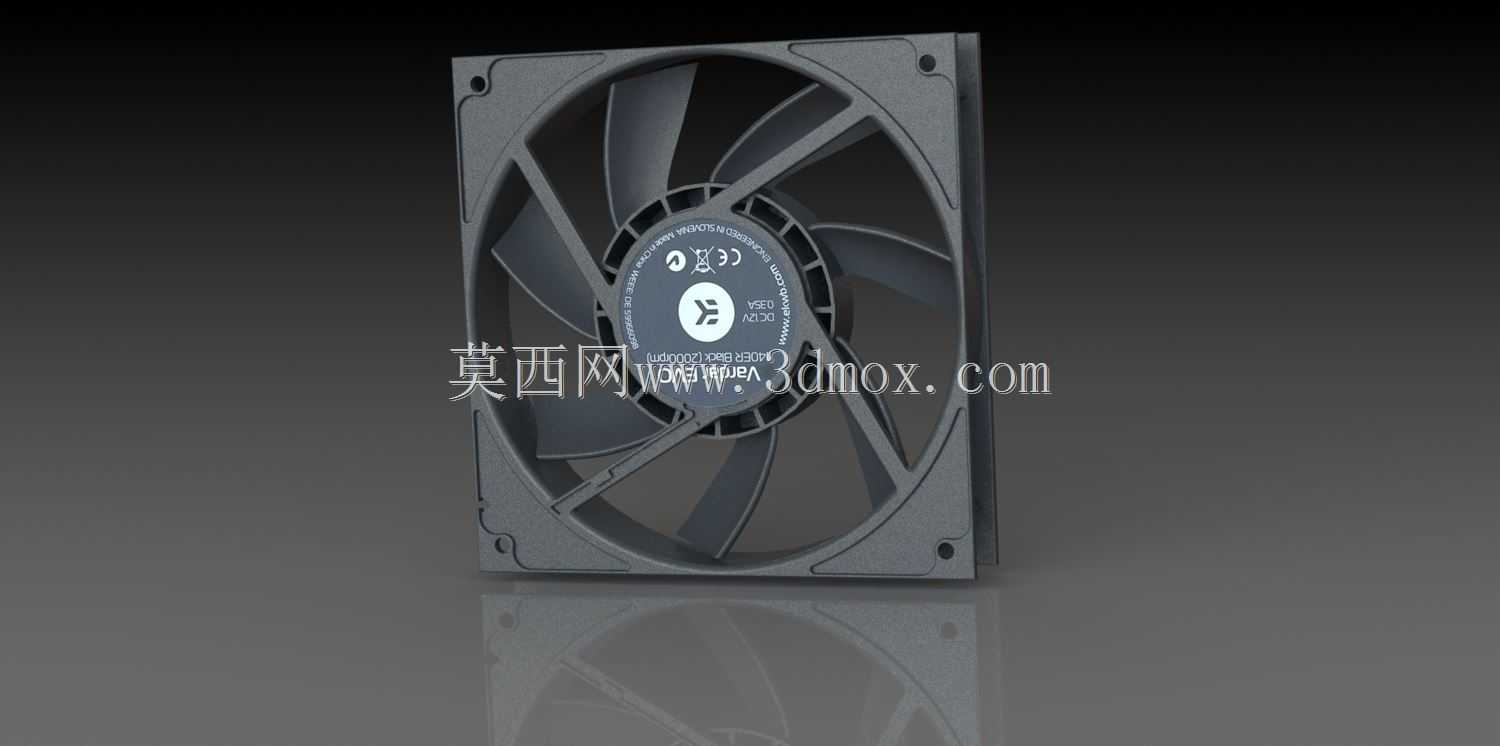

这款140mm规格的轴流散热风扇，在PC水冷散热系统、工业控制柜通风、小型电子设备散热场景中都有广泛适配空间，作为散热回路里的核心动部件，它的核心作用是通过定向气流带动，将冷排或者发热元件表面堆积的热量快速带走，维持系统工作在合理的温度区间。从结构设计逻辑来看，建模过程优先保证了安装边界的尺寸准确性，外框采用标准140mm方形安装孔位布局，孔距、边框厚度都匹配行业通用安装规范，不管是适配水冷排的固定位，还是机箱预留的风扇安装位，都能做到无干涉装配，不会出现孔位错位、边框突出无法安装的问题。扇叶部分的建模没有做完全复刻原厂的精确曲面细节，而是优先保证了整体气动外形的合理性，叶片的倾斜角度、叶根到叶尖的弧度变化，都参考了同规格高风压风扇的气动布局，能够在建模阶段就模拟出实际工作时的气流走向，方便后续做散热仿真的时候获得更贴近真实的气流参数。外框的边角做了常规的减震安装位预留，边框的加强筋结构也做了还原，能够保证实际安装时的结构强度，不会因为长期运行的震动出现边框变形的问题。在做设备选型匹配的时候，这类140mm规格的风扇相比120mm型号，能够在更低转速下获得同等风量，运行噪音控制更有优势，很适合对噪音有要求的密闭式设备散热场景。建模过程中特意规避了原厂的标识细节，只保留纯粹的结构本体，方便设计人员在做整机装配的时候直接调用，不需要额外处理标识侵权的问题，同时核心的安装尺寸、整体外形轮廓都做了精准校准，不管是做装配干涉检查，还是做散热系统的布局模拟，都能直接使用。扇框的厚度、出线位的预留位置也都参考了实物的布局，在做整机布线模拟的时候，能够提前预判线材的走线路径，避免出现线材和扇叶干涉的问题。轮毂部分的结构做了简化处理，保留了核心的外形轮廓和安装轴位的尺寸，不需要还原内部的电机绕组细节，毕竟在做整机结构设计的时候，风扇作为标准外购件，只需要保证外部接口和安装尺寸准确即可，内部结构不会影响整体装配的校验工作。
