带式输送配套制动辊组结构设计

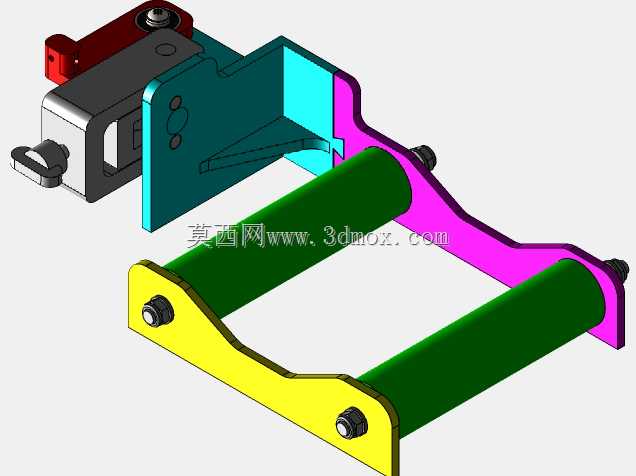

这套制动结构主要适配轻载带式输送场景，常见于小型物料分拣线、纺织布料输送线、薄膜收卷前段的张力控制工位，核心作用是在输送线急停、工位暂停时快速锁止从动辊，避免皮带在惯性作用下继续滑移导致物料堆垛、定位偏移。从结构组成来看，整套部件以弯折成型的双侧安装支架为承载基体，支架上平行布置两根包覆耐磨层的从动辊，辊体两端通过带防尘圈的转动副与支架连接，保证辊体转动顺畅无卡滞，同时适配车间多尘的使用环境，减少日常维护频次。

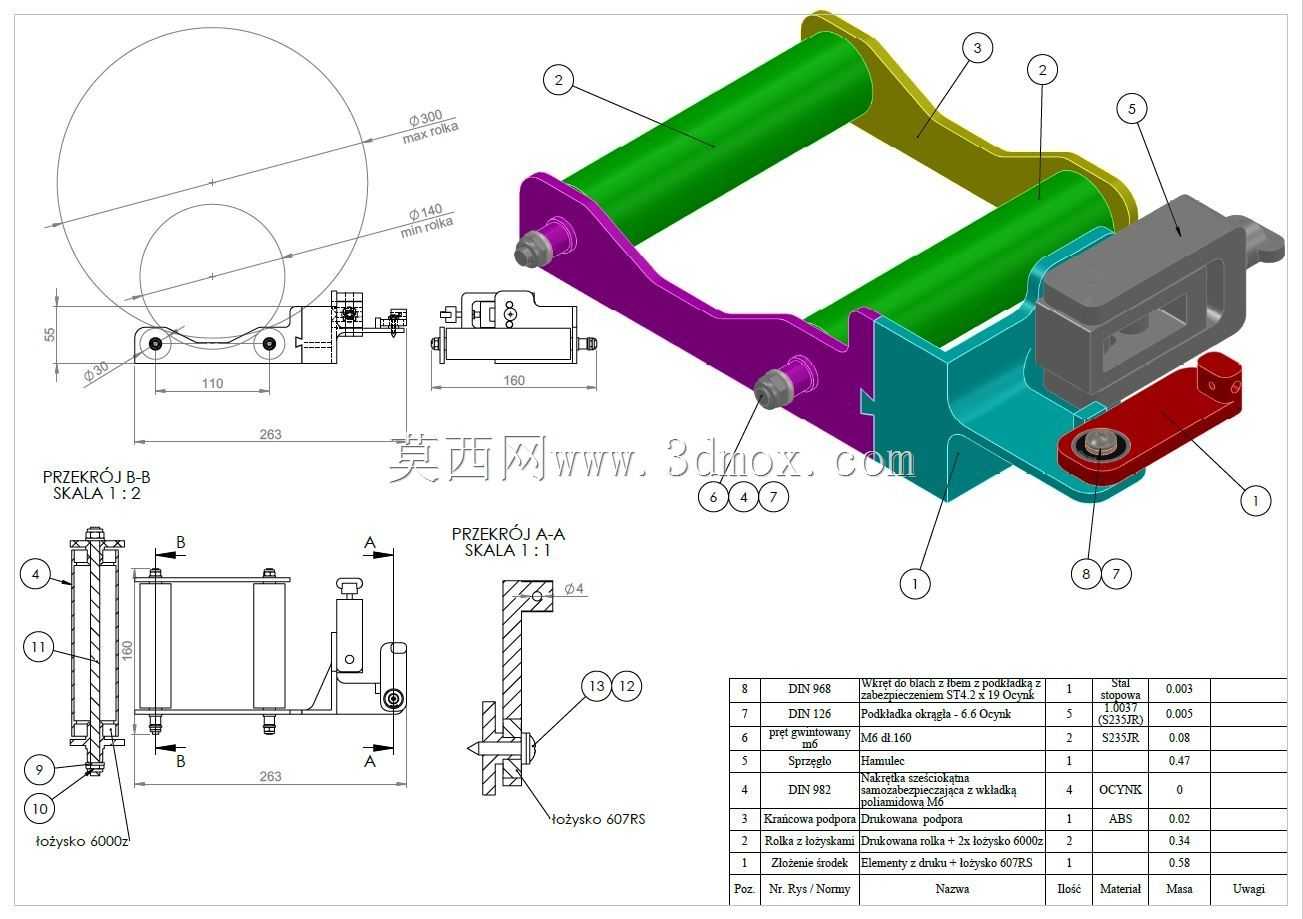

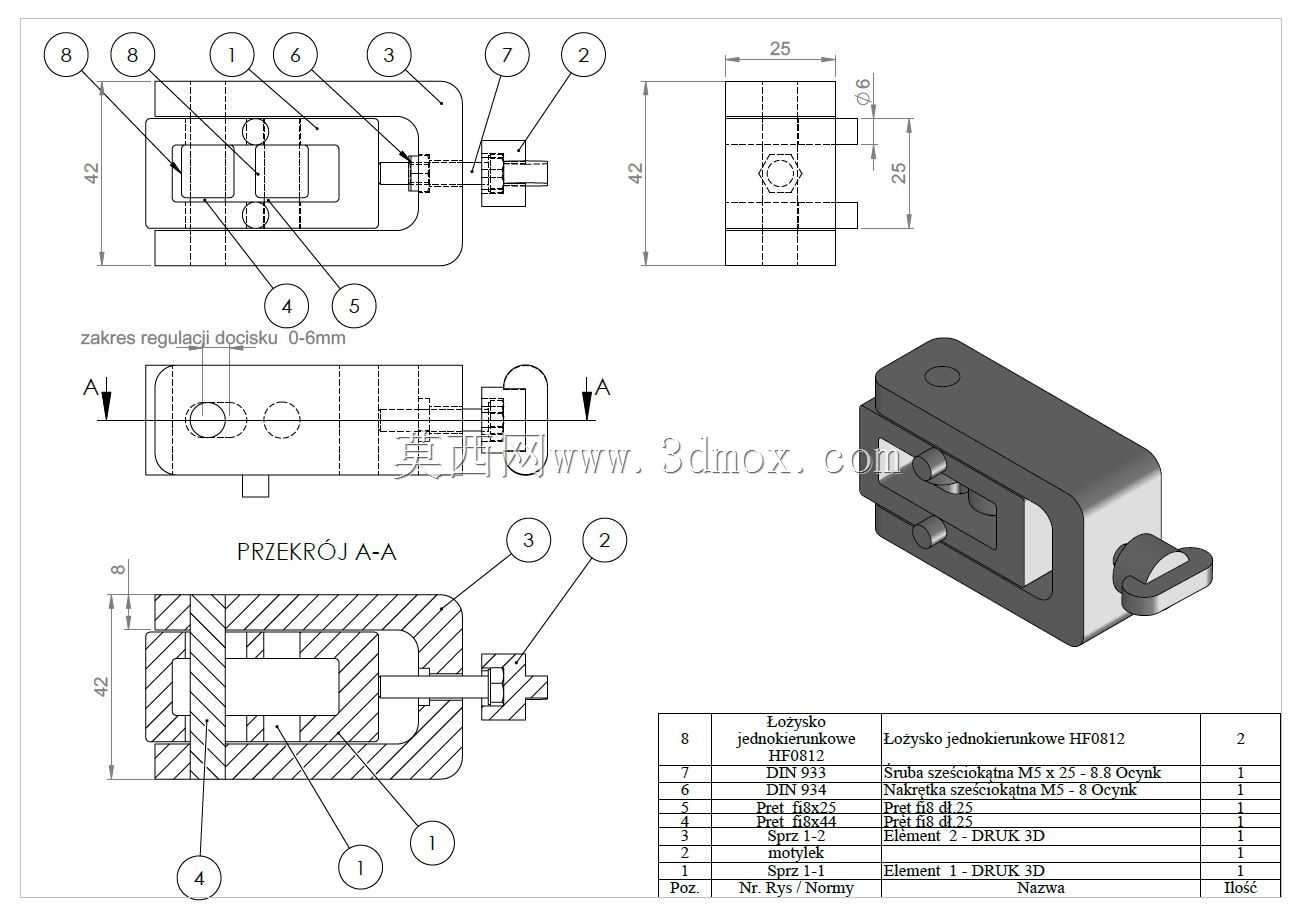

设计阶段首先确定了安装边界尺寸，支架横向安装孔距为150mm，纵向安装基准面到辊体最外侧的突出距离为24mm，辊体有效工作长度覆盖120mm宽度范围内的皮带，适配市面上多数窄幅轻型输送皮带的安装尺寸，安装时只需将支架底部的两个定位孔与输送线架的预留螺孔对齐，穿入紧固件即可完成固定，不需要额外做安装面的二次加工。制动执行端采用偏心压块结构，与红色的拨动手柄刚性连接，扳动手柄时偏心块会直接压合在端部辊的轴端平面上，通过摩擦力锁止辊体转动，锁止力矩可以通过端部的调节螺栓微调，适配不同张紧力的皮带使用需求，避免锁止力过大导致辊面损伤、或是锁止力不足出现打滑溜车的问题。

从建模细节来看，所有钣金弯折件都预留了合理的折弯圆角，避免应力集中导致支架在长期受力后出现开裂，辊体与支架的连接位置预留了0.2mm的装配间隙，既保证转动灵活，也不会出现轴向窜动。整套结构没有采用复杂的液压或气动执行元件，纯机械结构的可靠性更高，在无气源、供电不稳定的简易输送工位也能正常使用，日常维护只需要定期在转动副位置加注润滑脂，检查制动块的磨损量即可，维护成本远低于同规格的电磁制动辊。结构上还预留了传感器安装位，后续如果要升级自动化控制，可以直接在支架侧方加装位置检测开关，检测手柄的锁止状态，接入输送线的控制系统实现联锁保护，避免设备在制动锁止状态下启动导致电机过载。
