树莓派3B适配DIN导轨安装固定夹结构

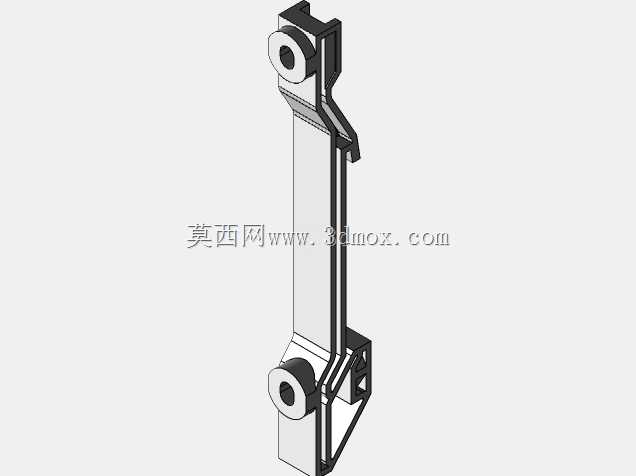

在工业现场的嵌入式设备部署场景中，单板计算机的导轨式安装一直是电控柜内集成的常见需求，这款固定夹正是针对树莓派3B与标准DIN EN 60715导轨的适配需求设计，解决了单板计算机在工业电控环境中无专用固定位、安装零散、布线杂乱的问题。日常做电控柜内嵌入式采集节点部署时，常遇到树莓派这类消费级单板没有适配工业导轨的安装结构，以往多采用扎带捆绑、双面胶粘贴的临时固定方式，长期使用易受柜内振动、温湿度变化影响出现松动、移位，甚至接口松脱导致采集链路中断，这款夹件的设计刚好填补了这一安装场景的空白。从功能特性来看，该夹件采用双侧对称夹持结构，上下两端设置带安装孔的固定位，中心孔距严格控制在58mm，刚好匹配树莓派3B板载的固定孔位公差范围，安装时无需对单板进行额外打孔或改装，直接通过标准紧固件即可将夹件与单板可靠连接。夹件与导轨配合的卡位结构完全适配35mm×7.5mm规格的标准DIN导轨，推入导轨后可通过底部螺钉调整夹持预紧力，利用夹件自身的微量变形实现与导轨的无间隙贴合，即使在柜内接触器、继电器动作产生的持续振动环境下，也能保持安装位置稳定，不会出现沿导轨滑移的问题。设计思路上充分考虑了3D打印的工艺特性，整体结构无复杂倒扣、无超大悬空面，采用常规FDM打印工艺即可完成制作，无需额外添加支撑结构，打印完成后仅需简单去除毛边即可投入使用，单套安装需要打印2件夹件，分别对应单板的上下两端固定位，夹持受力均匀，不会对PCB板产生额外的弯折应力，避免长期受力导致的板件变形。安装边界方面，夹件贴合导轨的卡位深度完全符合DIN导轨的标准尺寸公差，安装后单板与导轨表面预留有足够的间隙，可容纳板背的焊接引脚、散热片等突出结构，不会出现安装后板件与导轨干涉顶触的问题，同时夹件的侧向宽度经过控制，相邻安装的电气元件不会与夹件产生位置冲突，完全符合电控柜内元件排布的间距要求。实际使用时，先将两件夹件分别通过螺钉固定在树莓派3B的对应安装孔上，注意控制螺钉锁紧力矩，避免压伤PCB板，随后将夹件的导轨卡位对准DIN导轨的卡边，平稳推入到位后，拧紧夹件底部的紧定螺钉，使夹件的卡爪产生微量变形抱紧导轨，即可完成整个安装过程，安装后的单板可沿导轨调整位置，适配柜内不同的布线需求，拆卸时仅需松紧紧定螺钉即可将整套组件从导轨上取下，维护更换十分便捷。
