标准Lustre接线端子排结构设计

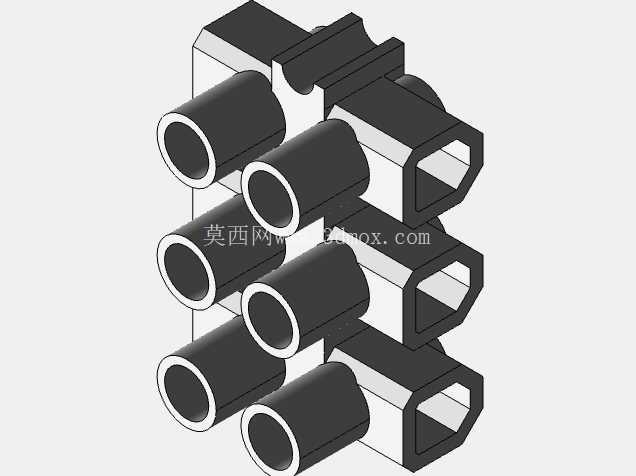

　　在低压配电、电气控制柜内部布线、小型电源设备的接线作业场景里，这类多联式接线端子是实现导线快速固定、分路连接的核心基础部件，日常运维中更换线路、新增回路时，不需要反复绞接导线再做绝缘包裹，能大幅降低现场接线的出错概率，也方便后期故障排查时逐回路断开检测。从结构上看，这款端子采用模块化并排拼接的设计思路，单个端子单元为独立的导电腔体，相邻单元之间通过绝缘隔层完全分隔，避免不同回路的导线之间出现爬电、短路风险，每个单元的进线端为圆形通孔结构，适配单股硬导线或者压接了冷压端头的多股软导线插入，尾部的六角形腔体是用来放置锁紧压块的空间，当拧紧端子顶部的锁紧螺钉时，压块会顺着六角腔的导向面垂直下压，将插入的导线牢牢压在腔体底部的导电面上，这种结构相比侧面顶丝的端子，导线的受力方向与插入方向垂直，不会因为长期受振动出现导线被顶丝顶断、接触电阻变大的问题。

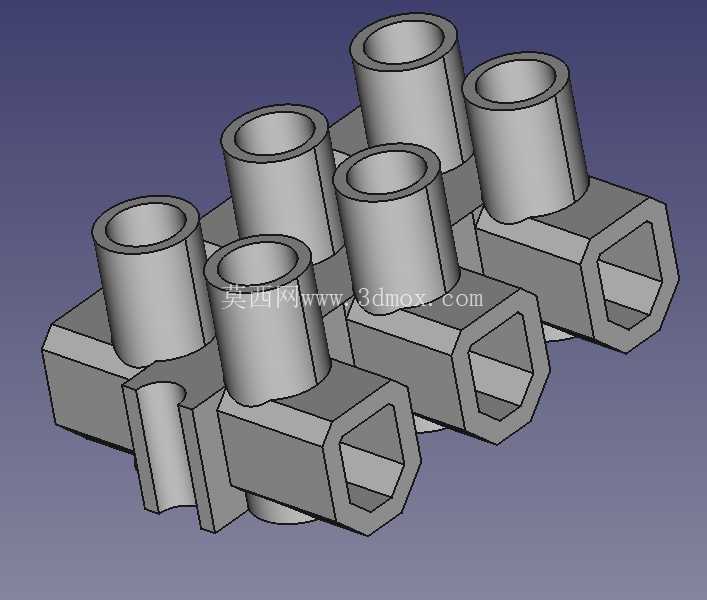

　　做三维建模的时候，首先要确定单个端子单元的安装边界，单个单元的宽度要匹配常用的DIN导轨安装卡槽尺寸，腔体的壁厚要满足绝缘耐压要求，通常在低压380V以下的使用场景里，绝缘壳体的壁厚不小于1.2mm就能满足常规的电气间隙要求，导电部分的铜件截面积要根据额定载流量来核算，比如10A额定电流的端子，铜件的有效导电截面积不小于1.5平方毫米，避免长期满负荷运行时出现过热。多联拼接的结构设计上，端子两侧做了对应的卡扣凸台和凹槽，不需要额外的固定件就能把多个单元拼接成任意位数的端子排，拼接后整体的平面度要控制在0.2mm以内，保证安装到导轨上时不会出现个别单元翘起、固定不稳的情况。进线孔的倒角设计很容易被忽略，建模时要在孔的入口处做0.5mm的45度倒角，一方面是穿线时能引导导线顺利插入，不会被孔口的飞边刮伤导线的绝缘层，另一方面也能避免塑料壳体在注塑成型时孔口出现缺料、毛边的缺陷。尾部的六角腔体尺寸要和配套的锁紧压块做间隙配合，间隙控制在0.1mm到0.15mm之间，间隙太大的话拧紧螺钉时压块会出现偏斜，压不紧导线，间隙太小则压块在腔体内活动卡涩，装配的时候效率太低。

　　实际使用中，这类端子通常安装在电源变压器的输出侧、控制柜的进线端，用来把变压器输出的多路低压线路分接到各个负载端，相比直接把导线拧在变压器的接线柱上，用端子排中转之后，每一路的接线都清晰独立，后期如果某个负载需要检修，只需要断开对应端子上的导线，不需要动变压器侧的主接线，能减少主接线松动导致的接触不良问题。建模过程中还要考虑安装时的固定结构，端子排底部的导轨卡槽要适配标准的35mmDIN导轨，卡槽的卡扣要做一定的弹性变形量，保证用一字螺丝刀就能撬动卡扣把端子从导轨上拆下来，不需要完全拆松导轨就能增减端子的位数。

　　另外，端子的顶部螺钉孔要做沉台设计，让拧紧后的螺钉头部不高出端子的上表面，避免相邻端子接线时螺钉之间的电气间隙不够，也能防止积灰落在螺钉上导致的绝缘下降。不同回路的端子之间的隔层高度要高出接线孔的上沿至少2mm，这样即使导线的绝缘层剥得太长，露出的铜芯也不会碰到相邻回路的导体，从结构上规避短路风险。在做装配验证的时候，要模拟导线插入后的状态，当导线完全插到底时，导线的端部要刚好碰到腔体的末端，不会出现导线插不到位、压块压在绝缘层上的情况，同时压块下压到最低位置时，要能完全覆盖导线的截面积，不会出现压偏、压不住的问题。这类端子的外形没有多余的装饰结构，所有的造型都是为了满足绝缘、导电、安装、操作的功能需求，每一处的尺寸公差都要结合实际的注塑工艺、装配工艺来设定，比如塑料壳体的脱模斜度通常取1度到1.5度，既方便脱模，也不会影响装配后的配合精度。
