卡装式5.5规格直流电源连接插座结构

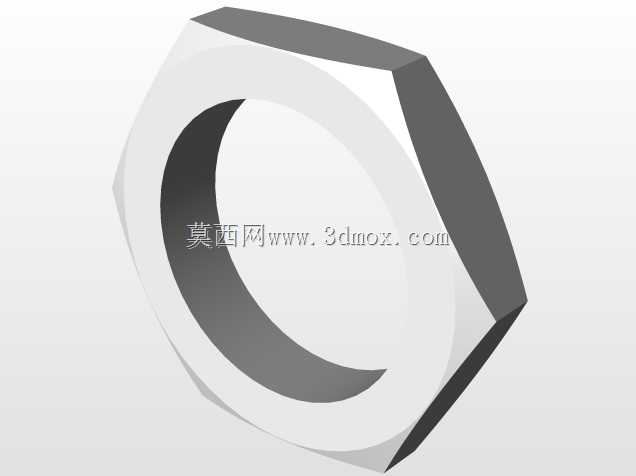

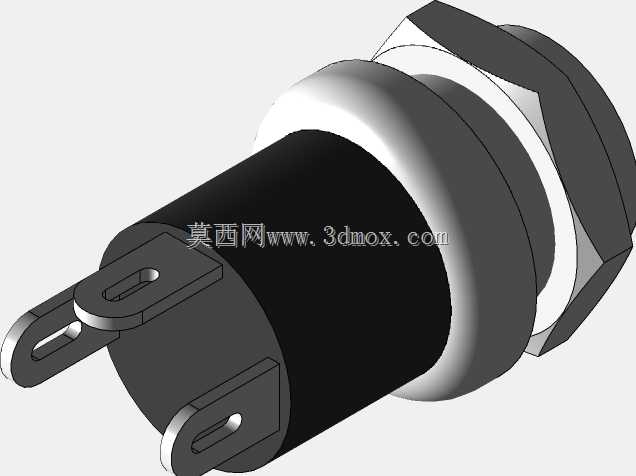

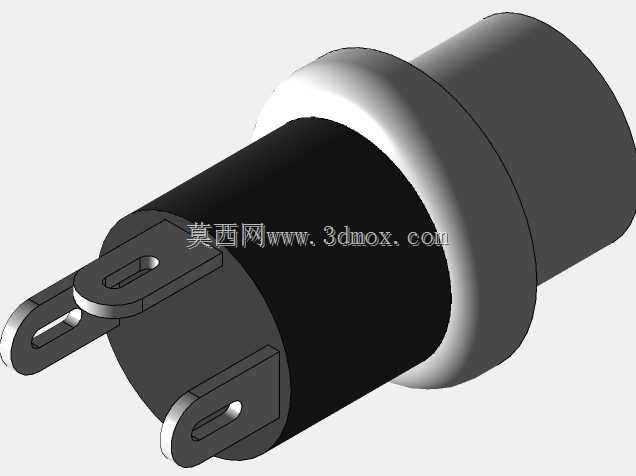

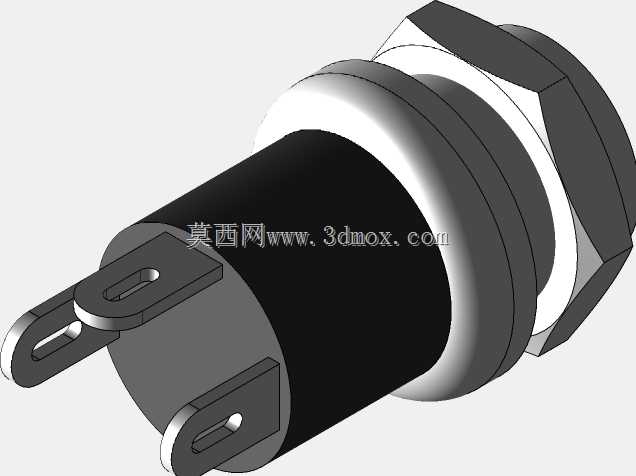

这类5.5规格直流电源插座，是低压直流供电场景里应用极广的接插部件，常见于小型消费电子、工业测控模块、便携检测设备、桌面小型机电装置的机身供电输入位置，承担外接直流电源与设备内部电路的导通连接作用，日常接触的路由器、小型工控板、外置驱动模块、手持检测仪器的供电输入位，大多采用同规格的连接结构。从结构设计来看，这款插座采用卡装式固定方案，主体为圆柱阶梯结构，中部带限位凸缘，安装时可直接卡入设备面板预先开好的对应尺寸圆孔，凸缘贴合面板外侧实现轴向定位，不需要额外加装固定法兰或者锁附螺丝，装配效率比螺纹锁附式的同规格插座高很多，适合批量生产的整机装配场景。引脚部分采用两个平行的片状插脚，插脚预留了标准焊片开孔，既可以直接插入PCB板对应焊孔完成波峰焊接，也可以通过接线端子压接导线后实现飞线连接，适配不同的设备内部布线方案，插脚的排布间距做了防呆设计，不会出现正负极接反的装配失误。设计过程中需要重点管控几个核心尺寸边界：插合端的内孔直径严格匹配5.5mm标准直流插头，接触弹片的弹性形变区间预留足够余量，保证插头插入后接触电阻稳定，不会出现通电时接触不良打火的问题；中部卡装结构的外径与安装孔的公差配合控制在过渡配合区间，既不会因为间隙过大出现插座松旷，也不会因为过盈量太大导致装配时面板开裂；插脚的伸出长度需要兼顾PCB焊接和导线焊接两种场景，长度过短会导致焊接操作空间不足，过长则会在设备内部占用多余的布线空间，甚至和周边元器件发生干涉。实际选型应用时，需要注意这款插座的额定载流参数匹配供电回路的最大电流，引脚焊接处需要做应力释放处理，避免设备受外力拉扯电源线时，焊点直接受力脱落；插座尾部的绝缘壳体需要和设备内部的带电部件保持足够的电气间隙，满足低压设备的安规要求。这类卡装式插座相比线接式的直流接头，集成度更高，在设备外壳上的固定更可靠，不会因为多次插拔出现插座移位的问题，日常维护时如果出现接触弹片疲劳失效，只需要从面板内侧顶出旧插座更换新件即可，维修操作十分便捷。建模过程中对插合部位的接触弹片做了等比例还原，能直观看到内部接触结构的形变空间，卡装凸缘的倒角、插脚的弯折角度都按照实际量产零件的工艺要求做了细节处理，可直接用于整机装配的干涉检查、面板开孔尺寸校核，也能作为接插件选型时的结构参考。
