平行平面作业实验型平面机械手结构

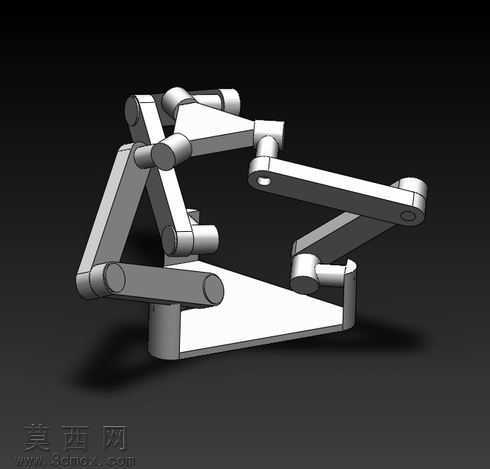

本作品为实验用途的平面机械手三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸规范，对每一处连杆、铰接转轴、基座结构都进行了1:1的尺寸还原，确保各运动部件之间不存在干涉问题。渲染阶段采用哑光金属材质模拟机械手的金属加工质感，基座部分赋予磨砂金属材质区分于运动连杆，铰接转轴处添加轻微的金属高光效果，还原真实机械构件的表面质感，背景采用深灰色渐变底色突出机械手的结构轮廓，通过三点布光方案打亮结构的铰接缝隙与连杆轮廓，让整体结构层次清晰可辨。结构设计上，该机械手为多连杆串联式平面运动机构，所有运动副均为转动铰接副，整体运动被约束在平行平面范围内，可实现平面内的多自由度位姿调整，基座采用三角形稳定支撑结构，保证机构运动过程中的整体稳定性，多组连杆通过铰接轴串联，可通过驱动不同铰接点的转动角度，实现末端执行器的平面轨迹运动，当前模型末端暂未装配执行端构件，预留了标准安装接口可适配不同功能的末端执行器。设计思路围绕平面运动机构的运动学验证需求展开，重点还原连杆机构的运动传递逻辑，每一处铰接位置都预留了合理的装配间隙，既保证机构运动的灵活性，也符合实际机械加工的装配公差要求，连杆的截面尺寸经过刚度校核，可保证运动过程中不会出现明显的结构形变，整体结构简洁明了，可直接用于平面连杆机构的运动学仿真、教学演示以及原理验证场景，建模过程中对所有零件进行了分层管理，可直接导出工程图用于后续的加工试制，也可导入运动仿真软件添加驱动参数，验证不同驱动方案下的末端运动轨迹与工作范围。
