台式机机箱用轴流散热风扇结构设计

在消费电子散热领域，轴流风扇是台式计算机、工控机柜、服务器机架等设备风冷系统的核心执行部件，本次呈现的方形轴流风扇结构，是桌面级PC机箱散热的主流规格选型方案。从实际应用场景来看，这类风扇主要承担机箱内部风道构建的作用，通过定向气流输送，将CPU、显卡、主板供电模块等发热元件产生的积热快速排出箱体，同时将外部低温空气导入机箱内部，形成稳定的冷热空气循环，避免电子元器件因长期工作在高温阈值下出现性能降频、寿命折损甚至硬件烧毁的问题。

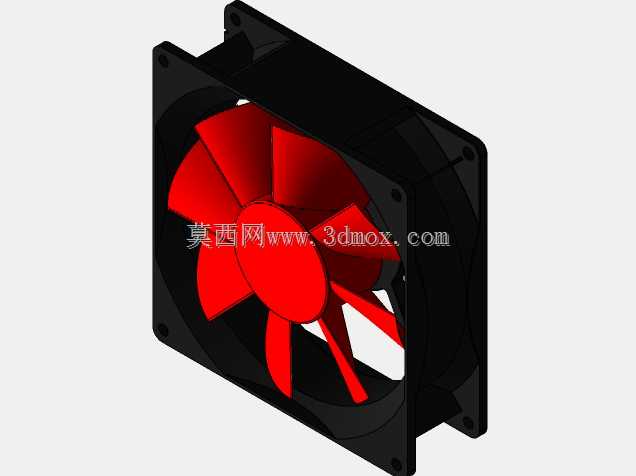

从功能特性上看，该款风扇采用七片后掠式红色扇叶设计，扇叶曲面经过气动角度优化，能够在相同转速下获得更高的风压与风量表现，同时有效降低扇叶切割空气产生的紊流噪音，适配日常办公、家用娱乐等对噪音控制有一定要求的使用场景。外框采用标准方形注塑结构，四个边角预留沉头安装孔位，匹配行业通用的安装孔距规范，能够直接适配绝大多数ATX、MATX、ITX规格机箱的风扇位，也可兼容部分风冷散热器、硬盘散热架的改装安装需求，安装边界完全符合桌面级PC散热配件的通用尺寸标准，无需额外定制转接支架即可完成装配。

设计思路上，该结构优先兼顾了装配兼容性与气动效率，外框的加强筋结构在扇叶外围形成规整的导流围边，避免扇叶边缘气流逸散损失风压，同时外框边角的圆角过渡处理能够减少安装时的磕碰划伤风险，扇叶中心的轮毂结构预留了电机安装位，可适配常规直流无刷电机的装配尺寸，扇叶与外框内壁的间隙控制在合理范围内，既避免运转过程中出现扇叶蹭框的故障，也不会因间隙过大导致气流回流损失。在实际选型过程中，结构工程师可直接基于该模型调整扇叶角度、外框厚度、安装孔位尺寸，快速衍生出适配不同机箱风道需求、不同风压风量参数的同系列散热风扇结构，大幅缩短同类产品的开发建模周期，也可用于电子设备热仿真分析中的风道模拟环节，为整机散热方案的验证提供精准的结构参考。
