电脑CPU轴流冷却散热风扇结构设计

日常做PC硬件散热结构选型时，这类标准方形轴流冷却风扇是接触最多的部件，它的核心应用场景覆盖台式机CPU风冷散热器配套、机箱通风风道搭建、小型工控机机柜散热、甚至部分桌面级3D打印机喷头散热位的改装替换，核心用途是通过定向气流带走发热元件表面堆积的热量，避免芯片、功率器件因结温过高触发降频或硬件损坏。

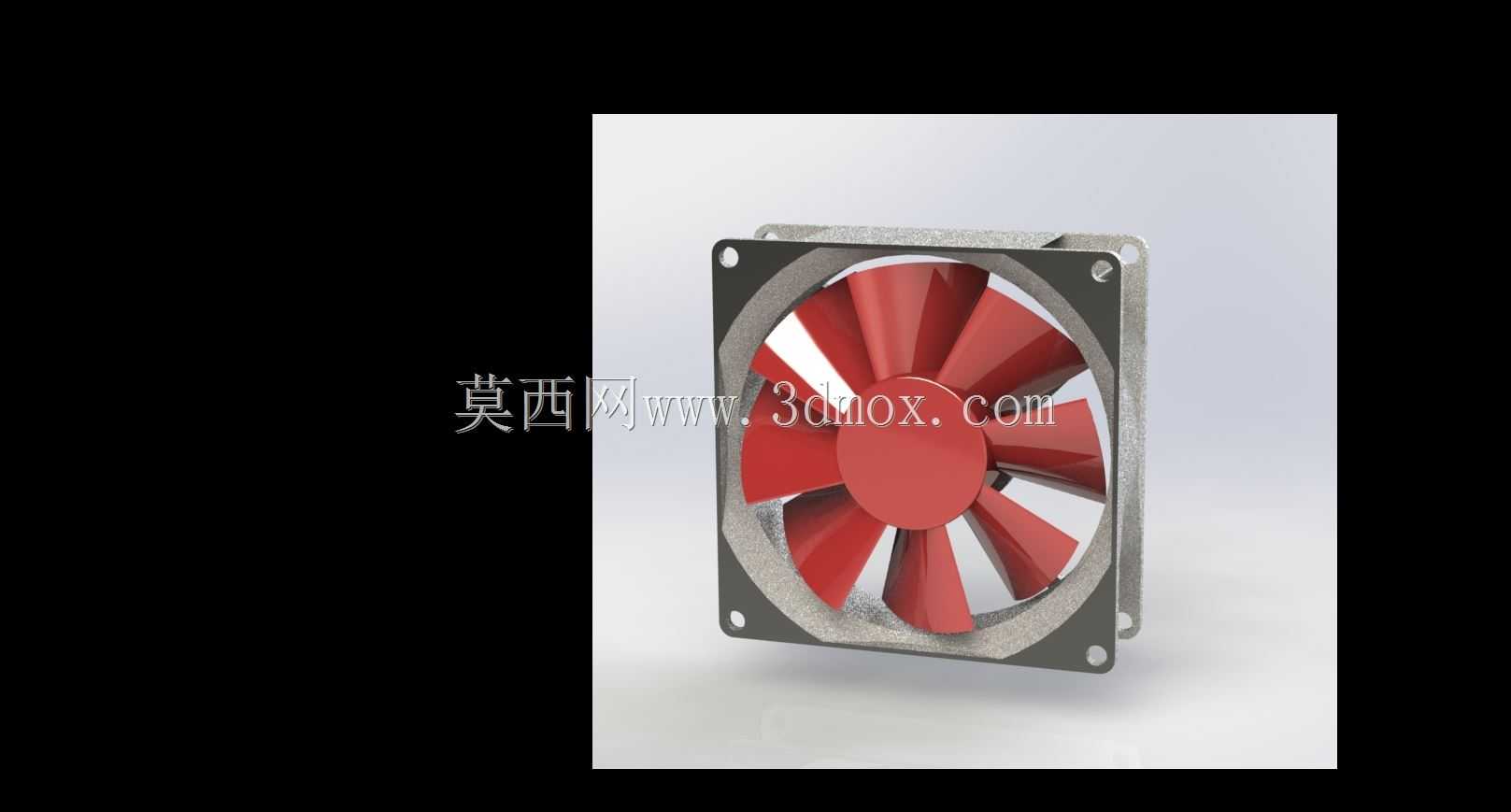

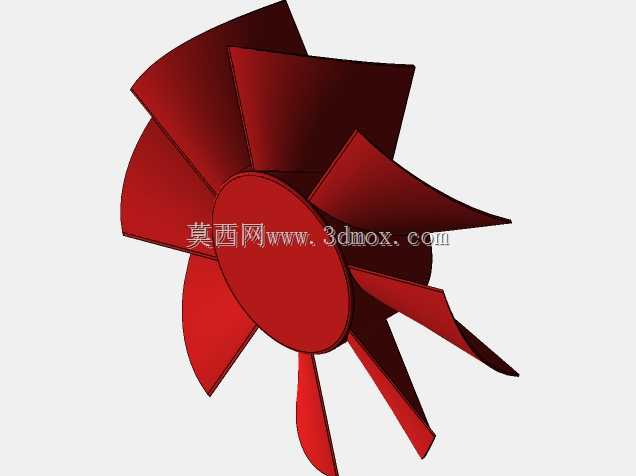

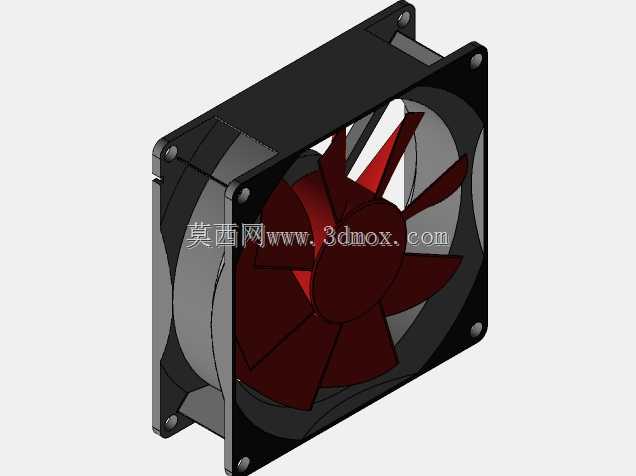

从功能特性来看，这款风扇采用外框包裹七叶后倾式风轮的结构，风轮叶片做了不等距排布设计，能在相同转速下降低叶片切割气流产生的阶次噪音，相比等距叶片的常规方案，人耳感知的风噪更柔和，不会出现尖锐的高频啸叫。外框四个角预留了标准安装孔位，孔位做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出外框平面影响安装贴合度，外框侧边的出线槽做了圆角过渡，避免装配时拉扯线材刮破绝缘层。

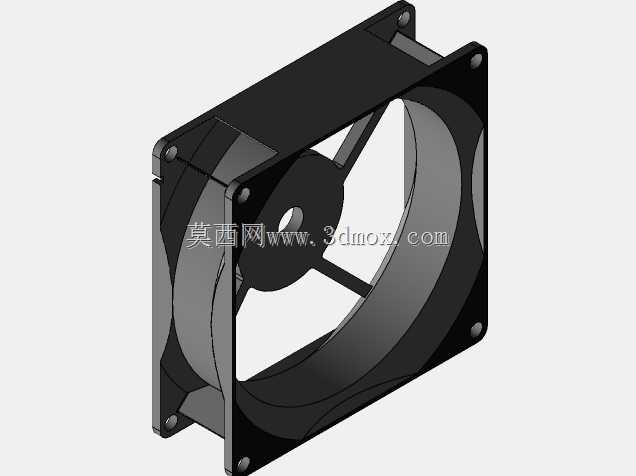

做这款模型的结构设计时，首先要卡准行业通用的安装边界尺寸，120mm规格的方形外框边长公差控制在±0.2mm以内，安装孔中心距保持105mm的通用标准，厚度方向预留25mm的安装空间，这个尺寸是目前PC散热领域兼容性最高的规格，能适配绝大多数市售CPU风冷塔、机箱风扇位、水冷排的安装需求。风轮和外框内壁的径向间隙控制在1.5mm，间隙过大会产生气流回流降低送风效率，间隙过小则容易因为注塑件的形位公差导致风轮转动时擦碰外框，引发运转异响甚至卡滞。中心轮毂位置预留了标准直流电机的安装位，轮毂直径设计为40mm，刚好适配常用的2410、2415规格直流无刷电机，电机固定位做了十字筋结构，既可以保证电机安装的同轴度，又能减少筋位对进风侧气流的阻挡。

实际选型应用时，还要注意这款风扇的出风方向是顺着风轮叶片的倾斜方向，安装时要保证气流流向对准发热元件的散热鳍片，避免装反导致气流反向无法带走热量。外框的四个边角做了C2倒角，既可以避免安装时锐边划伤操作人员，也能在批量运输时减少边角磕碰导致的塑料件开裂。风轮的叶片根部做了加厚过渡处理，长期高转速运转时不会因为离心力导致叶片根部出现应力断裂，提升部件的长期运行可靠性。
