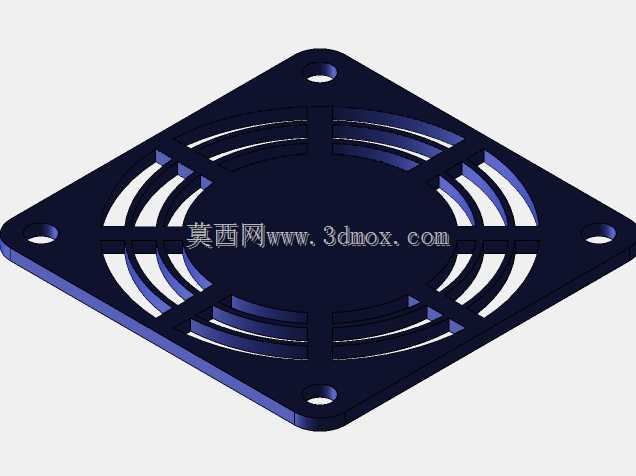

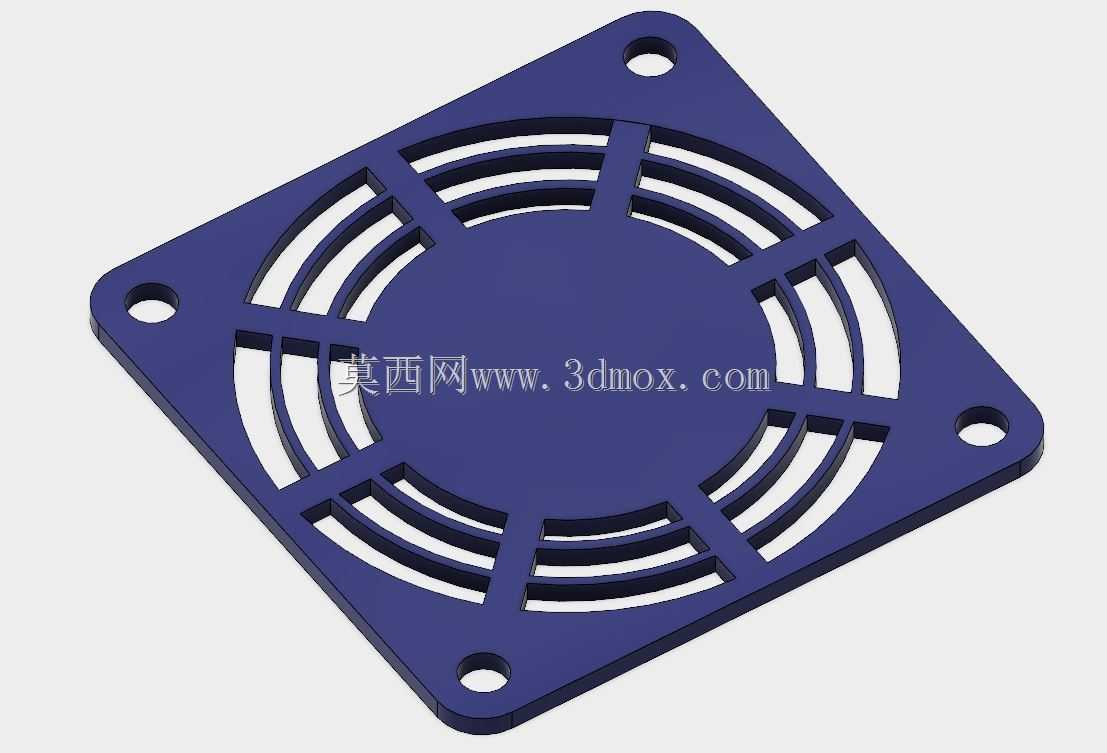

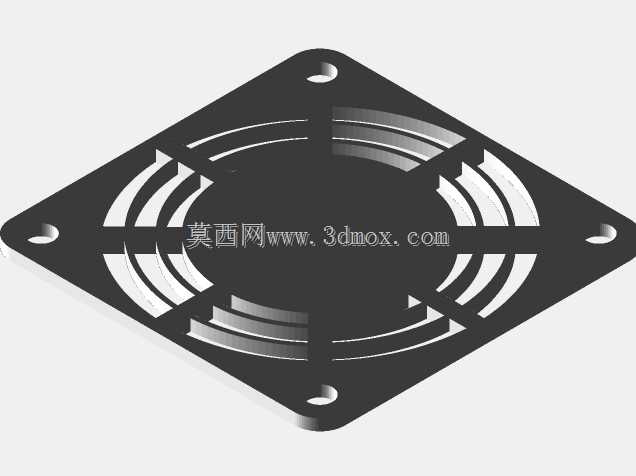

60mm规格方形轴流风机塑料防护网罩

在工业电控柜、小型工控设备、桌面级电子装置、紧凑型电源模块的散热系统设计中，轴流风机的进出风侧防护是结构设计环节容易被忽略但直接影响使用安全的细节。常规金属丝网防护网易出现网丝脱焊、边缘毛刺划手、长期使用锈蚀掉屑的问题，对于安装空间紧凑、对非金属防护有需求的场景，一体式塑料成型的风机防护罩适配性更强。这款方形风机防护罩的外形安装尺寸严格匹配60mm×60mm规格的标准轴流风机，整体厚度控制在25mm以内，四个角预留的安装孔位完全对齐标准风机的固定孔距，不需要额外调整安装支架尺寸，可直接通过自攻螺丝或者配套的减震胶钉完成与风机、设备面板的固定，安装边界不会超出风机本身的外轮廓，不会额外占用设备内部的布线或者元件排布空间。从结构设计逻辑来看，这款防护罩采用中心实心圆盘加放射状辐条搭配同心圆弧格栅的结构，中心实心区域刚好覆盖风机轮毂的投影范围，避免异物直接触碰高速旋转的风机轮毂中心部位，放射状辐条将整个防护面分割为多段弧形通风区域，格栅的缝隙宽度控制在安全范围内，既可以阻挡直径较大的异物、线缆端头、操作时误触的手指进入风机扇叶运转区域，又不会过度遮挡通风路径，尽可能降低风阻，保证风机的散热通风效率不会因为加装防护装置出现明显衰减。不同于拼接式的防护结构，这款防护罩采用一体式成型结构，没有额外的拼接缝隙，整体结构强度均匀，四个角的安装孔位做了局部加厚处理，拧紧固定螺丝时不会出现孔位开裂的问题，日常设备维护拆装时也不容易出现结构破损。实际应用中，这类非金属防护罩不会像金属护网那样在长期震动环境下出现金属疲劳断裂的问题，也不会因为凝露、潮湿环境出现锈蚀污染设备内部的情况，对于有绝缘防护需求的电子设备散热场景，塑料材质的护罩还能起到额外的绝缘隔离作用，避免金属护网意外接触带电元件引发的短路风险。在做设备结构排布时，这款护罩的厚度尺寸刚好适配常规25mm厚度的60mm轴流风机，不管是安装在风机的进风侧还是出风侧，都不会和扇叶发生运动干涉，护罩内表面和扇叶端面预留了足够的安全间隙，不需要额外调整风机的安装沉台深度，对于需要快速完成散热结构选型的设计人员来说，这类标准化尺寸的护罩可以直接套用在对应规格的风机配套设计中，减少重复建模的工作量，也能避免自行设计防护结构时出现的孔位不对齐、间隙预留不足、风阻过大等常见问题。
