模具分模取销错漏修正及浇口流道结构设计

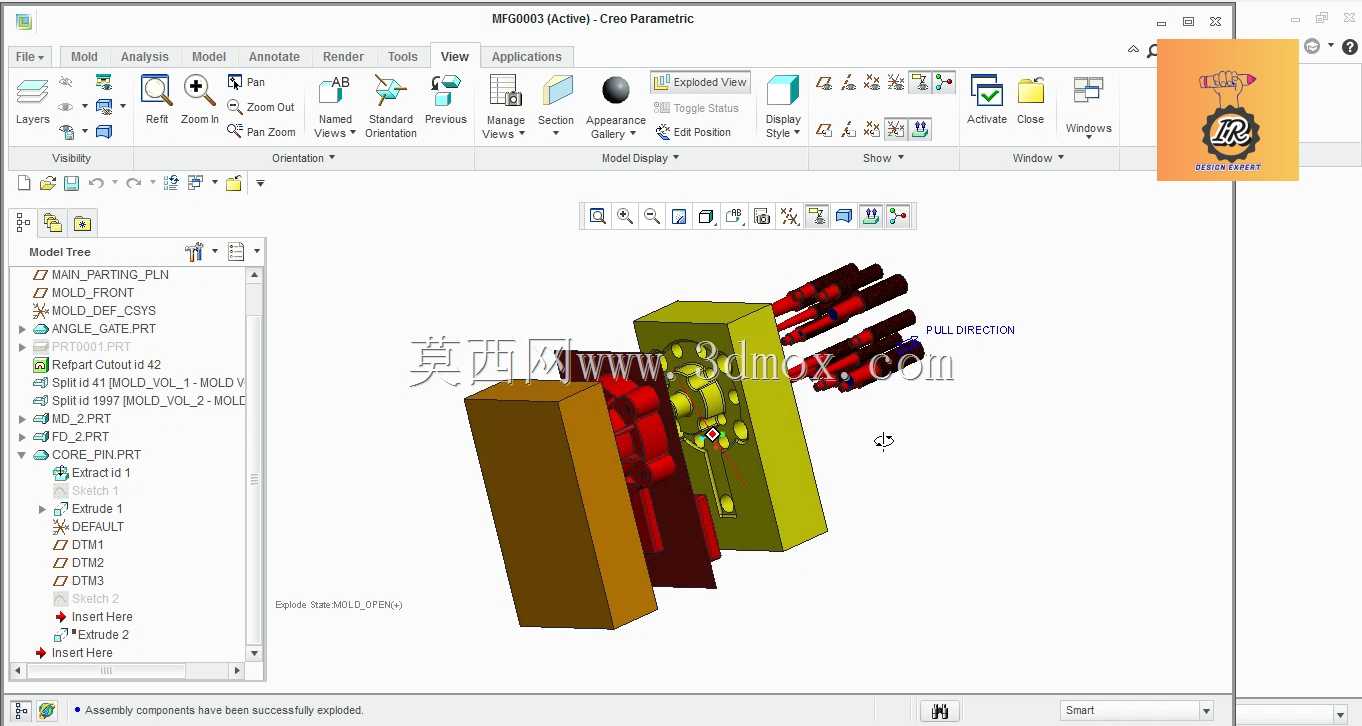

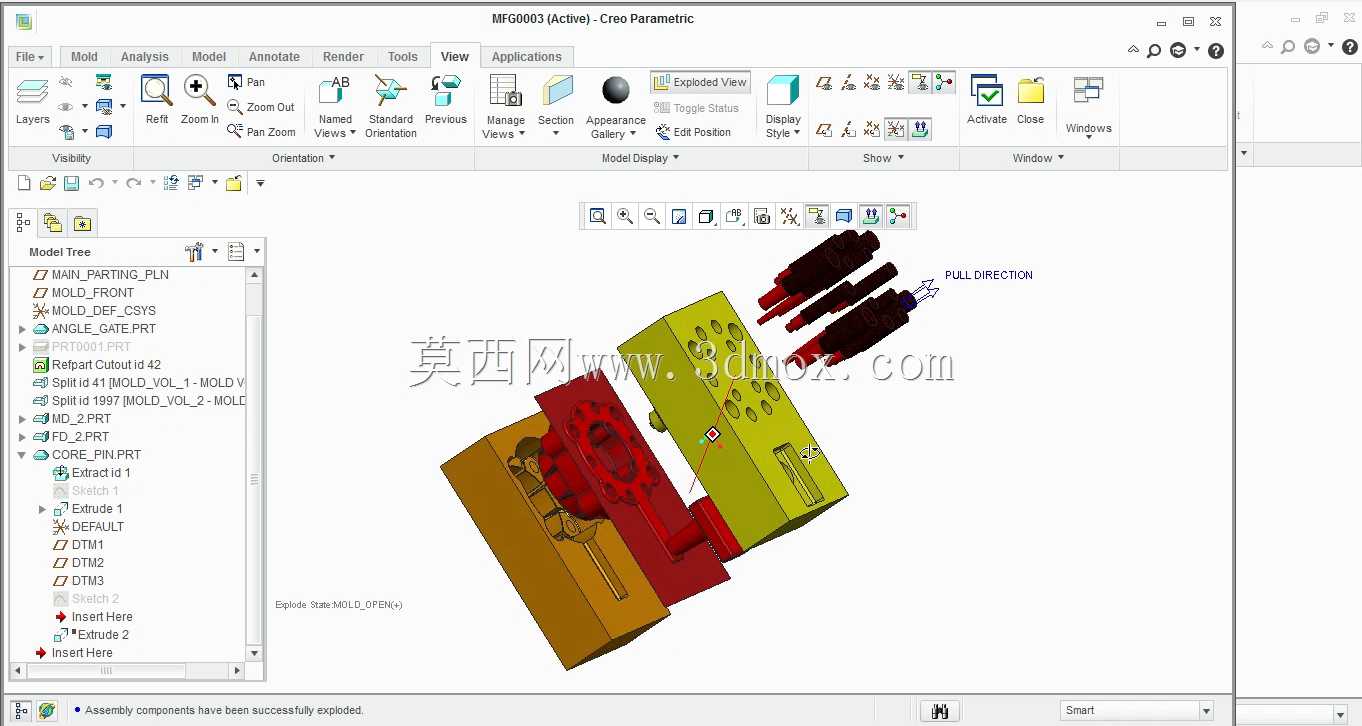

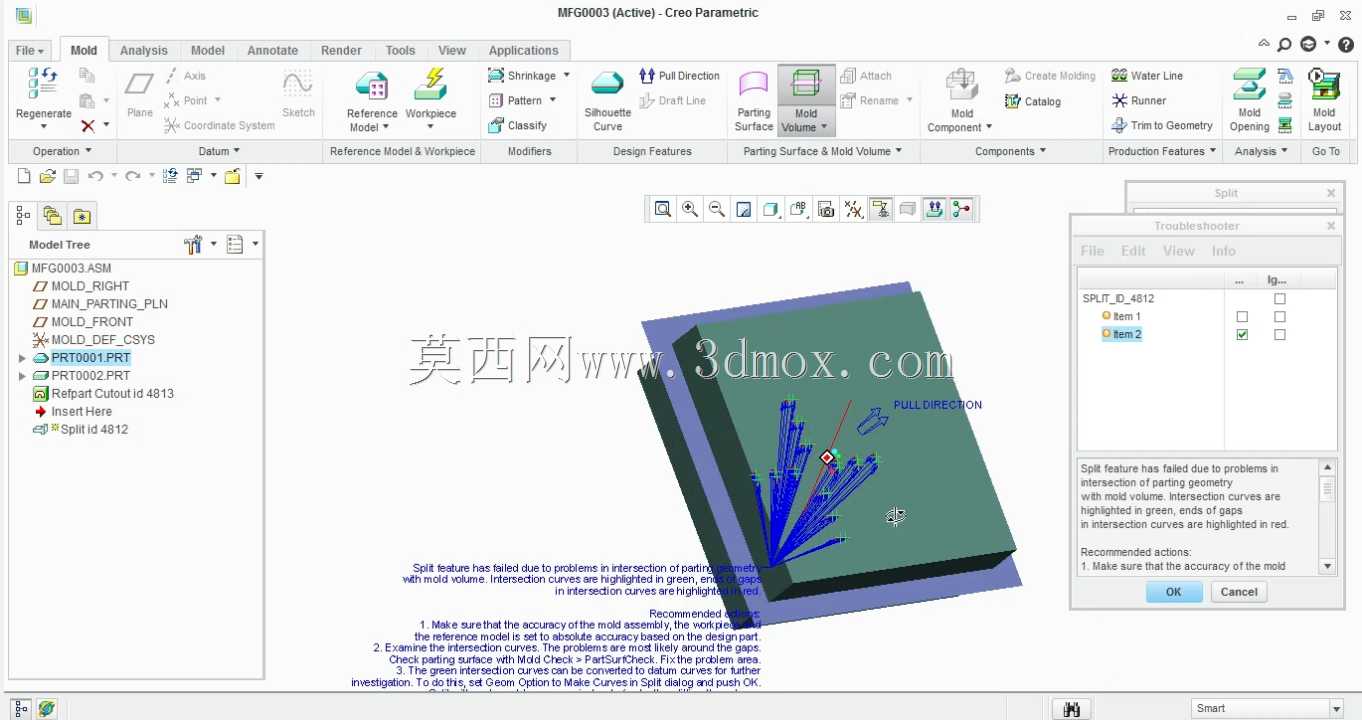

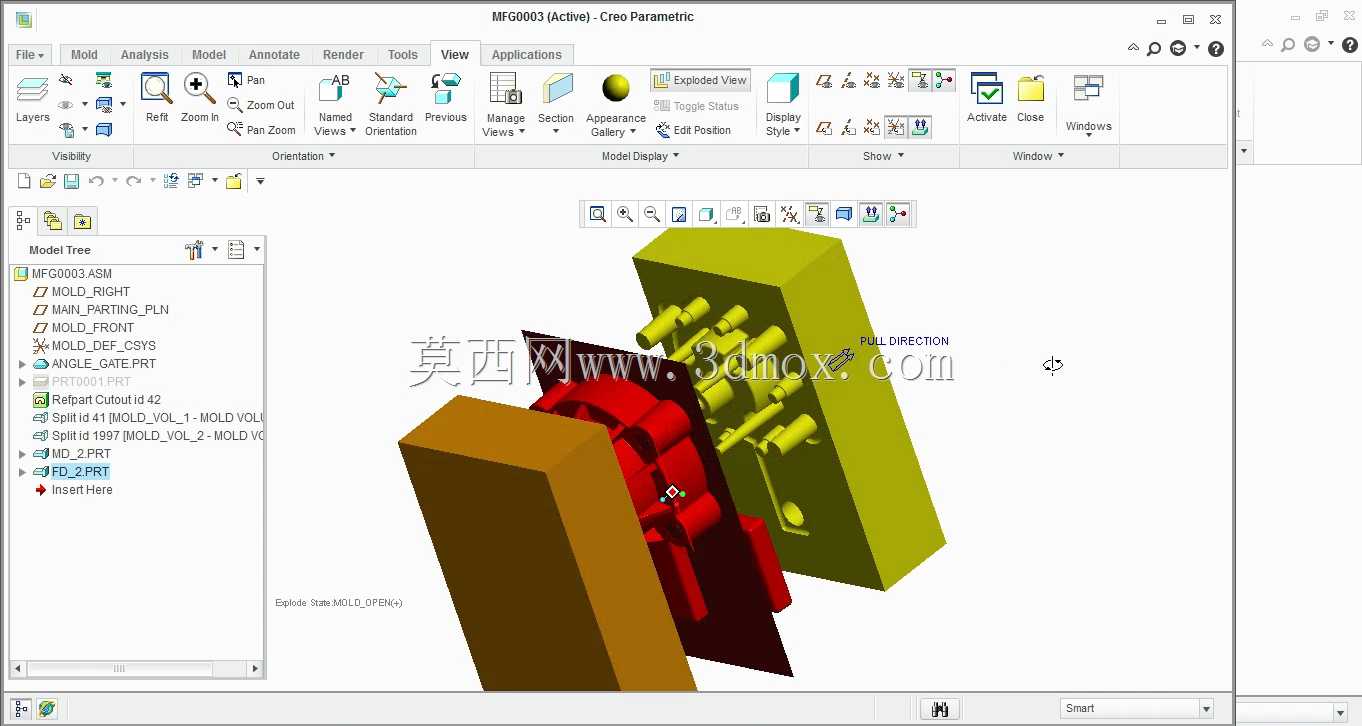

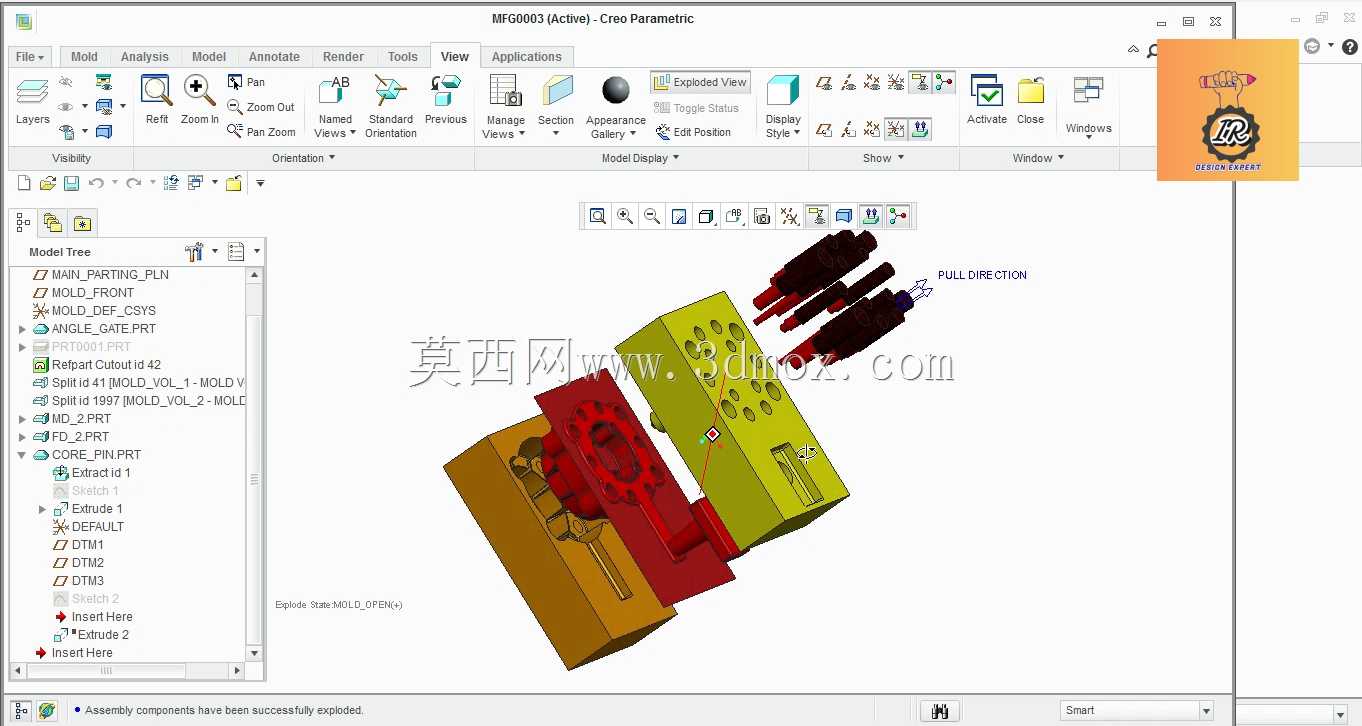

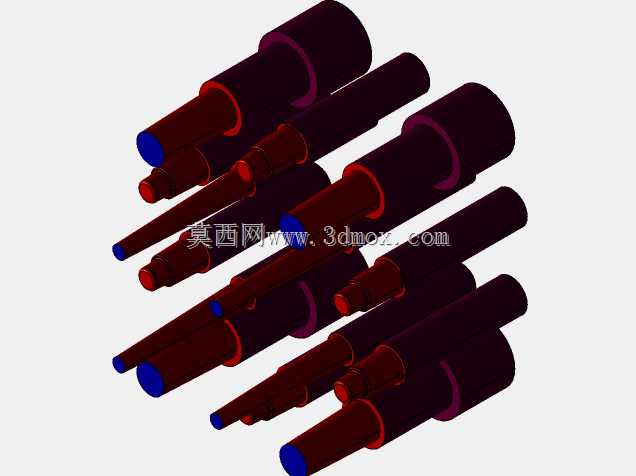

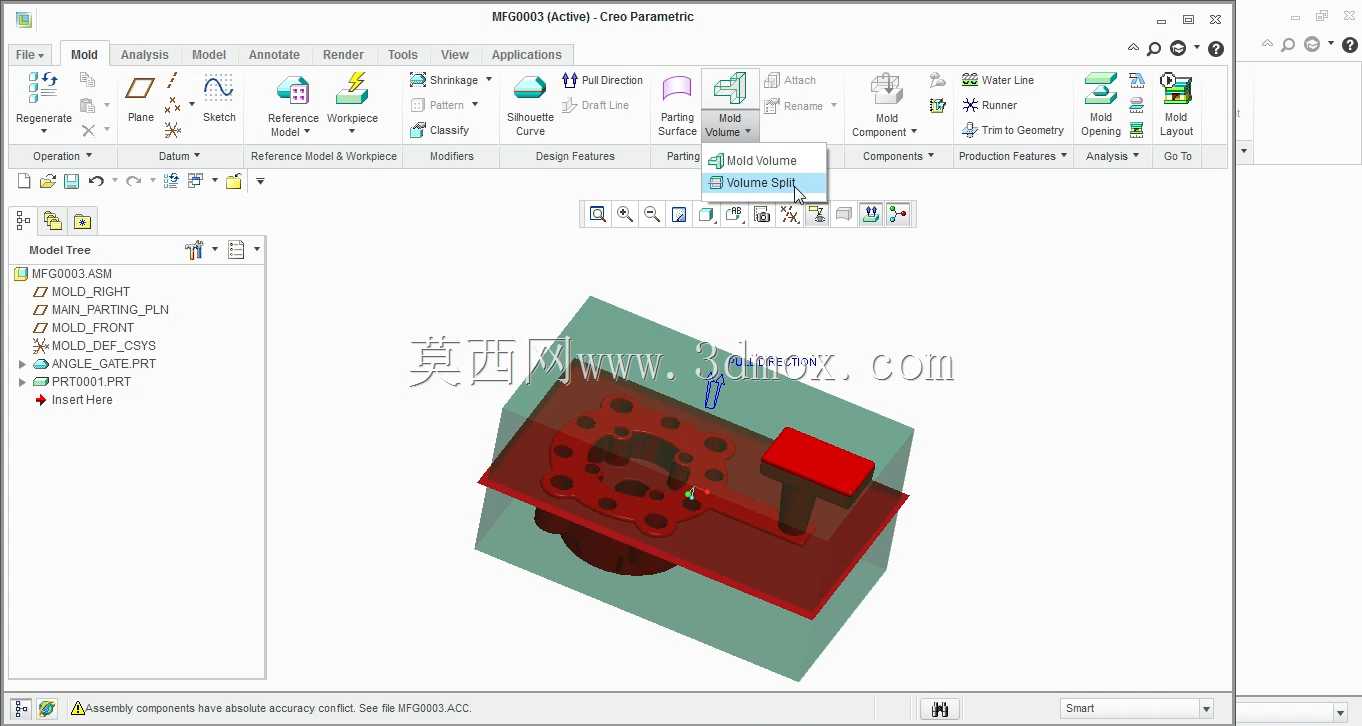

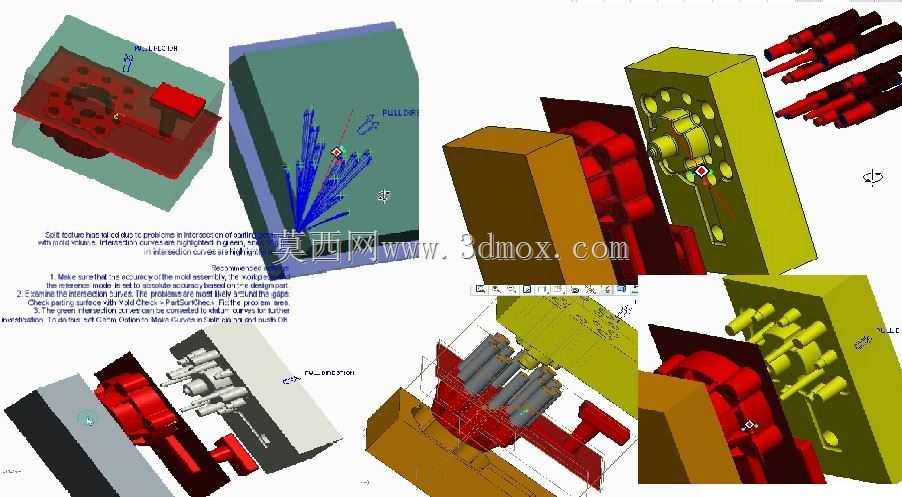

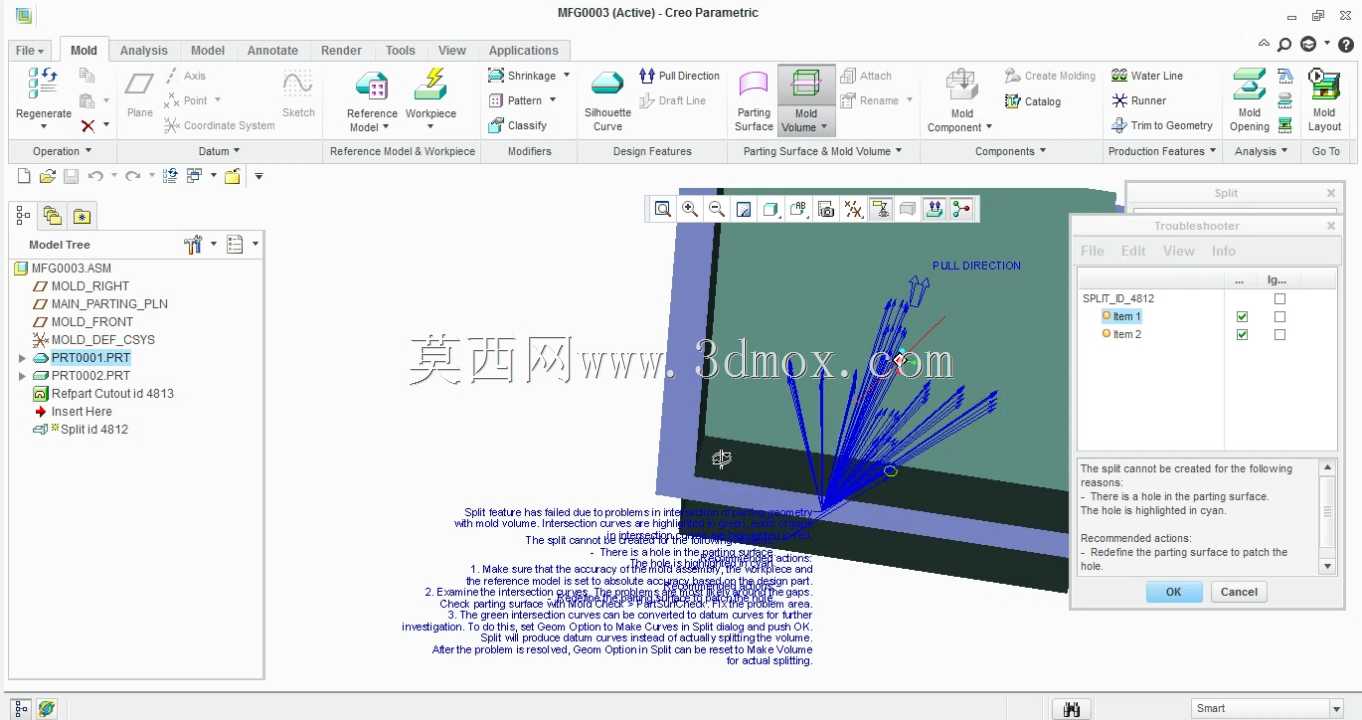

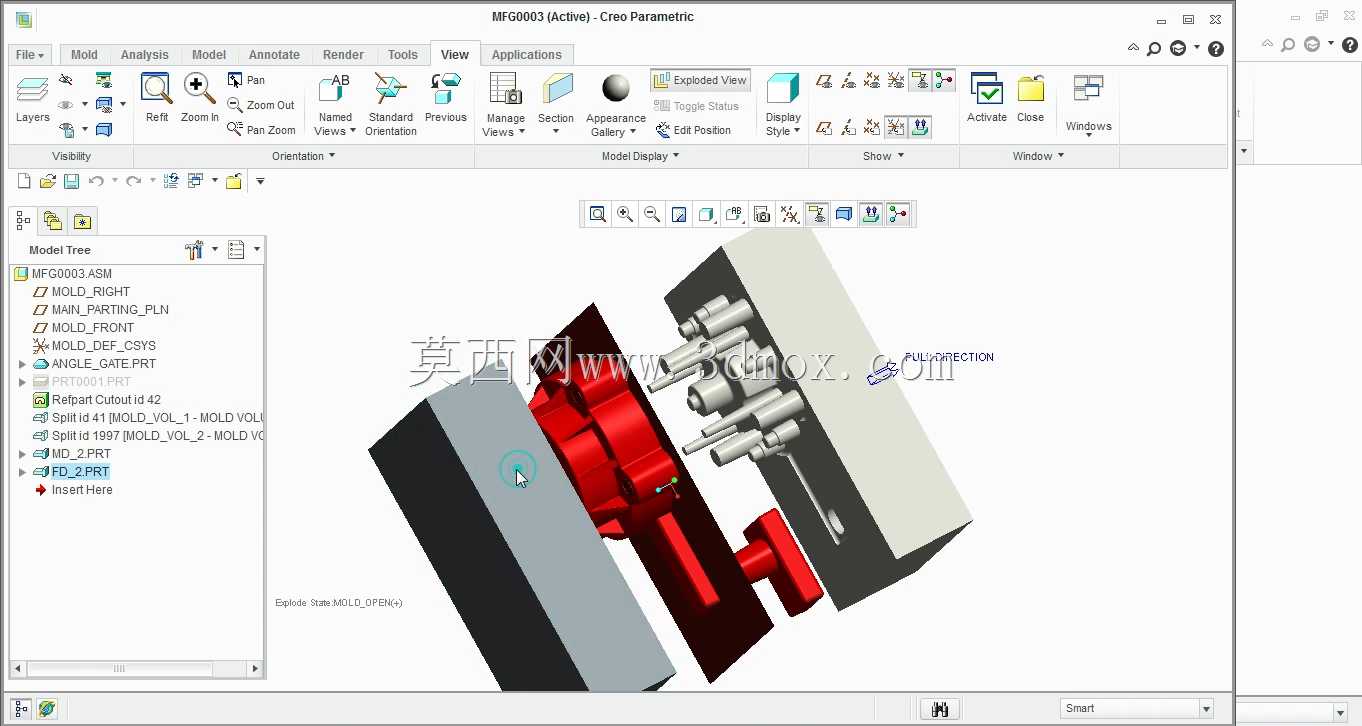

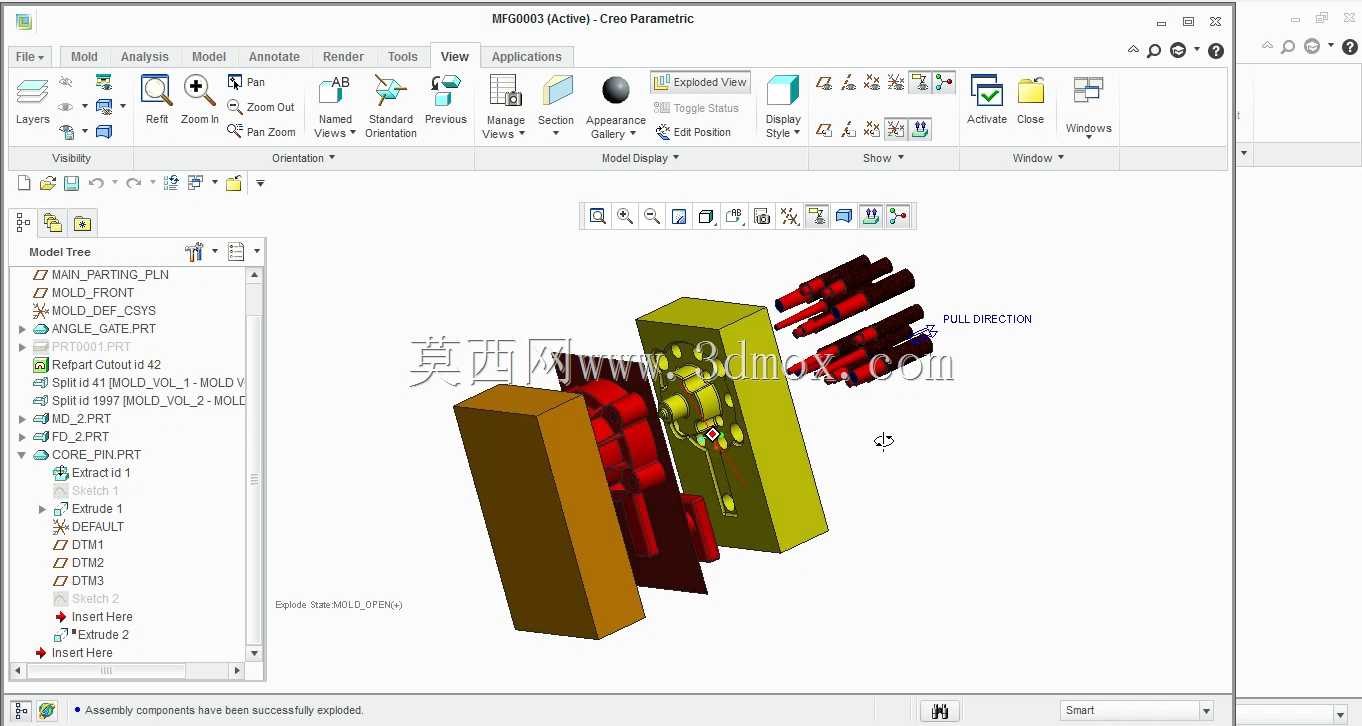

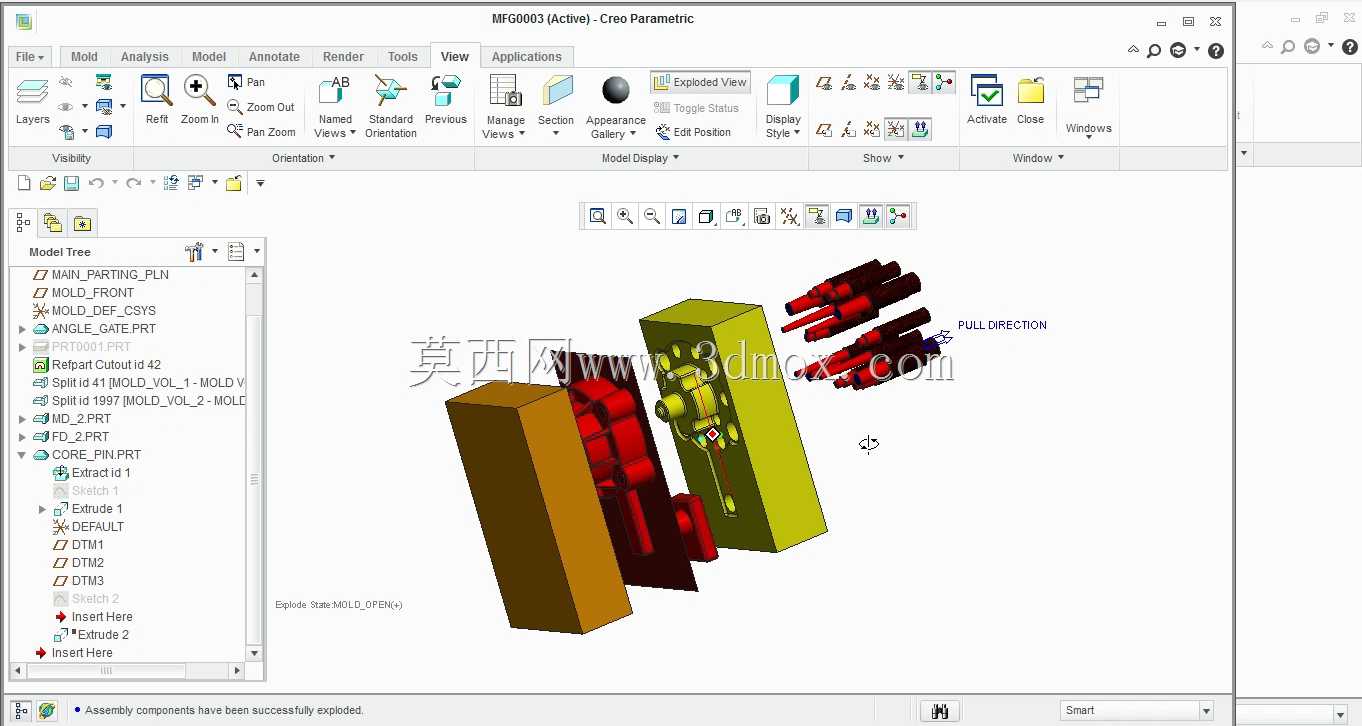

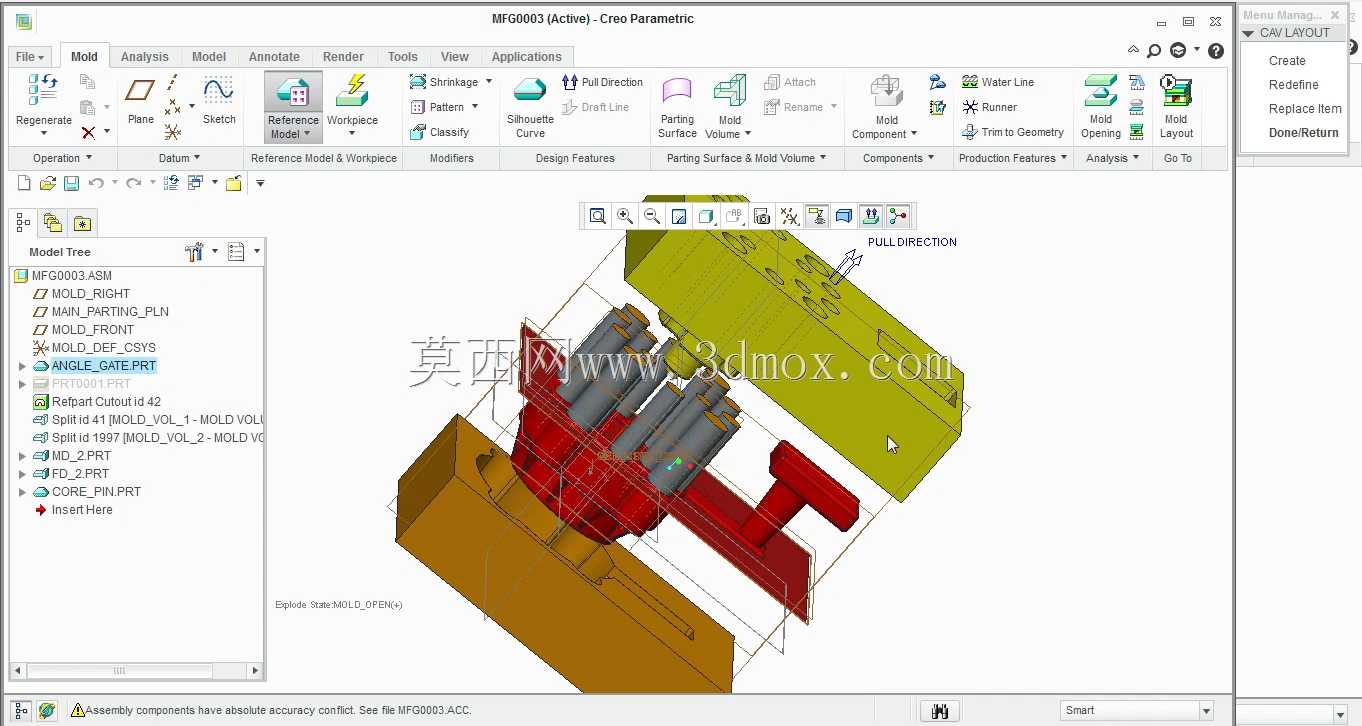

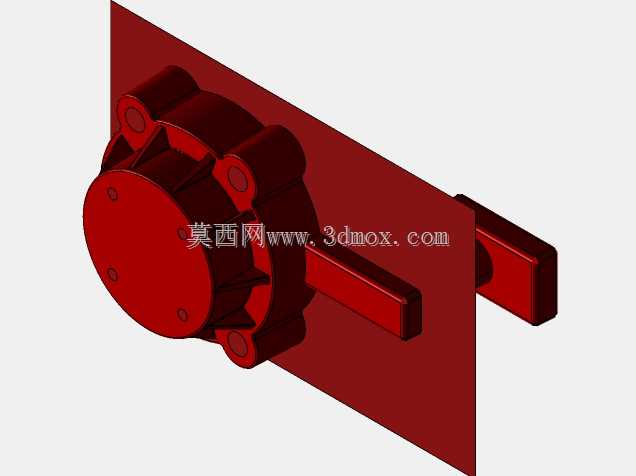

在汽车零部件量产环节，铸造与注塑模具的结构合理性直接决定了成型件的良率与生产节拍，不少量产项目在试模阶段会遇到分模错位、取销卡滞、流道凝料残留、浇口缩痕明显等问题，这类问题往往不是单一结构尺寸偏差导致，而是型腔拆分逻辑、抽芯机构行程、熔体填充路径三者匹配度不足的综合体现。这套结构设计方案针对汽车受力部件的成型需求，从型腔拆分阶段就规避了常规分模容易出现的型面错位问题，没有采用简单的平直分型面，而是顺着零件的斜向型面走势设计阶梯分型，同时在分型面边缘预留了0.02mm的挤压封胶边，避免合模时出现飞边溢出的情况。取销结构的设计上，没有采用常规的直身顶销，而是针对零件上的深腔倒扣结构，设计了斜向联动的取销机构，抽芯行程刚好覆盖倒扣的脱模距离，同时在销子的滑动配合面设计了储油槽，减少长期往复运动的磨损量，避免生产过程中出现销子拉伤、卡滞导致的零件变形问题。流道与浇口的设计完全匹配零件的壁厚分布，主浇道采用锥形收敛结构，分流道顺着零件的料流填充方向做圆弧过渡，没有直角转折，减少熔体流动时的压力损失，浇口位置选在零件壁厚最大的装配凸台位置，既避免了浇口痕迹留在外观面，也能保证熔体填充时最后冷却的位置在浇口处，减少零件内部的缩孔缺陷。从安装边界来看，整套模具结构的外形尺寸适配常规300吨级压铸机的安装模板，锁模孔、顶棍孔的位置完全符合设备的通用安装标准，不需要额外做转接板就能直接上机试模，抽芯机构的驱动油缸安装位预留了足够的操作空间，日常维护时不需要拆卸整套模具就能完成销子、浇口套的更换。针对试模中常见的型面误差问题，这套设计在型腔的加工基准上做了统一，所有成型面的加工基准都和模具的锁模基准重合，减少了多次装夹带来的形位公差累积，分模时的插穿面设计了1度的斜度，避免长期合模磨损导致的插穿面飞边。对于汽车零部件这类对尺寸稳定性要求高的产品，流道的冷料穴设计也做了优化，在每个分流道的末端都预留了足够长度的冷料穴，能储存熔体前端的冷料，避免冷料进入型腔导致零件表面出现冷隔、缺料的问题。整套结构的设计逻辑完全围绕量产稳定性展开，没有追求过于复杂的花哨结构，所有的机构运动都做了干涉检查，开合模过程中各部件的运动间隙都预留了安全值，即使在设备参数小幅波动的情况下，也能稳定完成成型动作，减少生产过程中的异常停机时间。
